Detalhes do produto:
Condições de Pagamento e Envio:
|
palavras-chaves: | Transceptor bidirecional de SFP | Taxa de dados: | 50Gbps |
---|---|---|---|
Tensão de fonte: | 3.3V | Tipo da fibra: | Único modo LC |
Comprimento de onda: | 1271nm 1331nm | Distância de transmissão: | 10km |
Realçar: | transceptor de 50G LR QSFP28,Transceptor de BIDI QSFP28,Único módulo da fibra ótica do LC |

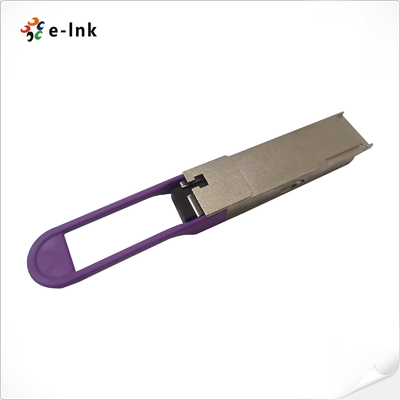

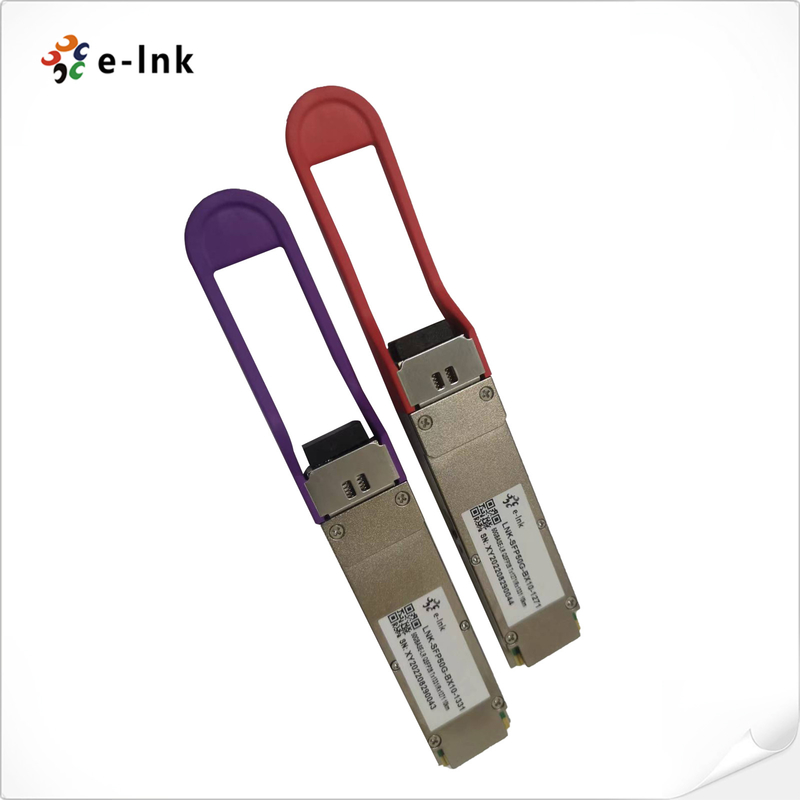

Transceptor 10KM único LC 1271nm 1331nm do módulo 50G LR BIDI QSFP28 da fibra ótica
vantagens do transceptor de 50G QSFP+
►Complacente com padrão QSFP28
►Aplicação bidirecional
►Consumo de potência máximo 4.5W
►Laser de EML e PIN Receiver
►Relação de série de dois fios com monitoração diagnóstica de Digitas
Condições operacionais recomendadas
Parâmetro |
Símbolo |
Mínimo. |
Típico |
Máximo. |
Unidade |
Notas |
Temperatura de caso de funcionamento |
TOPR |
0 |
- |
70 |
ºC |
|
Tensão de fonte de alimentação |
VCC |
3,135 |
3,3 |
3,465 |
V |
|
Corrente de pico instantânea na tomada quente |
ICC_IP |
- |
- |
1800 |
miliampère |
|
Corrente de pico sustentada na tomada quente |
ICC_SP |
- |
- |
1485 |
miliampère |
|
Dissipação de poder máxima |
Paládio |
- |
- |
4,5 |
W |
|
Dissipação de poder máxima, |
PDLP |
- |
- |
1,5 |
W |
|
Taxa de dados |
DRL |
- |
26,5625 |
- |
GBaud/s |
|
- |
26.5625x2 |
- |
GBit/s |
|
||
Taxa de pulso de disparo da relação de série de dois fios |
- |
- |
- |
400 |
quilohertz |
|
Tolerância do ruído da fonte de alimentação |
- |
- |
- |
66 |
mVpp |
|
Carga diferencial da saída de dados de Rx |
- |
- |
100 |
- |
ohms |
|
Distância de funcionamento |
- |
2 |
- |
10000 |
m |
Especificações óticas do transmissor
Parâmetro |
Símbolo |
Mínimo. |
Típico |
Máximo. |
Unidade |
Notas |
Comprimento de onda |
λc |
1264,5 |
1271 |
1277,5 |
nanômetro |
1 |
λD |
1324,5 |
1331 |
1337,5 |
nanômetro |
2 |
|
relação da supressão do Lado-modo |
SMSR |
30 |
|
|
DB |
|
Poder médio do lançamento |
LOTA |
-4,5 |
- |
4,2 |
dBm |
|
Poder médio do lançamento FORA do transmissor |
POUT_OFF |
- |
- |
-30 |
dBm |
|
Amplitude ótica exterior da modulação (OMAouter) |
POUTL |
-1,5 |
- |
4 |
dBm |
|
Relação da extinção |
ER |
3,5 |
- |
- |
DB |
|
Poder do lançamento em OMAouter menos TDECQ |
OMA-TDECQ |
-2,9 |
- |
- |
dBm |
|
Fechamento do olho do transmissor e da dispersão para PAM4 (TDECQ) |
TDECQ |
- |
- |
3,2 |
DB |
3 |
TDECQ – 10log10 (Ceq) |
Ceq |
- |
- |
3,2 |
DB |
|
Tolerância ótica da perda do retorno |
ORLT |
- |
- |
15,6 |
DB |
|
RIN15,6OMA |
RIN |
- |
- |
-132 |
dB/Hz |
|
Reflectância do transmissor |
|
- |
- |
-26 |
DB |
Especificações óticas do receptor
Parâmetro |
Símbolo |
Mínimo. |
Típico |
Máximo. |
Unidade |
Notas |
Comprimento de onda |
λC |
1324,5 |
1331 |
1337,5 |
nanômetro |
1 |
λD |
1264,5 |
1271 |
1277,5 |
nanômetro |
2 |
|
Sensibilidade do receptor (OMAouter) |
|
|
|
máximo (– 8,4; SECQ – 9,8) |
dBm |
3,4 |
Sensibilidade forçada do receptor (OMAouter) |
- |
- |
- |
-6,6 |
dBm |
|
Condições do teste de sensibilidade forçado do receptor: |
|
|||||
Fechamento forçado do olho para PAM4 (SECQ) |
- |
- |
3,2 |
- |
DB |
|
SECQ – 10log10 (Ceq) |
- |
- |
- |
3,2 |
DB |
|
Ponto inicial de dano |
P_damage |
5,2 |
- |
- |
dBm |
|
A média recebe o poder |
- |
-10,8 |
- |
4,2 |
dBm |
|
Receba o poder (OMAouter) |
OMA |
- |
- |
4 |
dBm |
|
Reflectância do receptor |
RXR |
- |
- |
-26 |
DB |
|
O LOS afirma |
LOSA |
-30 |
|
|
dBm |
|
O LOS de-afirma |
LOSD |
|
|
-11 |
dBm |
|
Histerese do LOS |
LOSH |
0,5 |
|
|
DB |
Informação pedindo
Número da peça |
Aplicação |
Taxa de dados |
Fonte de laser |
Tipo da fibra |
LNK-SFP50G-BX10-1271 |
Bi-sentido 50GBASE-LR |
53,125 Gb/s |
Laser de EML |
SMF |
