12G-SDI para conversor de fibra com Gigabit Ethernet e 2Ch para trás RS485
SDI sobre extensor de fibra óptica
A série LNK-12GSDI-1V2R1GE é umaTransmissor óptico 12G-SDI.
Apoiaum canal de vídeo 12G-SDI (com áudio incorporado),um canal de Gigabit Ethernet,
edois canais de dados RS485 invertidosde potência não superior a 50 W,
O sistema de transmissão de dados é um sistema de transmissão de dados que permite a transmissão de dados a longa distância e forneceMonitorização do loopback local 12G-SDI.
Este produto inclui:um transmissor e um receptor, com suporte a vários formatos de vídeo,
incluindoHDTV 4K×2K (3840×2160@60Hz), 1080P, 1080i e 720P, garantindo ultra-alta definição
É ideal para transmissões, estúdios, eventos desportivos, imagens médicas,
Videoconferência e sistemas de vigilância de ponta.
Características do extensor de fibra óptica SDI
Cada canal SDI inclui um áudio de 8 canais incorporado
- Equalização automática dos cabos para garantir a integridade do sinal
Suporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD)
¢ Bloqueadores Reclocker Integrados para SMPTE Taxas de 11,88Gbps, 5,94Gbps, 2,97Gbps, 1,485Gbps
ou Divide por 1,001 Subratos e 270 Mbps
¢ Directamente compatível com sistemas de câmaras 12G/6G/3G-SDI
Capacidade de transmissão de longa distância até 80 km
Suporte 2Ch para trás RS485
Suporta 1Ch 10/100/1000M Ethernet
¢ Transmissão de nível de transmissão digital sem compressão;
- Super óptica gama dinâmica e livre de ajuste;
¢ Técnica WDM/CWDM/DWDM de fibra óptica;
Suporta 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.

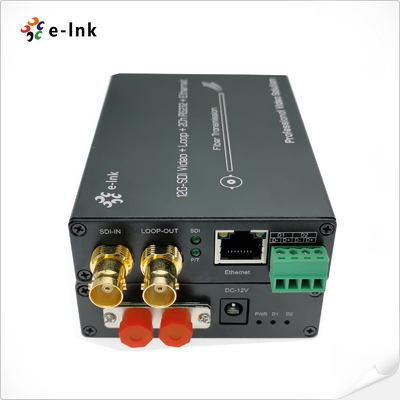

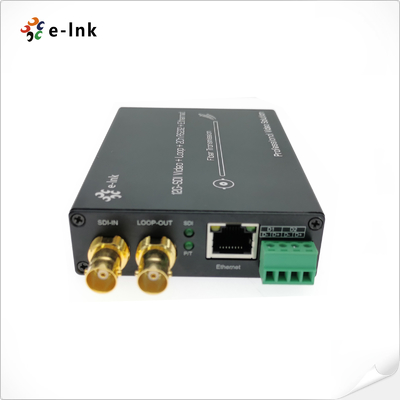

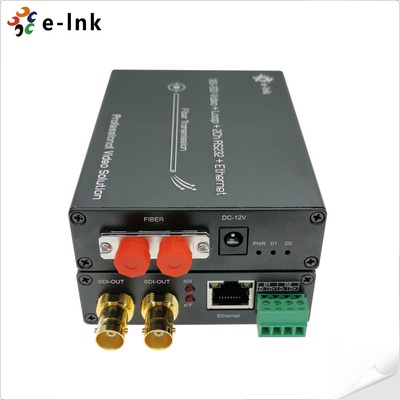

SDI através do painel de extensão de fibra óptica e interface
Índices técnicos de extensores de fibra óptica SDI
| Formatação |
Suporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD) |
| Compatível |
Compatível com DVB-ASI e AES10 (MADI) |
| Input |
1 x 12G-SDI em BNC |
| Produção |
2 x fibra óptica FC |
| 1 x 12G-SDI loop-out no BNC |
| Resolução apoiada |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Intervalo de resolução |
3840*2160@60Hz |
| Especificação do cabo de entrada |
≤ 70m@12G SDI Belden 1694A |
| Especificação do cabo de saída |
≤ 60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Tipo de dados |
2Ch para trás RS485 |
| Largura de banda de transmissão óptica |
270MHz12GHz |
| Potência |
12 VDC |
| Consumo de energia |
6 W (máximo) |
| Dimensões (LxWxH) |
117 x 80 x 24 (mm) |
| Temperatura de funcionamento |
-10°C ∼70°C |
| Temperatura de armazenamento |
-40°C ∼85°C |
Aplicação de extensores de fibra óptica SDI
