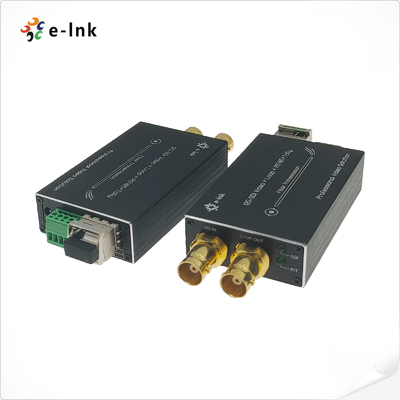

Mini 12G-SDI para conversor de fibra com Tally e RS485
Mini 12G-SDI para conversor de fibra
Este conversor de fibra óptica mini 12G-SDI suporta transmissão simultânea de um canal de vídeo 12G
(com áudio incorporado), um canal de sinal de contagem e um canal de sinal de controle RS485 reverso sobre
Uma única fibra óptica, e também uma porta de saída 12G para monitoramento local.
O conversor de vídeo de fibra óptica E-link 12G consiste num transmissor e num receptor, suportando resoluções de vídeo HD
tais como4K × 2K(3840×2160@60Hz), 1080P, 1080I e 720P.R transmissão,Estúdio,transmissão ao vivo,
ePós-produção HD.
Mini 12G-SDI para as características do conversor de fibra
-
Suporte de áudio incorporado:
Cada canal SDI contém 8 canais de áudio incorporado para transmissão audiovisual sincronizada.
-
Equalização automática do cabo:
Assegura a integridade óptima do sinal em comprimentos e condições de cabo variáveis.
-
Apoio abrangente ao padrão SDI:
Totalmente compatível com ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) e ST-259 (SD).
-
Reclocker integrado:
Bloques para taxas SMPTE, incluindo 11,88Gbps, 5,94Gbps, 2,97Gbps, 1,485Gbps, subrates (dividido por 1,001) e 270 Mbps.
-
Transmissão de longa distância:
Suporta distâncias de 10 km (6,2 milhas) até 80 km, dependendo da configuração.
-
Suporte Tally & RS485:
Fornece suporte ao sinal de contagem e comunicação RS485 para trás para controle e monitoramento.
-
Operação de troca a quente:
Suporta troca a quente e enchufe a quente para fácil manutenção e operação ininterrupta.
-
Qualidade de transmissão:
Fornece transmissão de sinal digital não comprimida e completa para aplicações profissionais de radiodifusão.
-
Suporte para resolução ampla:
Compatível com formatos 4K × 2K (3840 × 2160 @ 60Hz), 1080P, 1080I e 720P.
-
Tecnologia óptica avançada:
Utiliza técnicas de fibra óptica WDM/CWDM/DWDM com gama dinâmica superior e não requer ajuste.

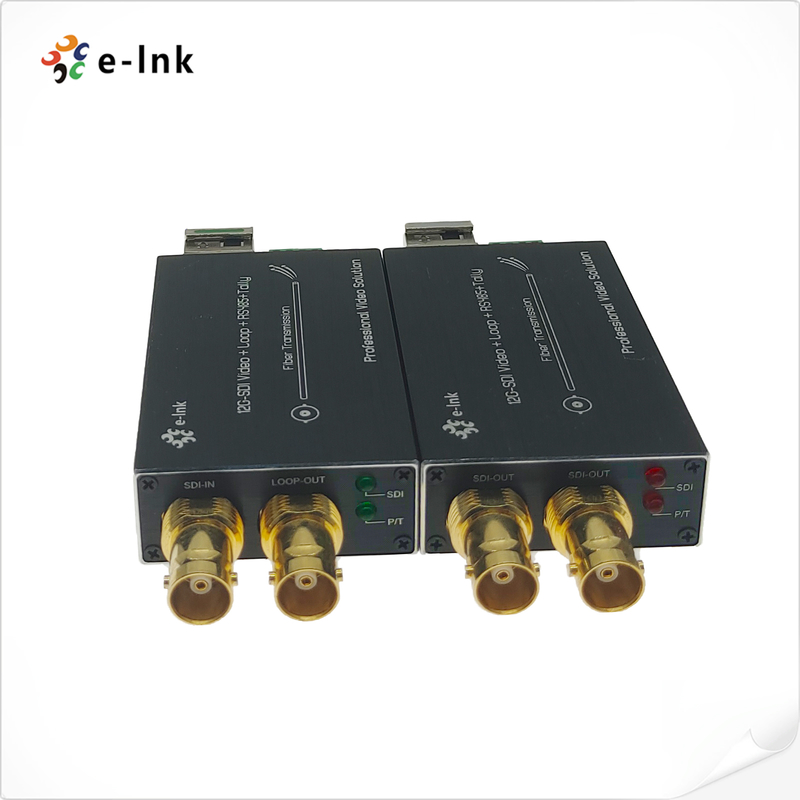

Mini 12G-SDI para Fibra Converter Panel & Interface
Mini 12G-SDI para conversor de fibra Características Índices técnicos
| Formatação |
Suporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD) |
| Compatível |
Compatível com DVB-ASI e AES10 (MADI) |
| Input |
1 x 12G-SDI em BNC |
| Produção |
1 x fibra óptica LC |
| 1 x 12G-SDI loop-out no BNC |
| Resolução apoiada |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Intervalo de resolução |
3840*2160@60Hz |
| Especificação do cabo de entrada |
≤ 70m@12G SDI Belden 1694A |
| Especificação do cabo de saída |
≤ 70m@12G SDI Belden 1694A |
| Tipo de dados |
Contagem retrospectiva |
| Tipo de dados |
RS485 para trás |
| Largura de banda de transmissão óptica |
270MHz12GHz |
| Potência |
5-15 VDC |
| Consumo de energia |
2 W (máximo) |
| Dimensões (LxWxH) |
80 x 40 x 20 (mm) |
| Temperatura de armazenamento |
-40°C ∼80°C |
| Temperatura de funcionamento |
-40°C ∼85°C |
Mini 12G-SDI para conversor de fibra Dimensão e tamanho
Informações de encomenda do Mini 12G-SDI para conversor de fibra
| Modelo |
Descrição |
| LNK-M12G-1V1T1D-20 |
Mini-tipo12G-SDIpara Fiber Convertercom Tally, Reverse RS485 e loop out, SMF, LC Fiber Connector 20KM, incluindo Transmissor e Receptor, utilizados em pares |
Aplicação Mini 12G-SDI para conversor de fibra
Políticas pós-venda e de garantia
É composto por:serviço ao cliente onlineeserviço telefónico ao cliente, que prevê
Consultoria de produtos,Suporte técnico remoto,Serviços de manutenção e aceitação.
Política de serviços: Troca de três meses e garantia de três anos.
Substituição: No prazo de três meses a contar da aquisição de uma série de produtos, após teste da falha do produto
Os danos causados pelos técnicos e pelos danos causados pelo homem causados por desastres não naturais, o comprador pode
Ir ao ponto de compra para substituir o mesmo tipo de produtos.Ou um produto de desempenho comparável.
Se não houver problemas no ensaio do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem causados por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e da manutenção gratuita]
1- Danos causados pela utilização e manutenção não conformes com as instruções do manual do produto.
2- Danos causados por factores humanos, tais como entrada de tensão inadequada, entrada de água e quebra.
3- Danos a produtos causados por catástrofes naturais, tais como relâmpagos, terramotos, incêndios, etc.
3Alteração não autorizada das configurações inerentes ou reparação sem permissão da empresa.
4- Produtos para além do âmbito da manutenção gratuita.
5- Danos causados pelo transporte, carregamento e descarregamento durante as reparações enviadas pelos clientes.
6O código de barras ou modelo do produto no cartão de garantia do produto não é conforme com o produto em si.
7- Falhas ou danos causados por outros problemas não relacionados com o produto, tais como a concepção, a tecnologia, a fabricação e a qualidade.
