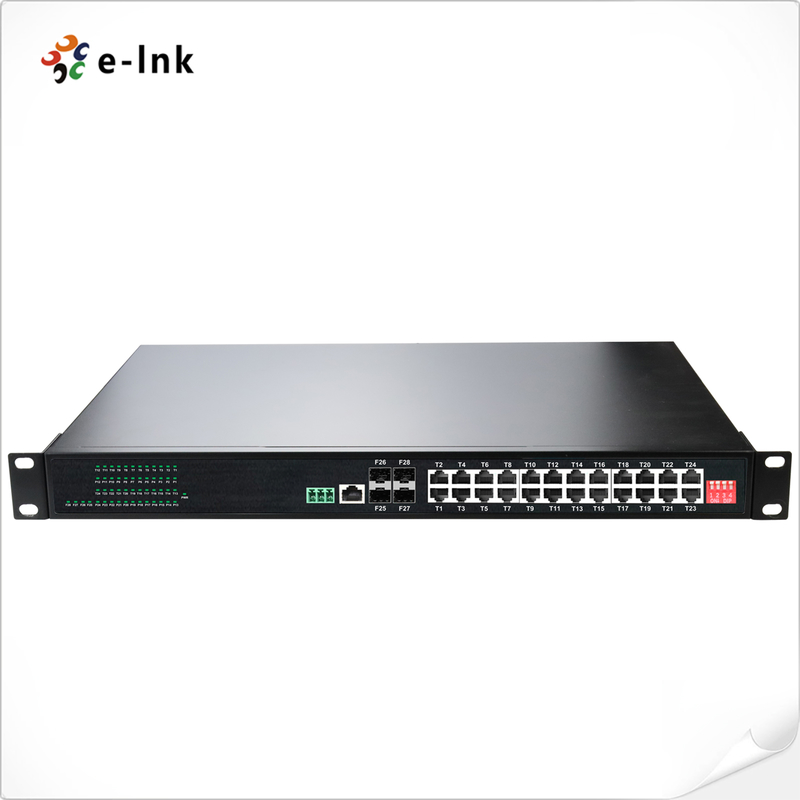

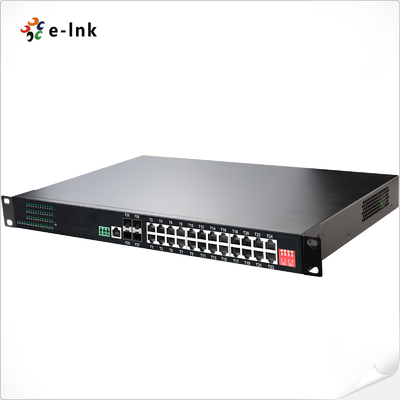

Industrial L2+ Rackmount 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
Visão Geral do Switch Ethernet Gerenciado Industrial
O ETH-IMC2424MP Series é um switch robusto, L2+ gerenciado, montável em rack com
24 portas RJ45 10/100/1000Base-T com suporte 802.3at PoE+ e 4 slots de fibra SFP 1000Base-X.
Projetado para ambientes agressivos, o switch fornece PoE de alta potência para vários dispositivos,
como câmeras IP e pontos de acesso sem fio. Ele fornece conectividade de uplink de fibra flexível
(single-mode e multi-mode) e oferece recursos avançados de gerenciamento para uma rede confiável
integração em aplicações industriais e remotas.
Recursos do Switch Ethernet Gerenciado Industrial
para implantação flexívelFornece 24×portas RJ45 10/100/1000Base-T, 4×slots SFP 1000Base-X, e 1×interface RS485
para implantação flexívelAs portas RJ45 suportam 10/100/1000Mbps full/half-duplex, auto-negociação e Auto MDI/MDIX
para implantação flexívelEm conformidade com IEEE 802.3af/at
para implantação flexível►Funções do switch DIP: VLAN de uma tecla, gerenciamento de anel de uma tecla, reinicialização PoE e extensão
para implantação flexível►Porta de gerenciamento USB-C
para implantação flexível►Suporta Jumbo Frames de 10K
para implantação flexível►Em conformidade com
para implantação flexível►Gabinete de alumínio IP40
para implantação flexível►Suporta instalação em rack de 1U 19”
para implantação flexível►-40°C a 80°C (-40°F a 176°F)
-40°C a 80°C (-40°F a 176°F)
|
Índices Técnicos do Switch Ethernet Gerenciado Industrial
|
|
Ethernet
|
Padrões:
|
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-XIEEE802.3 p
|
|
QoS
|
|
IEEE802.1d Spanning TreeEncaminhamento & Filtragem Taxa:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
12M bits
|
|
Tipo de Processamento:
|
Store-and-Forward
|
|
Largura de banda do backplane
|
110Gbps
|
|
Comprimento Máximo do Pacote:
|
Jumbo Frame de 10K Bytes
|
|
Tamanho da Tabela de Endereços:
|
8K Endereços MAC
|
|
Interface
|
|
Conector:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Opcional)
|
|
Porta Óptica:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (para Gerenciamento)
|
|
Interface Serial RS485 (Opcional)
|
|
Interface física
|
Terminal de parafuso de 3 pinos padrão industrial
|
|
Tipo de dados
|
1Ch RS485 Bi-Direcional
|
|
Sinais RS-485
|
Dados+, Dados-, GND
|
|
Distância da linha da porta serial (cobre)
|
1000 metros
|
|
Taxa de transmissão
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Padrão:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Porta:
|
RJ45
|
|
Atribuição de Pinagem de Energia
|
4/5(+), 7/8(-)
|
|
Orçamento PoE:
|
Até 720 watts de orçamento PoE
|
|
Ambiental
|
|
Temperatura de Operação:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de Armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade Relativa:
|
5% a 95% sem condensação
|
|
MTBF
|
> 200.000 horas
|
|
Elétrico e Mecânico
|
|
Entrada de Energia:
|
48~57VCC, Energia Redundante (Bloco de Terminais de 6 pinos)
|
|
Consumo de Energia:
|
15W Máx.(PoE em Uso<720W)
|
|
Proteção:
|
|
Sobrecarga de Entrada de Energia:
|
Redefinível Automático
|
|
Polaridade Inversa:
|
Presente
|
|
DIP Switch
|
|
Chave DIP de 4 dígitos funcção
|
DIP
|
Função
|
Configurações
|
|
SW 1
|
VLAN
|
ON - Habilitado
|
OFF - Desabilitado
|
|
SW 2
|
Gerenciamento de Anel
|
ON - Habilitado
|
OFF - Desabilitado
|
|
SW 3 (a ser atualizado)
|
Rede PoE de 250m
|
ON - Habilitado
|
OFF - Desabilitado
|
|
SW 4 (a ser atualizado)
|
Reinicialização PoE
|
ON - Habilitado
|
OFF - Desabilitado
|
|
Indicadores LED:
|
|
PWR:
|
Status de Energia
|
|
Ethernet (Por Porta):
|
Link/Atividade
|
|
PoE
|
Status PoE (T1~T24)
|
|
Fibra:
|
Porta Gigabit SFP: F1~F4
|
|
Dimensões (C x L x A):
|
440mm x 300mm x 45mm
|
|
Peso:
|
3,5Kg
|
|
Invólucro:
|
Alumínio Caixa
|
|
Opções de Montagem:
|
Montagem em Rack
|
|
Recursos de Software
|
|
Protocolos de Redundância
|
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de Link
|
|
Suporte Multicast
|
Suporte IGMP Snooping V1/V2/V3,suporte GMRP, GVMP,802.1Q
|
|
VLAN
|
Suporte IEEE 802.1Q 4K VLAN,suporte QINQ, Double VLAN,
|
|
Gerenciamento de Tempo
|
SNTP
|
|
QOS
|
Redirecionamento baseado em fluxo
Limitação de taxa baseada em fluxo
Filtragem de pacotes baseada em fluxo
8*Filas de saída de cada porta 802.1p/mapeamento de prioridade DSCP
Diff-Serv QoS, Marca/Observação de Prioridade
Algoritmo de Agendamento de Fila (SP, WRR, SP+WRR)
|
|
ACL
|
ACL de emissão baseada em porta
ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo aos primeiros 80 bytes da mensagem.
Fornecer ACL baseado em MAC, endereço MAC de destino, IP de origem, IP de destino, Tipo de protocolo IP, Porta TCP/UDP, Faixa de porta TCP/UDP e VLAN, etc
|
|
PoGerenciamento E
|
Limite total de energia da fonte de alimentação PoE
Alocação de energia de saída PoE
Configuração de prioridade de saída PoE
Status de trabalho PoE
Agendamento da operação PoE
|
|
Manutenção de Diagnóstico
|
Suporte espelhamento de porta, Syslog, Ping
|
|
Função de Gerenciamento
|
Suporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gerenciamento, EEE, LLDP, Servidor/Cliente DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gerenciamento de Alarme
|
Suporte 1 saída de alarme de relé unidirecional, RMON, TRAP
|
|
Segurança
|
Proteção contra tempestade de broadcast, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Suporte DHCP Snooping, Opção 82,acesso de segurança 802.1X,
Suporte gerenciamento hierárquico do usuário, lista de controle de acesso ACL,
Suporte DDOS,filtragem/vinculação MAC baseada em porta, buracos negros MAC, proteção de origem IP, isolamento de porta, limite de velocidade da mensagem ARP
|
|
Recursos Avançados da Camada 2+
|
Gerenciamento IPv4/IPv6
Rota Estática
|
|
Aprovações Regulatórias
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de Pedido do Switch Ethernet Gerenciado Industrial
|
Modelo
|
Descrição
|
|
ETH-IMC2424MP
|
Industrial L2+ Rackmount 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
|
|
Opções SFP
|
► Opção SFP. Selecione seu SFP na nossa página de Opções SFP
|
|
► O módulo SFP deve ser adquirido separadamente.
|
|
Opções de Montagem
|
► Instalação em Rack
|
|
Opções de Energia
|
► Fonte de Alimentação Industrial. Fio Aberto para Bloco de Terminais.
|
|
► A fonte de alimentação deve ser adquirida separadamente.
|
Aplicação do Switch Ethernet Gerenciado Industrial
