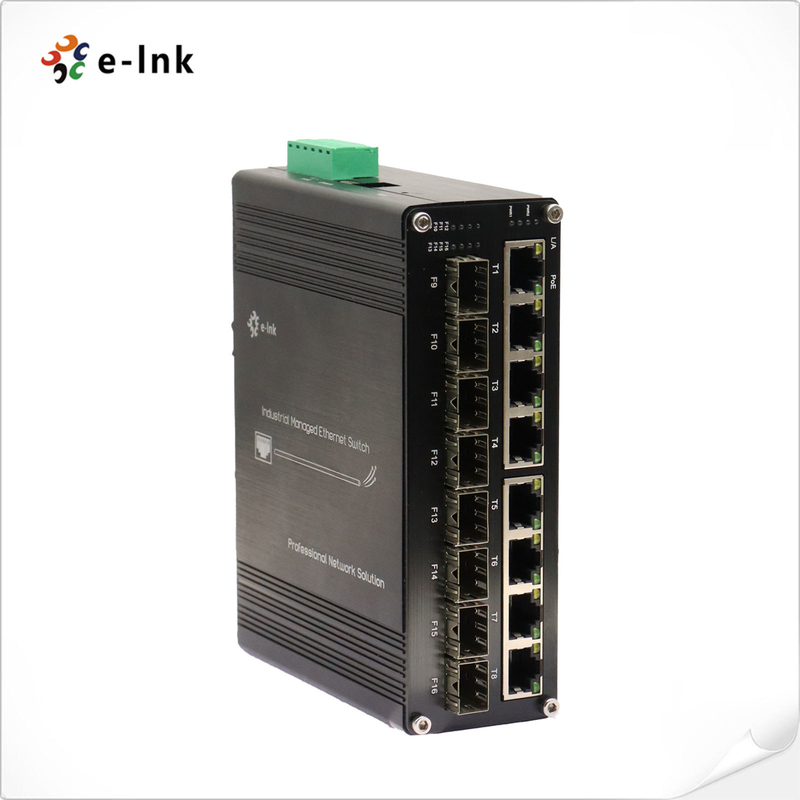

Industrial L2+ 8-Port 10/100/1000T 802.3at PoE +8- Porta 1000.XFPS Interruptor Ethernet gerenciado
Análise geral do comutador Ethernet gerenciado industrial
OLNK-IMC808GPMA série é uma robusta,Comutação industrial gerida por L2+Tem
Portas 8x 10/100/1000Base-T RJ45com802.3at suporte PoE+, bem comoPortas de fibra SFP 8x 1000Base-X.
Projetado para ambientes adversos, o interruptor fornece PoE de alta potência para dispositivos comoCâmaras IP
epontos de acesso sem fios- Proporciona conectividade de fibra flexível (single-mode e multi-mode)
e permite uma integração de rede perfeita entre localizações remotas.
O interruptor oferece gestão e fiabilidade avançadas.
Características do comutador Ethernet gerenciado industrial
- Não.FornecePortas 8×10/100/1000Base-T RJ45e8 × 1000 slots SFP base-X
- Não.Apoio às portas RJ4510/100/1000Mbps full/half duplex, negociação automática e MDI/MDIX automático
- Não.Compatível com o IEEE 802.3af/atpara aplicações PoE
- Não.Controle do interruptor DIPpermite VLAN de uma chave, gerenciamento de anel de uma chave, redefinição de PoE e extensãoTransmissão PoE de 250 m
- Não.Porta de gestão USB-Cpara configuração simplificada, eliminando a necessidade de acesso serial RS232
- Não.ApoioQuadros Jumbo 9Kpara transferência de dados de alto desempenho
- Não.Compatível com:IEEE 802.3az Ethernet de Eficiência Energética (EEE)
- Não.- É robustoCaixa de alumínio com classificação IP40para maior durabilidade
- Não.É fácil.Instalação de trilhos DINpara ambientes industriais
- Não.Ampla gama de temperaturas de funcionamento:-40°C a 80°C (-40°F a 176°F)
Índices Técnicos de Interruptores Ethernet Gerenciados Industriais
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p Qualidade de serviço
|
|
IEEE802.1d Árvore de Espalhamento
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
2.75M bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Largura de banda do plano de fundo
|
64Gbit/s
|
|
Comprimento máximo do pacote:
|
16Quadro Jumbo de K bytes
|
|
Tamanho da tabela de endereços:
|
16K Endereços MAC
|
|
Interface
|
|
Conector:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (opcional)
|
|
Porta óptica:
|
8 x 1000Base-X FPS
|
|
USB- C:
|
1 x USB-C (para gestão)
|
|
Interface serial RS485 (opcional)
|
|
Interface física
|
Terminal de parafuso de 3 pinos padrão industrial
|
|
Tipo de dados
|
1Ch RS485 Bi-Direção
|
|
Sinais RS-485
|
Dados +, Data-, GND
|
|
Distância da linha de porta em série (cobre)
|
1000 metros
|
|
Taxa de Baud
|
0 ~ 800 kbps
|
|
PoE (Power over Ethernet)
|
|
Padrão:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Potência através de Ethernet
|
|
Port:
|
8 x RJ45
|
|
Atribuição do pin de alimentação
|
1/24/5(+),3/67/8(-)
|
|
Orçamento do POE:
|
Orçamento de PoE de até 240 watts
|
|
Meio ambienteN.T.
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
48~ 57VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
8W Max. (PoE em utilização < 240 W)
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
D.I.P Interruptor
|
|
Interruptor DIP de 4 dígitosFunçãoAção
|
DIP
|
Função
|
Configurações
|
|
SW 1
|
VLAN
|
ON - Ativado
|
OFF - Invalido
|
|
SW 2
|
Gestão de Anéis
|
ON - Ativado
|
OFF - Invalido
|
|
SW 3 (a ser atualizado)
|
Rede PoE de 250m
|
ON - Ativado
|
OFF - Invalido
|
|
SW 4 (a ser atualizado)
|
Reiniciar PoE
|
ON - Ativado
|
OFF - Invalido
|
|
Indicadores LED:
|
|
PWR
|
Estado de potência
|
|
Ethernet (por porta)
|
Ligação/Atividade
|
|
PoE
|
Estatuto do PoE
|
|
Fibras:
|
Porta SFP de Gigabit: F9~F12
|
|
Dimensões (WxDxH):
|
149 x114 x50 mm
|
|
Peso:
|
0.65Quilos
|
|
Casco:
|
Alumínio Caso
|
|
Opções de montagem:
|
Instalação DIN-Rail
|
|
Características do software
|
|
Protocolos de despedimento
|
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de ligações
|
|
Suporte para transmissão múltipla
|
Suporte ao IGMP Snooping V1/V2/V3,apoiar o PGMR, o PGMV,802.1Q
|
|
VLAN
|
Suporte para VLAN 4K IEEE 802.1Q,suportar QINQ, VLAN duplo,
|
|
Gestão do tempo
|
SNTP
|
|
QOS
|
Reencaminhamento baseado em fluxo
Limitação da taxa baseada no fluxo
Filtragem de pacotes baseada em fluxo
8*Folhas de saída de cada porta 802.1p/DSCP
Qualidade de serviço diferido, marcação/notação de prioridade
Algoritmo de programação de fila (SP, WRR, SP+WRR)
|
|
LCA
|
ACL de emissão baseada em porto
ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo às primeiras 80 bytes de mensagem.
Fornecer ACL baseado em MAC, endereço MAC de destino, fonte IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP e VLAN, etc.
|
|
PoE Gestão
|
Limite de potência total da fonte de alimentação PoE
Distribuição de potência de saída PoE
Configuração da prioridade de saída do PoE
Situação de funcionamento do PoE
Planeamento da operação PoE
|
|
Manutenção de diagnóstico
|
Suporte para espelhamento de porta, Syslog, Ping
|
|
Função de gestão
|
Suporte a CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestão, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Gestão de alarmes
|
Suporte à saída de alarme de retransmissão de 1 sentido, RMON, TRAP
|
|
Segurança
|
Proteção contra tempestades de transmissão, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Suporte ao rastreamento DHCP, opção 82, 802.1X acesso de segurança,
Suporte à gestão hierárquica de utilizadores, lista de controlo de acesso ACL,
Suporte a DDOS, filtragem / ligação MAC baseada em porta, buracos negros MAC, proteção de fonte IP, isolamento de porta, limite de velocidade da mensagem ARP
|
|
Características avançadas da camada 2+
|
Gerenciamento do IPv4/IPv6
Rota estática
|
|
Autorizações regulamentares
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda de comutadores Ethernet gerenciados industriais
|
Modelo
|
Descrição
|
|
LNK- CMI808GPM
|
Industrial L2+ 8-Port 10/100/1000T 802.3at PoE +8- Port 1000X SFP Switch Ethernet gerenciado
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
¢ Instalado o suporte DIN-Rail por defeito
|
|
Opções de energia
|
- Fonte de alimentação DIN-Rail.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
Aplicação industrial de comutadores Ethernet geridos
Políticas pós-venda e de garantia
É composto por:serviço ao cliente onlineeserviço telefónico ao cliente, que prevêConsultoria de produtos,
Suporte técnico remoto,Serviços de manutenção e aceitação.
Política de serviços: Troca de três meses e garantia de três anos.
Substituição: No prazo de três meses a contar da aquisição de uma série de produtos, após teste da falha do produto
Os danos causados pelos técnicos e pelos danos causados pelo homem causados por desastres não naturais, o comprador pode
Ir ao ponto de compra para substituir o mesmo tipo de produtos.Ou um produto de desempenho comparável.
Se não houver problemas no ensaio do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem causados por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
