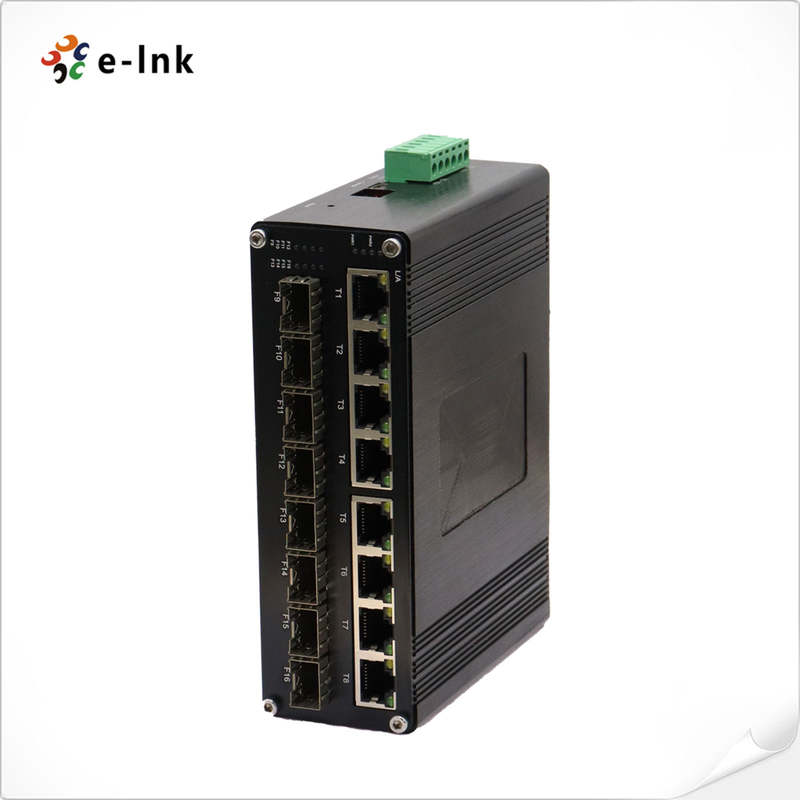

Industrial L2+ 8 portas 10/100/1000T +8- Porta 1000X SFPInterruptor Ethernet gerenciado
Análise geral do comutador Ethernet gerenciado industrial
OLNK-IMC808GMA série é um robustized,Interruptor Ethernet gerenciado L2+com 8x 10/100/1000Base-T RJ45
Designada para ambientes adversos, a série garante alta confiabilidade.
e integração comCâmaras IP e WAPTambém oferece conectividade de fibra flexível.
É ideal para a extensão de redes entre locais remotos
e oferece gestão avançada e implantação plug-and-play.
Características do comutador Ethernet gerenciado industrial
- Não.Apoio8×10/100/1000Base-T RJ45Portos +8×1000Base-X SFPCaça-níqueis
- Não.Apoio às portas RJ4510/100/1000Mbps full/half duplex, negociação automática e MDI/MDIX automático
- Não.Porta de gestão USB-Cpara fácil configuração, eliminando a necessidade de acesso serial RS232
- Não.ApoioQuadros Jumbo 9Kpara melhorar a eficiência da transmissão de dados
- Não.Compatível com:IEEE 802.3az Ethernet de Eficiência Energética (EEE)
- Não.- É robustoCasas de alumínio com classificação IP40para durabilidade
- Não.FlexívelInstalação de trilhos DINpara ambientes industriais
- Não.Ampla gama de temperaturas de funcionamento:-40°C a 80°C (-40°F a 176°F)
Índices Técnicos de Interruptores Ethernet Gerenciados Industriais
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p Qualidade de serviço
|
|
IEEE802.1d Árvore de Espalhamento
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
2.75M bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Largura de banda do plano de fundo
|
64Gbit/s
|
|
Comprimento máximo do pacote:
|
16Quadro Jumbo de K bytes
|
|
Tamanho da tabela de endereços:
|
16K Endereços MAC
|
|
Interface
|
|
Conector:
|
8 x RJ45
|
|
Porta óptica:
|
8 x 1000Base-X FPS
|
|
USB- C:
|
1 x USB-C (para gestão)
|
|
Interface serial RS485 (opcional)
|
|
Interface física
|
Terminal de parafuso de 3 pinos padrão industrial
|
|
Tipo de dados
|
1Ch RS485 Bi-Direção
|
|
Sinais RS-485
|
Data+, Data-, GND
|
|
Distância da linha de porta em série (cobre)
|
1000 metros
|
|
Taxa de Baud
|
0 ~ 800 kbps
|
|
Meio ambienteN.T.
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
- Doze.57VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
8W Max.
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
D.I.P Interruptor
|
|
Interruptor DIP de 4 dígitosFunçãoAção
|
DIP
|
Função
|
Configurações
|
|
SW 1
|
VLAN
|
ON - Ativado
|
OFF - Invalido
|
|
SW 2
|
Gestão de Anéis
|
ON - Ativado
|
OFF - Invalido
|
|
SW 3
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
SW 4
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
Indicadores LED:
|
|
Potência:
|
Estado de potência
|
|
Ethernet (por porta):
|
Ligação/Atividade
|
|
Fibras:
|
Portos SFP de Gigabit: F9~F14
|
|
Dimensões (WxDxH):
|
149 x114 x50 mm
|
|
Peso:
|
0.65Quilos
|
|
Casco:
|
Alumínio Caso
|
|
Opções de montagem:
|
Instalação DIN-Rail
|
|
Características do software
|
|
Protocolos de despedimento
|
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de ligações
|
|
Suporte para transmissão múltipla
|
Suporte ao IGMP Snooping V1/V2/V3,apoiar o PGMR, o PGMV,802.1Q
|
|
VLAN
|
Suporte para VLAN 4K IEEE 802.1Q,suportar QINQ, VLAN duplo,
|
|
Gestão do tempo
|
SNTP
|
|
QOS
|
Reencaminhamento baseado em fluxo
Limitação da taxa baseada no fluxo
Filtragem de pacotes baseada em fluxo
8*Folhas de saída de cada porta 802.1p/DSCP
Qualidade de serviço diferido, marcação/notação de prioridade
Algoritmo de programação de fila (SP, WRR, SP+WRR)
|
|
LCA
|
ACL de emissão baseada em porto
ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo às primeiras 80 bytes de mensagem.
Fornecer ACL baseado em MAC, endereço MAC de destino, fonte IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP e VLAN, etc.
|
|
Manutenção de diagnóstico
|
Suporte para espelhamento de porta, Syslog, Ping
|
|
Função de gestão
|
Suporte a CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestão, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Gestão de alarmes
|
Suporte à saída de alarme de retransmissão de 1 sentido, RMON, TRAP
|
|
Segurança
|
Proteção contra tempestades de transmissão, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Suporte ao rastreamento DHCP, opção 82,802.1X acesso de segurança,
Suporte à gestão hierárquica de utilizadores, lista de controlo de acesso ACL,
Suporte a DDOS,filtragem / ligação MAC baseada em porta, buracos negros MAC, proteção de fonte IP, isolamento de porta, limite de velocidade da mensagem ARP
|
|
Características avançadas da camada 2+
|
Gerenciamento do IPv4/IPv6
Rota estática
|
|
Autorizações regulamentares
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda de comutadores Ethernet gerenciados industriais
|
Modelo
|
Descrição
|
|
LNK- CMI808GM
|
Industrial L2+ 8 portas 10/100/1000T +8- Port 1000X SFP Switch Ethernet gerenciado
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
¢ Instalado o suporte DIN-Rail por defeito
|
|
Opções de energia
|
- Fonte de alimentação DIN-Rail.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
