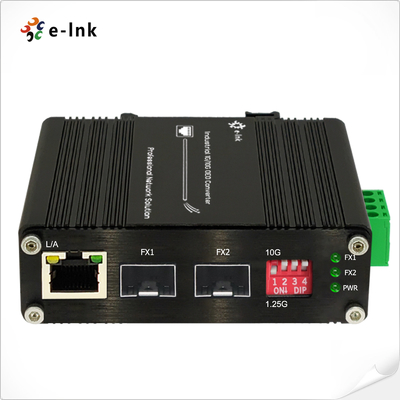

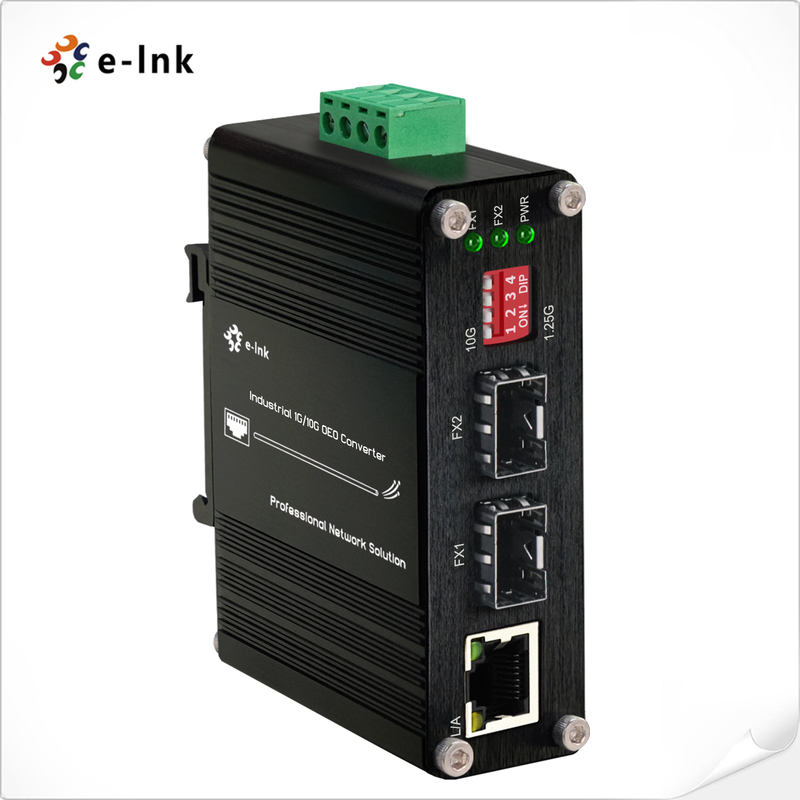

Conversor industrial 1G/10G SFP+ para SFP+ OEO (3R Repeater) com função de conversor de mídia Ethernet 1G
IndústriaVisão geral do conversor OEO
OSérie ETH-IMC2402-OEOÉ umConversor óptico-elétrico-óptico (OEO) industrial 10G
concebido para a extensão robusta de redes de fibra óptica em ambientes adversos.
temperaturas que variam de-40°C a 80°C, esta unidade funciona como um conversor de mídia de alto desempenho,
Repetidor ou regenerador de sinal para transmissões de longa distância deaté 120 kmEsta unidade versátil suporta
múltiplos protocolos 10G, incluindo10G Ethernet, SDH/SONET STM-64/OC-192, e 10G Fiber Channel.
Isto o torna ideal para backbones de rede emAplicações SAN, LAN e MANO ETH-IMC2402-OEO
Características de conversão de comprimento de onda óptica flexível(1310 nm, 1550 nm, CWDM e DWDM)e ofertas
ambas as partesConversão de mídia de fibra para fibra e de fibra para cobre (1 Gbps)Também tem funcionalidade de loopback
O projecto foi concebido para infra-estruturas críticas emCentros de dados, telecomunicações
Salas e ambientes industriais, o ETH-IMC2402-OEO garante uma transmissão de dados estável e de longa distância
sob condições exigentes.
Características do conversor OEO industrial
- Não.Transporte transparentecom ultra-baixa demora para transferência de dados sem interrupções
- Não.Função 3R(Regeneração, Reforma, Re-timing) para reforço confiável do sinal
- Não.De potência não superior a 1000 Wcom um ecrã LED em estado completo para fácil instalação e monitorização
- Não.Suporta os comprimentos de onda DWDM/CWDM prescritos pela UITcom função integrada de DDM (Digital Diagnostics Monitoring)
- Não.Loop-backeQuadro Jumbosuporte a configurações de rede flexíveis
- Não.Interruptor DIPpara uma fácil selecção entre taxas de dados de fibra 1,25G e 10G
- Não.Operação versátilcomo um conversor de mídia Ethernet 1G quando utilizado com Ethernet
- Não.Caixa de alumínio resistente IP40para protecção em ambientes industriais
- Não.Opções de montagem flexíveis: Instalação DIN-Rail ou de montagem na parede
- Não.Intervalo de temperatura de funcionamento: -40°C a 80°C (-40°F a 176°F) para utilização em ambientes extremos
IndústriaConversor OEOÍndices técnicos
|
Dados de desempenho
|
Índices técnicos
|
|
Função do equipamento
|
Repetidor 3R
|
|
Velocidade de transmissão
|
10G: 8,5Gb/s-11,7Gb/s
|
|
Protocolos
|
8.5G Fiber Channel
SONET OC-192, SDH STM-64 (9,95 Gbps)
10G WAN (10Gbps)
10G LAN (10,31Gbps)
OTN OTU-2 (G.709) (10,70 Gbps)
10G LAN com codificação 255/237 FEC (11,09Gbps)
10G Fibra de Canal (11,32Gbps)
10G POS
|
|
Tipo de interface
|
SFP+ para SFP+
|
|
Distância de transmissão
|
Módulo SFP+: até 80 km
|
|
Pacote máximo
Taxa de encaminhamento
|
14,880,950/S
|
|
Temperatura de funcionamento
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
EEspecificações do conversor de mídia thernet
|
|
STandardos
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Controle de fluxo duplex completo
|
|
Modo de trabalho
|
10/100/1000BASE-T a 1000BASE-SX/LX
|
|
Tipo de porta
|
SFP aRJ45
|
|
Cabos de rede
|
Pares torcidos
10BASE-T: UTP de dois pares, categoria 3,4,5, até 100 m
100BASE-TX: 2 pares UTP Cat. 5, até 100m
1000BASE-T: 4 pares STP Cat 5 até 100 m
Cabos de fibra óptica
1000BASE-SX:
50/125μm ou 62,5/125μm cabo de fibra multi-modo, até 220/550m/2km.
1000BASE-LX:
9/125μm cabo de modo único, que fornece uma longa distância de 10/20/40/80/120 km (variam de acordo com o módulo SFP)
|
|
Mecânica e electricidade
|
|
Potência de entrada
|
12~48VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia
|
8W Max
|
|
Proteção
|
|
Sobrecarga de entrada de energia
|
Reinicializável automático
|
|
Polaridade inversa
|
Presente
|
|
D.I.P Interruptor
|
|
Interruptor DIP de 4 dígitosFunçãoAção
|
DIP
|
Função
|
Configurações
|
|
SW 1
|
1.25G/10G
|
ON - 1,25 ~ 8,5G
|
OFF - 10.3G ou 14.025G
|
|
SW 2
|
Reservado
|
ON - Reservado
|
Desligado... Reservado
|
|
SW 3
|
Reservado
|
ON - Reservado
|
Desligado... Reservado
|
|
SW 4
|
Reservado
|
ON - Reservado
|
Desligado... Reservado
|
|
Indicadores LED:
|
|
PWR
|
Estado de potência
|
|
FX1
|
Porta SFP- Um.
|
|
FX2
|
Porta SFP-2
|
|
L/A
|
TP LINK/ACT
|
|
Dimensões (WxDxH)
|
95 x 70 x 30 mm
|
|
Peso
|
0.25Quilos
|
|
Cássaro
|
Alumínio Caso
|
|
Opções de montagem:
|
Instalação DIN-Rail
|
|
Autorizações regulamentares
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda do conversor OEO industrial
|
Modelo
|
Descrição
|
|
ETH-IMC2402-OEO
|
Conversor OEO industrial 1G/10G SFP+ para SFP+ (3R Repeater) com 1G Função de conversor de mídia Ethernet
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
¢ Instalado o suporte DIN-Rail por defeito
|
|
Opções de energia
|
- Fonte de alimentação DIN-Rail.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
Aplicação do conversor OEO industrial
Aplicação 1 ((1G/10G OEO Converter):
Aplicação n.o 2 (função de conversor de mídia de fibra para cobre):
Políticas pós-venda e de garantia
É composto por:serviço ao cliente onlineeserviço telefónico ao cliente, que prevêConsultoria de produtos,
Suporte técnico remoto,Serviços de manutenção e aceitação.
Política de serviços: Troca de três meses e garantia de três anos.
Substituição: No prazo de três meses a contar da aquisição de uma série de produtos, após teste da falha do produto
Os danos causados pelos técnicos e pelos danos causados pelo homem causados por desastres não naturais, o comprador pode
Ir ao ponto de compra para substituir o mesmo tipo de produtos.Ou um produto de desempenho comparável.
Se não houver problemas no ensaio do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem causados por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e da manutenção gratuita]
1- Danos causados pela utilização e manutenção não conformes com as instruções do manual do produto.
2- Danos causados por factores humanos, tais como entrada de tensão inadequada, entrada de água e quebra.
3- Danos a produtos causados por catástrofes naturais, tais como relâmpagos, terramotos, incêndios, etc.
3Alteração não autorizada das configurações inerentes ou reparação sem permissão da empresa.
4- Produtos para além do âmbito da manutenção gratuita.
5- Danos causados pelo transporte, carregamento e descarregamento durante as reparações enviadas pelos clientes.
6O código de barras ou modelo do produto no cartão de garantia do produto não é conforme com o produto em si.
7- Falhas ou danos causados por outros problemas não relacionados com o produto, tais como a concepção, a tecnologia, a fabricação e a qualidade.
