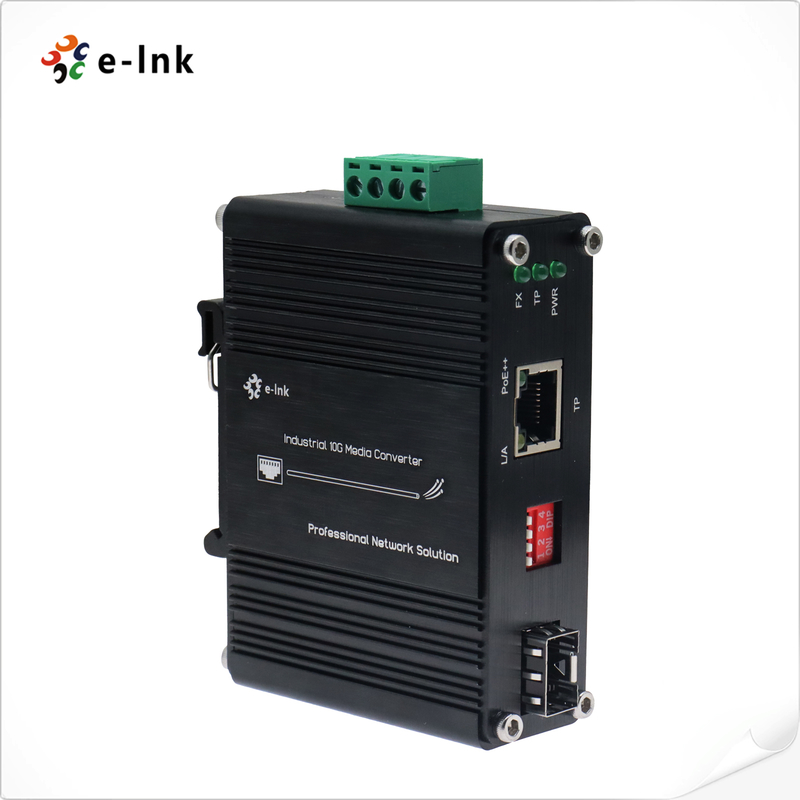

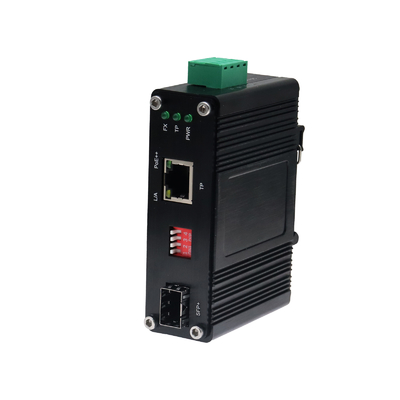

Mini Industrial 10G/5G/2.5G/1G/100M802.3atpara conversor de mídia 10GBASE-X SFP+
Mini Industria Media Converter Visão geral
OLNK-IMC10GP30-SFP+é um robustoConversor de mídia 10G de nível industrialcom802.3at apoio PoE,
projetado para um desempenho confiável, sem bloqueio, de velocidade de fio em ambientes adversos.
redes de pontes de cobre e fibra, constituídas por umaPorta RJ45 multi-gigabit (100M/1G/2.5G/5G/10G)
e um10G SFP+ slot de fibra, proporcionando a máxima flexibilidade paraExtensão Ethernet de 10 Gigabit.
Localizado numa caixa de metal compacta e resistente com classificação IP40, é construído para suportar climas exigentes
condições com um intervalo de temperatura de funcionamento de-40°C a 80°CPara aplicações críticas,
Inclui um sistema de entrada de energia redundante para garantir o máximo de tempo de atividade e resiliência da rede.
Este conversor é a solução ideal para a extensão de alta largura de banda, conexões power-over-Ethernet
sobre a fibra na automação industrial, transporte e aplicações ao ar livre.
Características do Mini Industrial Media Converter
- Não.Interface 100M/1G/2.5G/5G/10GBASE-T RJ45com MDI/MDI-X automático
- Não.10GBASE-X SFP+para conectividade de fibras flexíveis
- Não.Compatível com a norma IEEE 802.3af/at PoEpara aplicações de alimentação por Ethernet
- Não.ApoioAuto-negociação:
- Não.100 Mbps / 1 Gbps (meio duplex e duplex completo)
- Não.2.5Gbps / 5Gbps / 10Gbps (full duplex)
- Não.Indicadores LED abrangentespara diagnóstico de rede em tempo real
- Não.48 ~ 57VDC entrada de potência do bloco terminal
- Não.Instalação flexível comDIN-Rail e suporte de montagem na parede
- Não.Design robusto e de qualidade industrial, temperatura de funcionamento:-40°C a 75°C (-40°F a 167°F)
Índices técnicos de conversores de mídia mini industriais
|
Ethernet
|
|
Padrão PoE
|
IEEE802.3af/at
|
|
Para a frente&Filtro- Não Taxa:
|
100 Mbps
|
|
1000 Mbps
|
|
2.5Gbps
|
|
5 Gbps
|
|
10Gbps
|
|
Cabos de rede:
|
10G/5G/2.5G/1G/100M BASE-T:
10G Cat 6A/7
5G Cat 6/6A/7
1G/2,5G ️ Categoria 5e/6/6A/7
100M Cat 5/5e/6/6A/7
Cabos UTP da categoria 5/5e/6/6A/7 (100 metros, no máximo)
EIA/TIA-568 STP de 100 ohms (100 metros, no máximo)
10GBASE-LR/SR/BX:
Cabos de fibra óptica multimodo de 50/125 μm ou 62,5/125 μm, até 300 m
Cabos de fibra óptica de modo único de 9/125μm, até 80 km
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Tecido:
|
20Gbps
|
|
Quadro Jumbo:
|
16K
|
|
Tabela de endereços:
|
Entradas 9K, aprendizado automático de endereços de origem e envelhecimento
|
|
Interface
|
|
Conector:
|
1 x RJ45
|
|
Porta óptica:
|
1 x SFP+
|
|
Meio ambienteN.T.
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
48 ~ 57VDC, Potência redundante (4- pin Terminal Bloco)
|
|
Consumo de energia:
|
35W Max
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
D.I.P Interruptor
|
|
Interruptor DIP de 4 dígitosFunçãoAção
|
DIP
|
Função
|
Configurações
|
|
SW 1
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
SW 2
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
SW 3
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
SW 4
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
- Não, não.o: A função do DIP Switch pode ser personalizada com base nos requisitos do cliente.
|
|
Dimensões (WxDxH):
|
95 x70 x30 mm
|
|
Peso:
|
0.25Quilos
|
|
Casco:
|
Alumínio Caso
|
|
Opções de montagem:
|
DIN-Rail/Montagem na parede
|
|
Autorizações regulamentares
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda do Mini Industrial Media Converter
|
Modelo
|
Descrição
|
|
LNK-IMC10GP30- SFP+
|
Mini Industrial 10G/5G/2.5G/1G/100M802.3at para conversor de mídia 10GBASE-X SFP+
|
|
Opções de SFP
|
¢ PFS+ Selecione o seu SFP+ sobre o nosso PDS+ Página de opções (FPD industrial).
|
|
¢ PFS+ O módulo deve ser adquirido separadamente.
|
|
Opções de montagem
|
O sistema deve ser equipado com um dispositivo de fixação de parede, que deve ser instalado em um sistema de fixação de parede.
|
|
Opções de energia
|
A fonte de alimentação deve ser adquirida separadamente.
|
Mini Industrial Media Converter Aplicação
Políticas pós-venda e de garantia
É composto por:serviço ao cliente onlineeserviço telefónico ao cliente, que prevêConsultoria de produtos,
Suporte técnico remoto,Serviços de manutenção e aceitação.
Política de serviços: Troca de três meses e garantia de três anos.
Substituição: No prazo de três meses a contar da aquisição de uma série de produtos, após teste da falha do produto
Os danos causados pelos técnicos e pelos danos causados pelo homem causados por desastres não naturais, o comprador pode
Ir ao ponto de compra para substituir o mesmo tipo de produtos.Ou um produto de desempenho comparável.
Se não houver problemas no ensaio do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem causados por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e da manutenção gratuita]
1- Danos causados pela utilização e manutenção não conformes com as instruções do manual do produto.
2- Danos causados por factores humanos, tais como entrada de tensão inadequada, entrada de água e quebra.
3- Danos a produtos causados por catástrofes naturais, tais como relâmpagos, terramotos, incêndios, etc.
3Alteração não autorizada das configurações inerentes ou reparação sem permissão da empresa.
4- Produtos para além do âmbito da manutenção gratuita.
5- Danos causados pelo transporte, carregamento e descarregamento durante as reparações enviadas pelos clientes.
6O código de barras ou modelo do produto no cartão de garantia do produto não é conforme com o produto em si.
7- Falhas ou danos causados por outros problemas não relacionados com o produto, tais como a concepção, a tecnologia, a fabricação e a qualidade.
