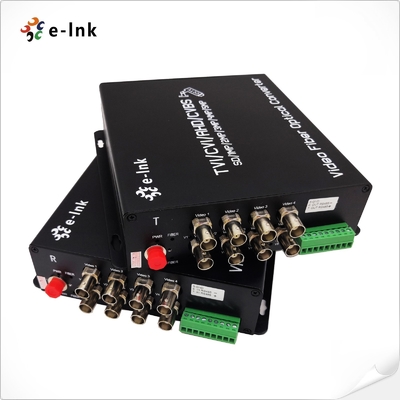

8Ch 5MP HD-Vídeo Conversor de Fibra de Vídeo 4 em 1
Visão Geral do Conversor de Fibra HD-Vídeo
O Conversor de Fibra de Vídeo 8-Channel 4-em-1 E-Link utiliza tecnologia avançada de vídeo HD não comprimido
e tecnologia de transmissão óptica de alta velocidade para converter sinais analógicos AHD, HD-CVI, HD-TVI ou CVBS
em sinais ópticos, permitindo uma excepcional transmissão de longa distância de até 120 km através de
uma única fibra. Esta solução de alta densidade pode transmitir oito canais de vídeo simultaneamente, enquanto
suporta resoluções de até 5MP. Projetado para operação completa plug-and-play, não requer
nenhum ajuste eletrônico ou óptico e apresenta monitoramento intuitivo do status do LED. Com opções de instalação autônoma
e montagem em rack, é uma solução versátil, confiável e de alta capacidade para aplicações exigentes de
vigilância, segurança e transmissão.
Recursos do Conversor de Fibra HD-Vídeo
- Transmissão sem Compressão: Utiliza tecnologia de codificação sem compressão para fornecer vídeo de alta fidelidade sem perda de qualidade.
- Detecção Automática de Formato: Identifica automaticamente o formato de vídeo de entrada para compatibilidade perfeita.
- Transmissão de Fibra Tudo-em-Um: Suporta a transmissão simultânea de sinais de vídeo AHD, HDCVI, HD-TVI e CVBS, juntamente com dados de controle PTZ (RS485) através de um único cabo de fibra óptica.
- Amplo Suporte de Câmeras: Compatível com câmeras de 5MP, 4MP, 3MP, 1080P e 720P.
- Indicadores de Status LED: LEDs embutidos fornecem status em tempo real dos modos operacionais e atividade do sinal.
- Design de Grau Industrial: Projetado para desempenho estável em ambientes hostis.
- Fácil Implantação: O design plug-and-play permite uma instalação rápida e sem esforço.
- Ampla Faixa de Temperatura de Operação: Operação confiável de –15 °C a +65 °C.
Índices Técnicos do Conversor de Fibra HD-Vídeo
|
Fibra Óptica
|
|
Comprimento de Onda
|
WDM:1310nm/1550nm
|
|
Potência de Saída
|
-8~3dBm
|
|
Fibra óptica
|
Multimodo 50/125u,Multimodo 62.5/125u,Monoomodo 9/125u
|
|
Sensibilidade Rx
|
-26dBm
|
|
Conector Óptico
|
FC (padrão), ST ou SC (opcional)
|
|
Distância de Transmissão
|
0~550M (MM) / 0~80KM (SM) (A distância padrão é 20Km)
|
|
Vídeo
|
|
Número de Canais
|
8
|
|
Impedância de Entrada/Saída
|
75 Ohm (desbalanceado)
|
|
Tensão padrão de entrada/saída de vídeo
|
1.0Vp-p
|
|
Largura de Banda de Vídeo
|
50MHz
|
|
Largura de Banda de Amostragem
|
8 bits
|
|
Frequência de Amostragem
|
108MHz
|
|
Relação Sinal-Ruído
|
>67dB
|
|
Tempo de Subida e Descida
|
<0.8ns
|
|
Jitter Intrínseco do Sinal Óptico
|
<0.2 UI
|
|
Ganho Diferencial
|
< ±1.5%
|
|
Fase Diferencial
|
< ±1°
|
|
Conector
|
BNC
|
|
Suporte de vídeo
|
Câmera 5MP 4MP 3MP 1080P 720P
|
|
Dados PTZ
|
|
Protocolo
|
Padrão: RS485 (RS232/RS422 Opcional)
|
|
Número de canais
|
1
|
|
Conector
|
Blocos de terminais de 3 pinos
|
|
Taxa de Dados
|
0-200Kbps
|
|
Direções
|
Padrão: Simplex de Rx para Tx (BIDI duplex opcional)
|
|
Ambiental
|
|
Temperatura de Operação:
|
-15°C a 65°C (5°F a 149°F)
|
|
Temperatura de Armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade Relativa:
|
5% a 95% sem condensação
|
|
MTBF
|
> 100.000 horas
|
|
Elétrico e Mecânico
|
|
Entrada de Energia:
|
DC5V 2A
|
|
Consumo de Energia:
|
≤6W
|
|
Indicadores LED:
|
|
Fibra
|
Fibra Status
|
|
Vídeo
|
LED1, LED2, LED3, LED4
|
|
Dados
|
Status dos dados
|
|
PWR
|
Status de Energia
|
|
Dimensões (LxPxA):
|
167 x 172 x 45 mm
|
|
Peso:
|
2.5Kg
|
|
Caixa:
|
Caixa de Metal
|
|
Opções de Montagem:
|
Montagem na parede/Montagem em rack
|
|
Aprovações Regulatórias
|
|
ISO9001
|
|
CE, RoHS e FCC
|
Informações de Pedido do Conversor de Fibra HD-Vídeo
|
Modelo
|
Detalhes
|
|
LNK-5MP-8V-20
|
Vídeo 8-Ch HD-AHD/CVI/TVI/CVBS (Câmera 5MP 4MP 3MP 1080P 720P), 20km, fibra única monomodo, FC, incluindo 1 transmissor e 1 receptor, usado em pares
|
|
LNK-5MP-8V-20R
|
Vídeo 8-Ch HD-AHD/CVI/TVI/CVBS (Câmera 5MP 4MP 3MP 1080P 720P ) + 1-Ch Dados Retroativos RS485 (para Câmeras PTZ), 20km, fibra única monomodo, FC, incluindo 1 transmissor e 1 receptor, usado em pares
|
Aplicação do Conversor de Fibra HD-Vídeo
Política de Pós-Venda e Garantia
É composto por atendimento ao cliente online e atendimento ao cliente por telefone, fornecendo consultoria de produtos,
suporte técnico remoto, serviços de manutenção e aceitação.
Política de Serviço: Substituição de três meses e garantia de três anos.
Substituição: Dentro de três meses após a compra de uma série de produtos, após testar a falha do produto
por técnicos e danos causados pelo homem por desastres não naturais, o comprador pode diretamente
ir ao ponto de compra para substituir o mesmo tipo de produtos. Ou um produto de desempenho comparável.
Se não houver problemas no teste do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e manutenção gratuita]
1. Danos causados por operação e manutenção que não estejam de acordo com as instruções do manual do produto.
2. Danos causados por fatores humanos, como entrada de tensão inadequada, entrada de água e quebra.
3. Danos aos produtos causados por desastres naturais, como raios, terremotos, incêndios, etc.
3. Alteração não autorizada das configurações inerentes ou reparo sem a permissão da empresa.
4. Produtos fora do âmbito da manutenção gratuita.
5. Danos causados por transporte, carregamento e descarregamento durante reparos enviados pelos clientes.
6. O código de barras ou modelo do produto no cartão de garantia do produto não está em conformidade com o próprio produto.
7. Falha ou dano causado por outros problemas não relacionados ao produto, como design, tecnologia, fabricação e qualidade.
