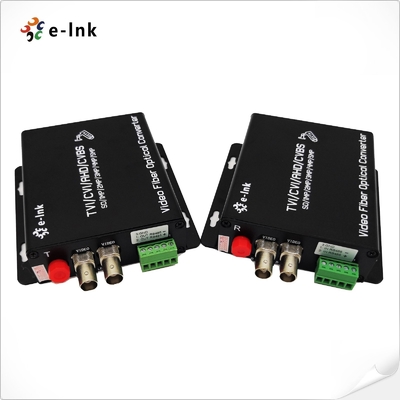

2Ch 5MP HD-Vídeo Conversor de Fibra de Vídeo 4 em 1
Visão Geral do Conversor de Fibra HD-Vídeo
O Conversor de Fibra de Vídeo 2-Channel 4-in-1 da E-Link pode converter perfeitamente sinais analógicos AHD, HD-CVI, HD-TVI
ou CVBS em sinais ópticos para transmissão de ultra longa distância de até 120 km
por uma única fibra. Usando vídeo HD não compactado e tecnologia óptica digital de alta velocidade,
ele pode transmitir dois canais de vídeo simultaneamente, suportando resoluções de até 5MP.
Esta solução plug-and-play não requer ajustes eletrônicos ou ópticos e possui indicadores de status LED
para monitoramento em tempo real. Oferecendo opções flexíveis de instalação autônoma ou em rack,
é a solução de alto desempenho ideal para estender vídeo de vigilância de alta definição em aplicações de segurança,
industriais e de transmissão.
Recursos do Conversor de Fibra HD-Vídeo
- Transmissão sem perdas: A tecnologia de codificação sem compressão preserva a qualidade original do vídeo.
- Detecção Automática de Formato de Vídeo: Reconhece automaticamente os formatos de vídeo de entrada.
- Multi-Sinal sobre Fibra: Suporta transmissão simultânea de sinais de vídeo AHD, HDCVI, HD-TVI, ou CVBS com dados de controle PTZ (RS485) através de um único cabo de fibra óptica.
- Ampla Compatibilidade de Câmeras: Compatível com câmeras de 5MP, 4MP, 3MP, 1080P e 720P.
- Indicadores de Status LED: Fornecem monitoramento claro do modo funcional.
- Design de Grau Industrial: Garante operação estável em ambientes adversos.
- Fácil Instalação: Design plug-and-play para configuração rápida.
- Faixa de Temperatura Estendida: Opera de forma confiável de -15ºC a +65ºC.
Índices Técnicos do Conversor de Fibra HD-Vídeo
|
Fibra Óptica
|
|
Comprimento de Onda
|
WDM:1310nm/1550nm
|
|
Potência de Saída
|
-8~3dBm
|
|
Fibra óptica
|
Multimodo 50/125u,Multimodo 62.5/125u,Monoomodo 9/125u
|
|
Sensibilidade Rx
|
-26dBm
|
|
Conector óptico
|
FC (padrão), ST ou SC (opcional)
|
|
Distância de Transmissão
|
0~550M (MM) / 0~80KM (SM) (A distância padrão é 20Km)
|
|
Vídeo
|
|
Número de Canais
|
2
|
|
Impedância de entrada/saída
|
75 Ohm (desbalanceado)
|
|
Tensão padrão de entrada/saída de vídeo
|
1.0Vp-p
|
|
Largura de Banda de Vídeo
|
50MHz
|
|
Largura de Banda de Amostragem
|
8bit
|
|
Frequência de Amostragem
|
108MHz
|
|
Relação sinal-ruído
|
>67dB
|
|
Tempo de subida e descida
|
<0.8ns
|
|
Jitter Intrínseco do Sinal Óptico
|
<0.2 UI
|
|
Ganho Diferencial
|
< ±1.5%
|
|
Fase Diferencial
|
< ±1°
|
|
Conector
|
BNC
|
|
Suportando vídeo
|
Câmera 5MP 4MP 3MP 1080P 720P
|
|
Dados PTZ
|
|
Protocolo
|
Padrão: RS485 (RS232/RS422 Opcional)
|
|
Número de canais
|
1
|
|
Conector
|
Blocos de terminais de 3 pinos
|
|
Taxa de Dados
|
0-200Kbps
|
|
Direções
|
Padrão: Simplex de Rx para Tx (BIDI duplex opcional)
|
|
Ambiental
|
|
Temperatura de Operação:
|
-15°C a 65°C (5°F a 149°F)
|
|
Temperatura de Armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade Relativa:
|
5% a 95% sem condensação
|
|
MTBF
|
> 100.000 horas
|
|
Elétrico e Mecânico
|
|
Entrada de Energia:
|
DC5V 2A
|
|
Consumo de Energia:
|
≤6W
|
|
Indicadores LED:
|
|
Fibra
|
Fibra Status
|
|
Vídeo
|
LED
|
|
Dados
|
Status dos dados
|
|
PWR
|
Status de Energia
|
|
Dimensões (LxPxA):
|
167 x 172 x 28 mm
|
|
Peso:
|
1.5Kg
|
|
Caixa:
|
Caixa de Metal
|
|
Opções de Montagem:
|
Montagem na parede/Montagem em rack
|
|
Aprovações Regulatórias
|
|
ISO9001
|
|
CE, RoHS e FCC
|
Informações de Pedido do Conversor de Fibra HD-Vídeo
|
Modelo
|
Detalhes
|
|
LNK-5MP-2V-20
|
Vídeo 2-Ch HD-AHD/CVI/TVI/CVBS (Câmera 5MP 4MP 3MP 1080P 720P), 20km, fibra única monomodo, FC, incluindo 1 transmissor e 1 receptor, usado em pares
|
|
LNK-5MP-2V-20R
|
Vídeo 2-Ch HD-AHD/CVI/TVI/CVBS (Câmera 5MP 4MP 3MP 1080P 720P ) + 1-Ch Dados Retroativos RS485 (para Câmeras PTZ), 20km, fibra única monomodo, FC, incluindo 1 transmissor e 1 receptor, usado em pares
|
Aplicação do Conversor de Fibra HD-Vídeo
Política de Pós-Venda e Garantia
É composto por atendimento ao cliente online e atendimento ao cliente por telefone, fornecendo consultoria de produtos,
suporte técnico remoto, serviços de manutenção e aceitação.
Política de Serviço: Substituição de três meses e garantia de três anos.
Substituição: Dentro de três meses após a compra de uma série de produtos, após testar a falha do produto
por técnicos e danos causados pelo homem por desastres não naturais, o comprador pode diretamente
ir ao ponto de compra para substituir o mesmo tipo de produtos. Ou um produto de desempenho comparável.
Se não houver problemas no teste do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e manutenção gratuita]
1. Danos causados por operação e manutenção não de acordo com as instruções no manual do produto.
2. Danos causados por fatores humanos, como entrada de tensão inadequada, entrada de água e quebra.
3. Danos aos produtos causados por desastres naturais, como raios, terremotos, incêndios, etc.
3. Alteração não autorizada das configurações inerentes ou reparo sem a permissão da empresa.
4. Produtos fora do âmbito da manutenção gratuita.
5. Danos causados por transporte, carregamento e descarregamento durante reparos enviados pelos clientes.
6. O código de barras ou modelo do produto no cartão de garantia do produto não está em conformidade com o próprio produto.
7. Falha ou dano causado por outros problemas não relacionados ao produto, como design, tecnologia, fabricação e qualidade.
