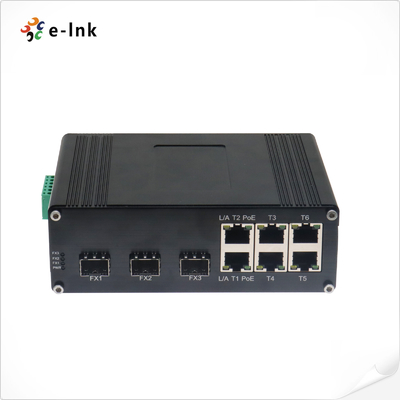

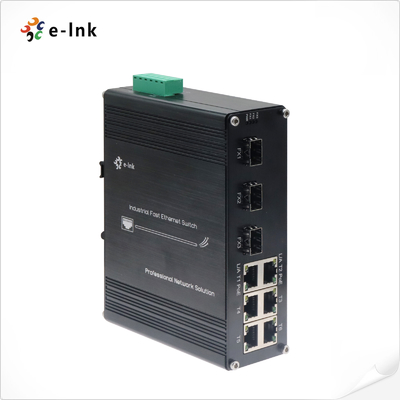

Industrial 6-Port PoE + Switch rápido + 3 portas de fibra 30W / Portão endurecido
Resumo
OSérie LNK-IMC306Pé um interruptor Ethernet industrial robusto que fornece6 Ethernet rápido
Portas PoE+ que fornecem até 30W cadae3 ligações ascendentes de fibra(SFP/SC/FC/ST opcional).
com uma tensão máxima de 80 V ou mais, mas não superior a 100 V,
Suporta a transmissão de dados e de energia confiável em ambientes adversos.
Entradas de 48 57VDC, montagem DIN-Rail, e ampla faixa de operação de -40°C a 80°C, este interruptor
Assegura uma implantação estável da rede para aplicações remotas e industriais.
Características
6× 10/100 portas Base-TX PoE+ RJ45, até 30 W por porta (total 180 W)
Portas de fibra de 3 × 100Base-FX, opcionais SFP/SC/FC/ST
Projeto de eficiência energética: EEE IEEE 802.3az, baixa potência em marcha lenta (5W)
Confiabilidade industrial: MTBF >200.000 horas, caixa de alumínio
Entrada de potência redundante de 48 ̊57 VDC com sobrecarga e proteção contra polaridade inversa
Temperatura de funcionamento alargada: -40°C a 80°C para ambientes adversos
DIN-Rail montável para fácil instalação do armário
Conformidade global: ISO9001, CE, EN55022, IEC ESD/Surge/EFT/RS
Índices técnicos
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3x Controle de fluxo
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3af Potência através da Ethernet
|
|
IEEE802.3at Alimentação através da Ethernet
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Memória do Buffer de Pacotes:
|
512K bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Tamanho da tabela de endereços:
|
1024 Endereços MAC
|
|
Interface
|
|
Conector:
|
6 x RJ45
|
|
Porta óptica:
|
3 x 100 Base-FX (SFP, SC, FC, ST Opcional)
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
48~ 57VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
180W Max. (PoE em uso)
|
|
5W Max. (PoE não em uso)
|
|
Padrão:
|
IEEE802.3af/at
|
|
PoE:
|
|
Portão:
|
RJ45 Porto 1 ~ Porto6
|
|
Potência por porta:
|
30 W Max por porta (modo B alternativo)
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Indicadores LED:
|
|
Potência:
|
PWR Situação
|
|
PoE:
|
Por estado do porto
|
|
Ethernet (por porta):
|
Ligação/Atividade
|
|
Fibras:
|
FX1, FX2, FX3
|
|
Dimensões (WxDxH):
|
150 x115 x50 mm
|
|
Peso:
|
0.6Quilos
|
|
Casco:
|
Aluminum Caso
|
|
Opções de montagem:
|
DIN-Rail
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
|
Modelo
|
Descrição
|
|
O LNK...IMC306P
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX (6- porta PoE+) + 3 portas 100BASE-FX Fibra, multimodo, dupla fibra, SC, 2 km
|
|
LNK-IMC306P-20
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX (6- porta PoE+) + 3 portas 100BASE-FX Fibra, modo único, dupla fibra, SC, 20KM
|
|
LNK-IMC306PS-20
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX (6- porta PoE+) + 3 portas 100BASE-FX Fibra, modo único, fibra única, SC, 20KM
|
|
LNK-IMC306PF-20
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX(6- porta PoE+)+ 3 portas 100BASE-FX Fibras, simples Modo, fibra única, FC, 20 km
|
|
LNK-IMC306P-SFP
|
Indústria6- porta 10/100BASE-T (6- porta PoE+) +3 portas 100BASE SFP Interruptor Ethernet
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
► Default DIN-Rail Bracket installed.
|
|
Opções de energia
|
- Não.240W/5A 48VDC fonte de alimentação DIN-Rail.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
