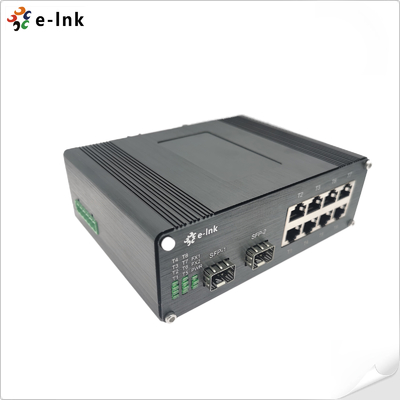

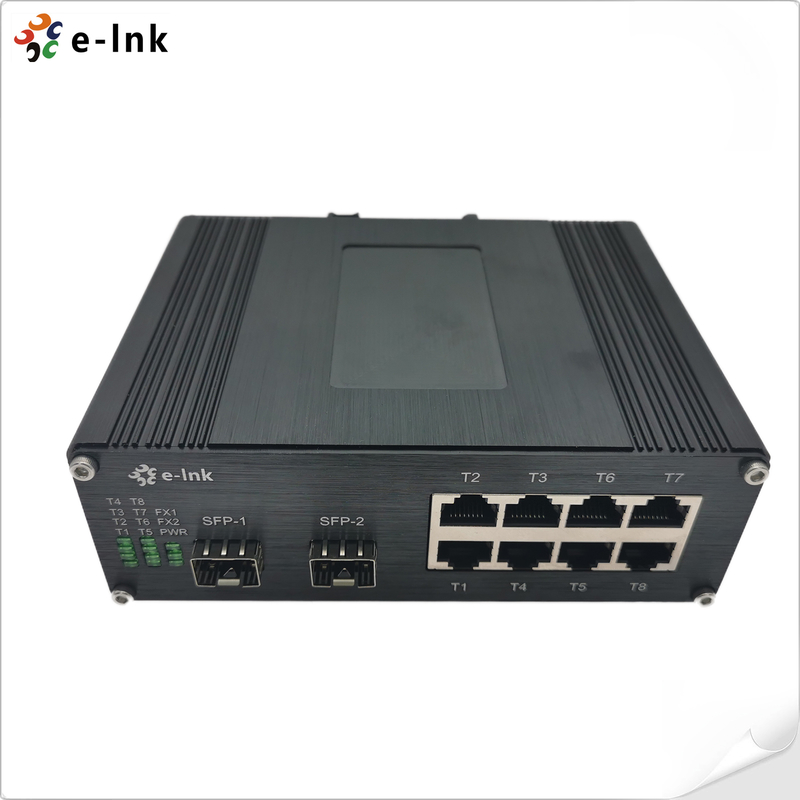

Industrial 8-Port 10/100/1000T 802.3at PoE + 2-Port100/Comutação Ethernet 1000BASE-X
Análise geral do comutador Ethernet industrial
OLNK-IMC208GPA série é de qualidade industrial,interruptor PoE+ endurecidoconcebidos para utilização
O projecto tem como objectivo a melhoria da qualidade dosPortas 8x 10/100/1000Base-TX RJ45 com suporte PoE+ (IEEE 802.3at/af),
Entregaaté 30 W por portaTambém temPortas de fibra óptica base-FX 2x 100/1000que são compatíveis
Este interruptor robusto permite a transmissão simultânea de fibras de fibra
de energia e dados para dispositivos conectados, tais comoCâmaras IP,pontos de acesso sem fioseTelemóveis VoIP,
graças ao seu design robusto, pode operar de forma fiável em condições extremas,
tornando-a ideal para automação industrial, sistemas de vigilância e implantações de redes remotas, onde
A conectividade e o fornecimento de energia são críticos.
Características do Comutador Ethernet Industrial
- Não.Equipados com8 × 10/100/1000Portas base-TX RJ45e2 × 100/1000Portas de fibra de base-FXpara
implantação flexível da rede.
- Não.Apoio às portas RJ4510/100/1000Mbps full/half-duplex, negociação automática e MDI/MDIX automático.
- Não.Cumprir o disposto no n.o 1 do presente artigoIEEE 802.3at PoE+, entregando até30 W por portapara alimentação de câmaras IP,
APs sem fio, e outros dispositivos.
- Não.Compatível com várias opções de fibras:SFP, SC, FC e ST (facultativo).
- Não.ApoioControle de fluxo IEEE 802.3xeIEEE 802.3az Ethernet de Eficiência Energética (EEE)para
operação fiável e de poupança de energia.
- Não.Construído comentrada de potência redundantepara melhorar a fiabilidade e o tempo de funcionamento do sistema.
- Não.Para uso industrial, com:Suporte de montagem do carril DINe umtemperatura de funcionamento ampla
Intervalo de -40°C a 80°C (-40°F a 176°F).
Índices Técnicos dos Comutadores Ethernet Industriais
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3af Potência através da Ethernet
|
|
IEEE802.3at Alimentação através da Ethernet
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
2.75M bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Comprimento máximo do pacote:
|
Quadro Jumbo de 9K bytes
|
|
Tamanho da tabela de endereços:
|
4K Endereços MAC
|
|
Interface
|
|
Conector:
|
8 x RJ45
|
|
Porta óptica:
|
2 x100/Base 1000...FX (SFP, SC, FC, ST Opcional)
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
48~ 57VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
253W Max. (PoE em uso)
|
|
5W Max. (PoE não em uso)
|
|
Padrão:
|
IEEE802.3af/at
|
|
PoE:
|
|
Portão:
|
RJ45 Porto 1 ~ Porto8
|
|
Potência por porta:
|
30 W Max por porta
|
|
Atribuição do pin de alimentação
|
1/2 ((+), 3/6 ((-) ou 4/5 ((+), 7/8 ((-)
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Indicadores LED:
|
|
Potência:
|
Power1, Power2 Status
|
|
PoE:
|
Por estado do porto
|
|
Ethernet ((Por porta):
|
Ligação/Atividade
|
|
Fibras:
|
FX1, FX2
|
|
Dimensões (WxDxH):
|
150 x115 x50 mm
|
|
Peso:
|
0.6Quilos
|
|
Casco:
|
Caixa de alumínio
|
|
Opções de montagem:
|
Instalação DIN-Rail
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda de comutadores Ethernet industriais
|
Modelo
|
Descrição
|
|
O LNK...IMC208GP
|
Indústria Interruptor Ethernet: 8 portas 10/100/1000Base-TX (8- porta PoE+) + 2 portas 100/1000BASE-X Fibra, Multimodo, Fibra Dupla, SC,550m
|
|
LNK-IMC208GP-20
|
Indústria Interruptor Ethernet: 8 portas 10/100/1000Base-TX (8- porta PoE+) + 2 portas 100/1000BASE-X Fibra, modo único, dupla fibra, SC, 20KM
|
|
LNK-IMC208GPS-20
|
Indústria Interruptor Ethernet: 8 portas 10/100/1000Base-TX (8- porta PoE+) + 2 portas 100/1000BASE-X Fibra, modo único, fibra única, SC, 20KM
|
|
LNK-IMC208GPF-20
|
Indústria Interruptor Ethernet: 8 portas 10/100/1000Base-TX(8- porta PoE+)+ 2 portas 100/1000BASE-X Fibras, simples Modo, fibra única, FC, 20 km
|
|
LNK-IMC208GP-SFP
|
Indústria8- porta 10/100/1000BASE-T (8- porta PoE+) +2 portas 100/1000BASE SFP Interruptor Ethernet
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
¢ Instalado o suporte DIN-Rail por defeito
|
|
Opções de energia
|
- Não.240W/5A 48VDC fonte de alimentação DIN-Rail.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
Aplicação do Switch Ethernet Industrial
Políticas pós-venda e de garantia
É composto por:serviço ao cliente onlineeserviço telefónico ao cliente, que prevêConsultoria de produtos,
Suporte técnico remoto,Serviços de manutenção e aceitação.
Política de serviços: Troca de três meses e garantia de três anos.
Substituição: No prazo de três meses a contar da aquisição de uma série de produtos, após teste da falha do produto
Os danos causados pelos técnicos e pelos danos causados pelo homem causados por desastres não naturais, o comprador pode
Ir ao ponto de compra para substituir o mesmo tipo de produtos.Ou um produto de desempenho comparável.
Se não houver problemas no ensaio do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem causados por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e da manutenção gratuita]
1- Danos causados pela utilização e manutenção não conformes com as instruções do manual do produto.
2- Danos causados por factores humanos, tais como entrada de tensão inadequada, entrada de água e quebra.
3- Danos a produtos causados por catástrofes naturais, tais como relâmpagos, terramotos, incêndios, etc.
3Alteração não autorizada das configurações inerentes ou reparação sem permissão da empresa.
4- Produtos para além do âmbito da manutenção gratuita.
5- Danos causados pelo transporte, carregamento e descarregamento durante as reparações enviadas pelos clientes.
6O código de barras ou modelo do produto no cartão de garantia do produto não é conforme com o produto em si.
7- Falhas ou danos causados por outros problemas não relacionados com o produto, tais como a concepção, a tecnologia, a fabricação e a qualidade.
