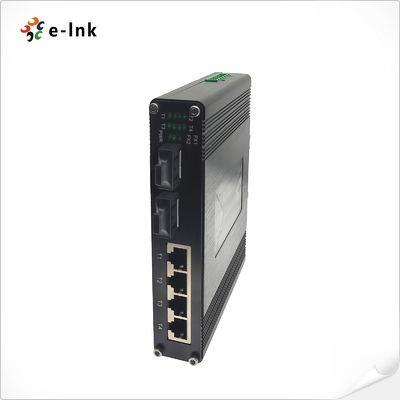

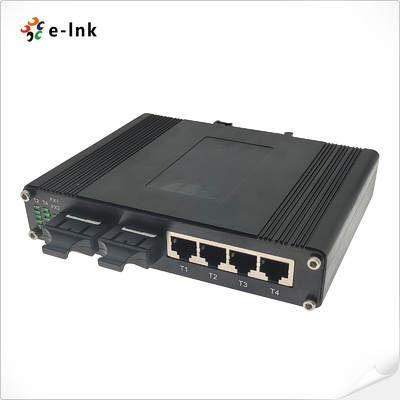

Industrial 4-Port Gigabit RJ45 + 2-Port Gigabit Fibra Ethernet Switch Potência redundante
Resumo
O LNK-IMC204G é um endurecido 4-Port 10/100/1000Base-TX + 2-Port 1000Base-FX
computação Ethernet industrial concebida para a transmissão de dados de alta velocidade e fiabilidade em condições adversas
As portas RJ45 suportam negociação automática, duplex completo/meio e MDI/MDIX automático,
enquanto as portas de fibra suportam módulos SFP, SC, FC ou ST de modo único ou multimodo.
entrada de energia redundante de 12~58VDC, opções DIN-Rail e de montagem na parede e um sistema de operação
gama de temperatura de -40°C a 80°C, este interruptor é ideal para câmaras IP, acesso sem fio
A integração das redes industriais em locais remotos.
Características
Portas RJ45 4× Gigabit com MDI/MDIX automático e suporte full/half-duplex
Portas de fibra de base-X 2 × 1000 (SFP/SC/FC/ST opcionais)
Suporta IEEE802.3x Controle de fluxo e Ethernet de eficiência energética (EEE)
Entrada de potência redundante de 12~58VDC com sobrecarga e proteção contra polaridade inversa
Instalação DIN-Rail ou instalada na parede
Temperatura de funcionamento alargada: -40°C ~ 80°C
Comutação de armazenamento e encaminhamento com buffer de pacotes de 1 Mbit e 2048 endereços MAC
Caixa de alumínio de qualidade industrial compacta
Indicadores LED de potência, ligação/atividade Ethernet e estado da fibra
Conformidade EMC e segurança certificada (EN55022, EN55024, série IEC 61000-4)
Índices técnicos
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3x Controle do caudal
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
1M bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Tamanho da tabela de endereços:
|
2048 Endereços MAC
|
|
Interface
|
|
Conector:
|
4 x RJ45
|
|
Porta óptica:
|
2 x 1000 Base-FX (SFP, SC, FC, ST Opcional)
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
12 ~ 58VDC , Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
5W Max.
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Indicadores LED:
|
|
Potência:
|
Power1, Power2 Status
|
|
Ethernet ((Por porta):
|
Ligação/Atividade
|
|
Portão de fibra:
|
FX1, FX2
|
|
Dimensões (WxDxH):
|
150 x115 x30 mm
|
|
Peso:
|
0.5Quilos
|
|
Casco:
|
Caixa de alumínio
|
|
Opções de montagem:
|
DIN-Rail / Mural
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
|
Modelo
|
Descrição
|
|
O LNK...IMC204G
|
Indústria Comutador Ethernet: 4-Port 10/100/1000Base-TX+ 2 portas 1000BASE-FX Fibra, Multimodo, Fibra Dupla, SC,550m
|
|
LNK-IMC204G-20
|
Indústria Comutador Ethernet: 4-Port 10/100/1000Base-TX+ 2 portas 1000BASE-FX Fibra, modo único, dupla fibra, SC, 20KM
|
|
LNK-IMC204GS-20
|
Indústria Comutador Ethernet: 4-Port 10/100/1000Base-TX+ 2 portas 1000BASE-FX Fibra, modo único, fibra única, SC, 20KM
|
|
LNK-IMC204GF-20
|
Indústria Comutador Ethernet: 4-Port 10/100/1000Base-TX+ 2 portas 1000BASE-FX Fibras, simples Modo, fibra única, FC, 20 km
|
|
LNK-IMC204G-SFP
|
Indústria4- porta 10/100/1000BASE-T + 1 porta 1000Interruptor Ethernet BASE SFP
|
|
Opções de montagem
|
O sistema deve ser equipado com um dispositivo de fixação de parede.
|
|
Opções de energia
|
- Não.24W/1A24VDC DIN-Rail Power Supply, fio aberto para o bloco terminal.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
