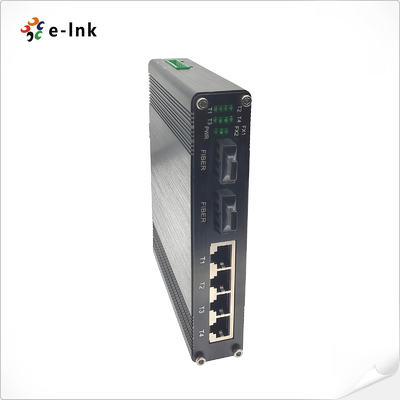

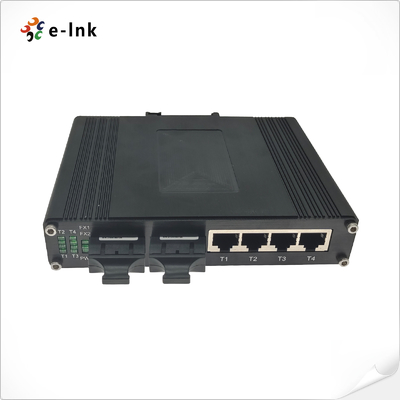

Potência redundante do interruptor Ethernet industrial de 4 portas 10/100T + 2 portas 100FX
Resumo
OLNK-IMC204é um duro4 portas 10/100Base-T + 2 portas 100Base-FXindustriais
Interruptor Ethernet, fornecendo transmissão de dados confiável em ambientes adversos.
SuportesFull/Half duplex, Auto MDI/MDIX, enquanto as portas de fibra suportamde modo único ou
Módulos SFP, SC, FC ou ST multi-modo. Comentradas de energia de corrente contínua redundantes, DIN-Rail e
opções de montagem na parede e uma ampla gama de funcionamento de -40°C a 80°C, este interruptor é ideal paraP.I.
câmaras, pontos de acesso sem fios e redes de automação industrialAtravés do controle remoto
localizações.
Características
Portas RJ45 de 4 × 10/100Base-Tcom MDI/MDIX automático, suporte full/half-duplex
Portos de fibra de base 2 × 100Base-FX(SFP/SC/FC/ST opcional)
Suporta controle de fluxo IEEE802.3xeEthernet com eficiência energética (EEE)
Entrada de potência redundante de 12~58VDCcom proteção contra sobrecarga e polaridade inversa
Instalação DIN-Rail ou instalada na parede
Temperatura de funcionamento alargada:-40°C ~ 80°C
MTBF > 200 000 horaspara a fiabilidade a longo prazo
Troca de armazenamento e transferênciacom buffer de pacotes 512K e endereços MAC 1024
Casas metálicas compactaspara durabilidade industrial
Indicadores LEDpara potência, ligação/atividade Ethernet e estado da fibra
Conformidade EMC e segurança certificada(EN55022, EN55024, série IEC 61000-4)
Índices técnicos
|
Ethernet
|
|
Padrões:
|
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX
|
|
IEEE802.3 100Base-FX
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3X Controle de fluxo
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Memória do Buffer de Pacotes:
|
512K pedaços
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Tamanho da tabela de endereços:
|
1024 Endereços MAC
|
|
Interface
|
|
Conector:
|
4 x RJ45
|
|
Porta óptica:
|
2 x 100 base-X (SFP, SC, FC, ST Opcional)
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
12 ~ 58VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
5W Max.
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Indicadores LED:
|
|
Potência:
|
Power1, Power2 Status
|
|
Ethernet (por porta):
|
Ligação/Atividade
|
|
Portão de fibra:
|
FX1, FX2
|
|
Dimensões (WxDxH):
|
150 x115 x30 mm
|
|
Peso:
|
0.5Quilos
|
|
Casco:
|
Caixa de metal
|
|
Opções de montagem:
|
DIN-Rail / Mural
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
|
Modelo
|
Descrição
|
|
O LNK...IMC204
|
Indústria Comutador Ethernet: 4-Port 10/100Base-TX+ 2 portas 100BASE-FX Fibra, multimodo, dupla fibra, SC, 2 km
|
|
LNK-IMC204-20
|
Indústria Comutador Ethernet: 4-Port 10/100Base-TX+ 2 portas 100BASE-FX Fibra, modo único, dupla fibra, SC, 20KM
|
|
LNK-IMC204S-20
|
Indústria Comutador Ethernet: 4-Port 10/100Base-TX+ 2 portas 100BASE-FX Fibra, modo único, fibra única, SC, 20KM
|
|
LNK-IMC204F-20
|
Indústria Comutador Ethernet: 4-Port 10/100Base-TX+ 2 portas 100BASE-FX Fibra, modo único, fibra única, FC, 20KM
|
|
LNK-IMC204-SFP
|
Indústria4- porta 10/100BASE-T + 1 porta 100Interruptor Ethernet BASE SFP
|
|
Opções de montagem
|
O sistema deve ser equipado com um dispositivo de fixação de parede.
|
|
Opções de energia
|
- Não.24W/1A24VDC DIN-Rail Power Supply, fio aberto para o bloco terminal.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|

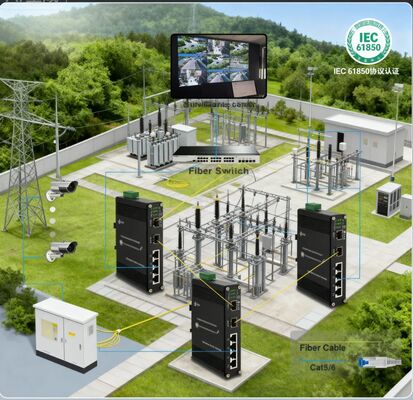

Aplicação
