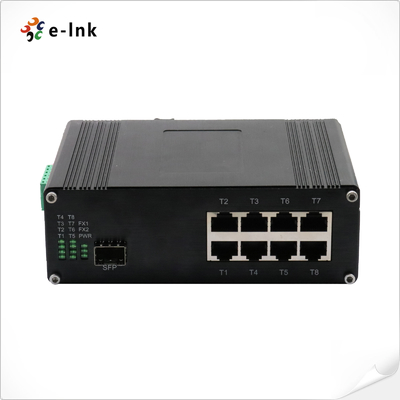

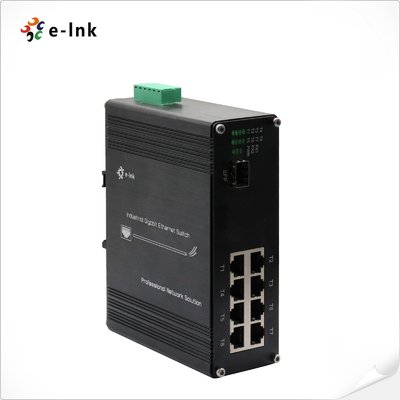

Switch PoE++ Gigabit Industrial de 8 Portas + 1 Uplink de Fibra Óptica 100W/Porta
Visão Geral
O LNK-IMC108GP100 é um switch Ethernet industrial de 8 portas Gigabit PoE++ + 1 porta 100/1000Base-X
que oferece PoE++ de alta potência (até 100W por porta) e
conectividade de dados estável. Com um orçamento total de energia PoE de 360W, entradas de energia redundantes de 48~57VDC
e uma estrutura de alumínio resistente que suporta instalação em trilho DIN, este switch
é ideal para alimentar e conectar câmeras IP PTZ, APs sem fio de alta potência, dispositivos IoT industriais
e outros equipamentos de missão crítica em ambientes hostis.
Recursos
8× portas Gigabit RJ45 PoE++ (IEEE802.3af/at/bt, 100W máx. por porta, 360W total)
1× uplink de fibra 100/1000Base-X (SFP/SC/FC/ST opcional)
Auto MDI/MDIX, Auto-negociação, suporte Full/Half-duplex
Suporta Quadros Jumbo de 9K para transmissão eficiente de dados grandes
Entradas de energia redundantes de 48~57VDC com proteção contra sobrecarga e polaridade reversa
Ampla faixa de temperatura operacional: -40°C ~ 80°C, MTBF >200.000 horas
Baixo consumo de energia: ≤5W (PoE não em uso)
Comutação store-and-forward com buffer de 2,75M e tabela MAC de 4K
Estrutura de alumínio de grau industrial, montagem em trilho DIN
Ethernet Eficiente em Energia (EEE) e Controle de Fluxo IEEE 802.3x
Conformidade certificada EMC e Segurança (EN55022, EN55024, série IEC 61000-4)
Índices Técnicos
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3x Controle de Fluxo
|
|
IEEE 802.3az Ethernet Eficiente em Energia (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
f/at/btt Power over Ethernet
|
|
Encaminhamento & FiltragemTaxa: 14.880pps (10Mbps)
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
|
2,75
|
M bitsTipo de Processamento:
|
|
Store-and-Forward
|
Comprimento Máximo do Pacote:
|
|
9K Bytes Jumbo Frame
|
Tamanho da Tabela de Endereços:
|
|
4K
|
Endereços MAC Interface
|
|
Conector:
|
|
8
|
) + 1-porta Porta Óptica:
|
|
1
|
x 50Opções de Montagem(SFP, SC, FC, ST Opcional) Ambiental
|
|
Temperatura de Operação:
|
|
-40°C a 80°C (-40°F a 176°F)
|
Temperatura de Armazenamento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidade Relativa:
|
|
5% a 95% sem condensação
|
MTBF
|
|
> 200.000 horas
|
Elétrico e Mecânico
|
|
Entrada de Energia:
|
|
48
|
VDC,Energia Redundante (Bloco de Terminais de 6 pinos) Consumo de Energia:
|
|
360
|
W Máx. (PoE em uso)5W Máx. (PoE não em uso)
|
|
Padrão:
|
|
IEEE802.3a
|
f/at/btPoE:
|
|
Status por Porta
|
|
RJ45
|
Porta 1 ~ Porta 8) + 1-porta
|
|
10
|
Atribuição de Pinos de Energia
|
|
1/2(+), 3/6(-) ou 4/5(+), 7/8(-)
|
Proteção:
|
|
Sobrecarga de Entrada de Energia:
|
|
Redefinível Automaticamente
|
Polaridade Reversa:
|
|
Presente
|
Indicadores LED:
|
|
Energia:
|
|
Status de Energia1, Energia2
|
PoE:
|
|
Status por Porta
|
Ethernet (Por Porta):
|
|
Link/Atividade
|
Fibra
|
|
:FX1
|
Dimensões (LxPxA):
|
|
150
|
x 50x 50mm Peso:
|
|
0,6
|
KgEstrutura:Estrutura de Alumínio
|
|
Opções de Montagem:
|
Montagem em trilho DIN
|
|
Aprovações Regulatórias
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surto)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informações para Pedidos
|
|
Modelo
|
Descrição
|
LNK-IMC108GP100
|
Switch Ethernet Industrial: 8 Portas 10/
|
|
10
|
-portas PoE+ ++ 1-Porta 100/+ 1-Porta 100/ BASE SFP Ethernet Switch Opções SFP► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP8 -portas 10/100/1000LNK-IMC108GP100-20Switch Ethernet Industrial: 8 Portas 10/10
|
|
0/1000
|
-portas PoE+ ++ 1-Porta 100/+ 1-Porta 100/ BASE SFP Ethernet Switch Opções SFP► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP8 -portas 10/100/10000/1000
|
|
Base-TX
|
-portas PoE+ ++ 1-Porta 100/+ 1-Porta 100/ BASE SFP Ethernet Switch Opções SFP► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP8 -portas 10/100/1000Base-TX
|
|
(8
|
-portas PoE+ ++ 1-Porta 100/1000Base-X BASE SFP Ethernet Switch Opções SFP► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP8-portas 10/100/1000BASE-T (8
|
|
-portas PoE+
|
+) + 1-porta 100/1000 BASE SFP Ethernet Switch Opções SFP► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP► O módulo SFP deve ser adquirido separadamente.Opções de Montagem► Suporte de trilho DIN padrão instalado.Opções de Energia►
|
|
48
|
0W/
|
|
10
|
|
A Fonte de Alimentação de Trilho DIN de 48VDC. Fio Aberto para Bloco de Terminais.
|
► A fonte de alimentação deve ser adquirida separadamente.
|
|
