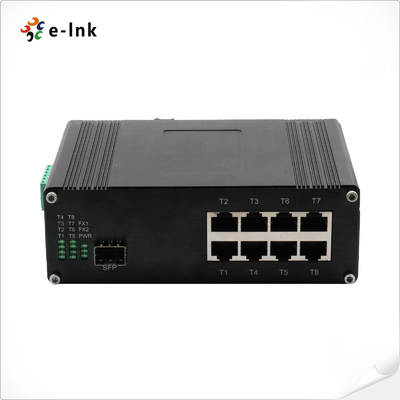

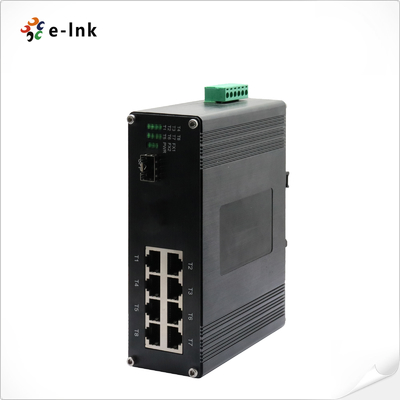

Industrial 8-Port Gigabit 802.3bt PoE++ Switch + 1 Fibra Uplink 90W/Port
Resumo
O LNK-IMC108GP90 é um PoE++ Gigabit de 8 portas + 1 porta 100/1000Base-X
comutador Ethernet industrial que fornece PoE++ de alta potência (até 90W por porta) e
Conectividade de dados confiável, com um orçamento total de energia PoE de 360W, redundante 48~57VDC
entrada de energia, e um invólucro de alumínio resistente suportando instalação DIN-Rail, este interruptor
É ideal para aplicações de alta demanda, como câmaras IP PTZ, pontos de acesso sem fio, IoT industrial
A utilização de dispositivos e redes remotas em ambientes adversos.
Características
Portas PoE++ de 8× Gigabit RJ45 (IEEE802.3af/at/bt, 90W max por porta, 360W no total)
1 × 100/1000Fibra de base-X uplink (SFP/SC/FC/ST opcional)
Auto MDI/MDIX, Auto-negociação, suporte Full/Half-duplex
Suporta quadros Jumbo 9K para transmissão de dados grandes
Entrada de potência redundante de 48 ~ 57VDC com sobrecarga e proteção contra polaridade inversa
Temperatura de funcionamento alargada: -40°C ~ 80°C, MTBF >200.000 horas
Baixo consumo de energia: ≤ 5 W (PoE não utilizado)
Comutação de armazenamento e encaminhamento com buffer de 2,75M e tabela MAC 4K
Caixa de alumínio de qualidade industrial, suporte DIN-Rail
Ethernet eficiente em termos energéticos (EEE) e controlo de fluxo IEEE 802.3x
Conformidade EMC e segurança certificada (EN55022, EN55024, série IEC 61000-4)
Índices técnicos
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
Eu...EEE802.3x Controle de fluxo
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3af Potência através da Ethernet
|
|
IEEE802.3at Alimentação através da Ethernet
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
2.75M bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Comprimento máximo do pacote:
|
Quadro Jumbo de 9K bytes
|
|
Tamanho da tabela de endereços:
|
4K Endereços MAC
|
|
Interface
|
|
Conector:
|
8 x RJ45
|
|
Porta óptica:
|
1 x100/1000Base-X (SFP, SC, FC, ST Opcional)
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
48~ 57VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
360W Max. (PoE em uso)
|
|
5W Max. (PoE não em uso)
|
|
Padrão:
|
IEEE802.3af/at/bt
|
|
PoE:
|
|
Portão:
|
RJ45 Porto 1 ~ Porto8
|
|
Potência por porta:
|
90W Max por porta
|
|
Atribuição do pin de alimentação
|
1/2 ((+), 3/6 ((-) ou 4/5 ((+), 7/8 ((-)
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Indicadores LED:
|
|
Potência:
|
Power1, Power2 Status
|
|
PoE:
|
Por estado do porto
|
|
Ethernet (por porta):
|
Ligação/Atividade
|
|
Fibras:
|
FX1
|
|
Dimensões (WxDxH):
|
150 x115 x50 mm
|
|
Peso:
|
0.6Quilos
|
|
Casco:
|
Caixa de alumínio
|
|
Opções de montagem:
|
Instalação DIN-Rail
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
|
Modelo
|
Descrição
|
|
LNK-IMC108GP90
|
Indústria Interruptor Ethernet: 8 portas 10/100/1000Base-TX (8- Port PoE++) + 1-Porto 100/1000Base-XFibra, Multimodo, Fibra Dupla, SC,550m
|
|
LNK-IMC108GP90-20
|
Indústria Interruptor Ethernet: 8 portas 10/100/1000Base-TX (8- Port PoE++) + 1-Porto 100/1000Base-XFibra, modo único, dupla fibra, SC, 20KM
|
|
LNK-IMC108GPS90-20
|
Indústria Interruptor Ethernet: 8 portas 10/100/1000Base-TX (8- Port PoE++) + 1-Porto 100/1000Base-XFibra, modo único, fibra única, SC, 20KM
|
|
LNK-IMC108GPF90-20
|
Indústria Interruptor Ethernet: 8 portas 10/100/1000Base-TX(8- Port PoE++)+ 1-Porto 100/1000Base-XFibras, Modo único, fibra única, FC, 20KM
|
|
LNK-IMC108GP90-SFP
|
Indústria8- porta 10/100/1000BASE-T (8- Port PoE++) + 1 porto100/1000Interruptor Ethernet BASE SFP
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
► Default DIN-Rail Bracket installed.
|
|
Opções de energia
|
- Não.480W/10Uma fonte de alimentação DIN-Rail de 48VDC.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
