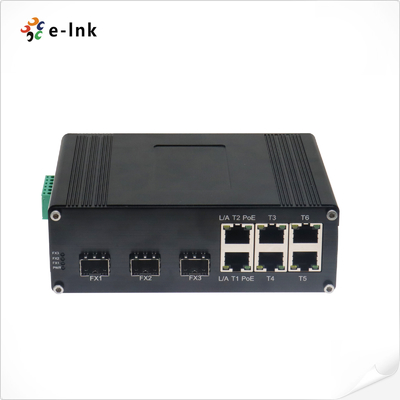

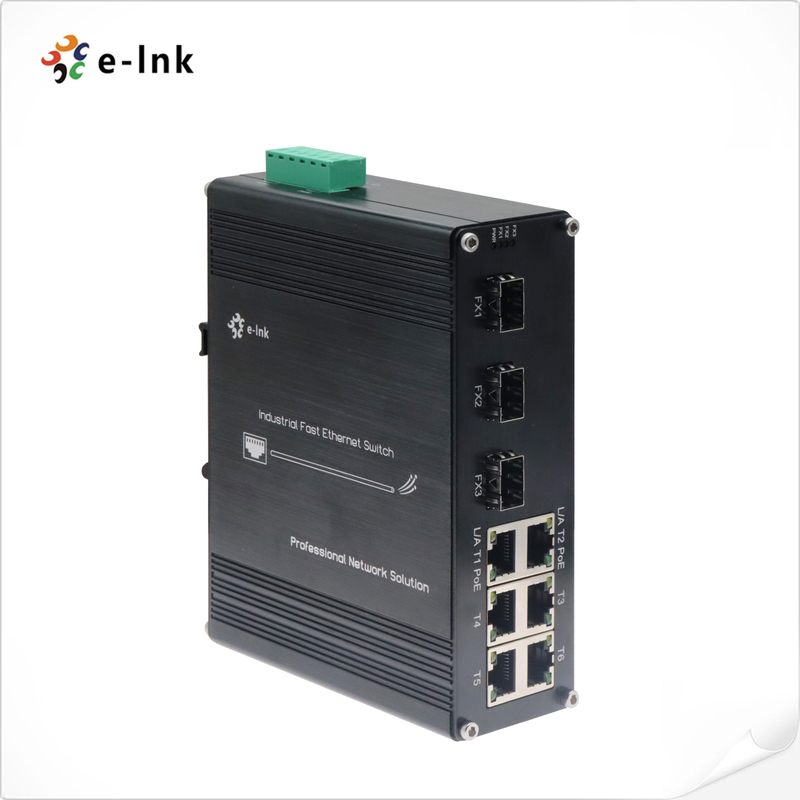

Indústria6- Porta 10/100T 802.3af/em PoE +3- Port 100BASE-FX Ethernet Switch
Análise geral do comutador Ethernet industrial
OLNK-IMC306PA série é um robusto 9 portas IndustrialInterruptor PoE+ Ethernet, construído para
A tecnologia de ponta é a que permite a implantação de dispositivos a motor em ambientes externos e industriais exigentes.
Portas PoE+ 6x 10/100Base-TX, fornecendo até 30W por porta para dispositivos comoCâmaras IP
e pontos de acesso sem fios, comPortas de fibra óptica base-FX 3x 100para viagens de longa distância,
Conexões de espinha dorsal imunes ao ruído.
Este interruptor endurecido simplifica a arquitetura da rede através da transmissão de dados e energia
através de um único cabo Ethernet, reduzindo drasticamente os custos de instalação e a complexidade.
O seu design robusto garante uma operação fiável para aplicações críticas como a segurança do perímetro,
Sistemas de transporte inteligentes (ITS) e automação de fábricas, mesmo sob temperaturas extremas
e condições.
Características do Comutador Ethernet Industrial
- 6 × 10/100 portas Base-TX + 3 × 100 portas Base-FXpara redes de Ethernet e fibra flexíveis
- Portas RJ45 de 10/100Mbpscom suporte Full/Half-duplex, Auto-negociação e Auto MDI/MDIX
- Apoio ao PoE+: Compatível com a norma IEEE 802.3af/at, fornecendo até30 W por porta
- Opções flexíveis de fibras: opções de interface SFP, SC, FC ou ST
- Transmissão estável de dadoscom regulagem de fluxo IEEE 802.3x
- Projetos de eficiência energéticaCompatível com a norma IEEE 802.3az (EEE)
- Entrada de energia redundantepara alta fiabilidade em aplicações críticas
- Instalação do DIN-Railpara instalação industrial fácil e segura
- Temperatura de funcionamento ampla: -40°C a 80°C (-40°F a 176°F), ideal para ambientes adversos
Índices Técnicos dos Comutadores Ethernet Industriais
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3x Controle de fluxo
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3af Potência através da Ethernet
|
|
IEEE802.3at Alimentação através da Ethernet
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Memória do Buffer de Pacotes:
|
512K bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Tamanho da tabela de endereços:
|
1024 Endereços MAC
|
|
Interface
|
|
Conector:
|
6 x RJ45
|
|
Porta óptica:
|
3 x 100 Base-FX (SFP, SC, FC, ST Opcional)
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
48~ 57VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
180W Max. (PoE em uso)
|
|
5W Max. (PoE não em uso)
|
|
Padrão:
|
IEEE802.3af/at
|
|
PoE:
|
|
Portão:
|
RJ45 Porto 1 ~ Porto6
|
|
Potência por porta:
|
30 W Max por porta (modo B alternativo)
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Indicadores LED:
|
|
Potência:
|
PWR Situação
|
|
PoE:
|
Por estado do porto
|
|
Ethernet (por porta):
|
Ligação/Atividade
|
|
Fibras:
|
FX1, FX2, FX3
|
|
Dimensões (WxDxH):
|
150 x115 x50 mm
|
|
Peso:
|
0.6Quilos
|
|
Casco:
|
Aluminum Caso
|
|
Opções de montagem:
|
DIN-Rail
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda de comutadores Ethernet industriais
|
Modelo
|
Descrição
|
|
O LNK...IMC306P
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX (6- porta PoE+) + 3 portas 100BASE-FX Fibra, multimodo, dupla fibra, SC, 2 km
|
|
LNK-IMC306P-20
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX (6- porta PoE+) + 3 portas 100BASE-FX Fibra, modo único, dupla fibra, SC, 20KM
|
|
LNK-IMC306PS-20
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX (6- porta PoE+) + 3 portas 100BASE-FX Fibra, modo único, fibra única, SC, 20KM
|
|
LNK-IMC306PF-20
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX(6- porta PoE+)+ 3 portas 100BASE-FX Fibras, simples Modo, fibra única, FC, 20 km
|
|
LNK-IMC306P-SFP
|
Indústria6- porta 10/100BASE-T (6- porta PoE+) +3 portas 100BASE SFP Interruptor Ethernet
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
► Default DIN-Rail Bracket installed.
|
|
Opções de energia
|
- Não.240W/5A 48VDC fonte de alimentação DIN-Rail.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
Aplicação de comutadores Ethernet industriais
