Indústria6- Porto10/100Base-T +3- portão 100BASE-FX Ethernet Switch
Análise geral do comutador Ethernet industrial

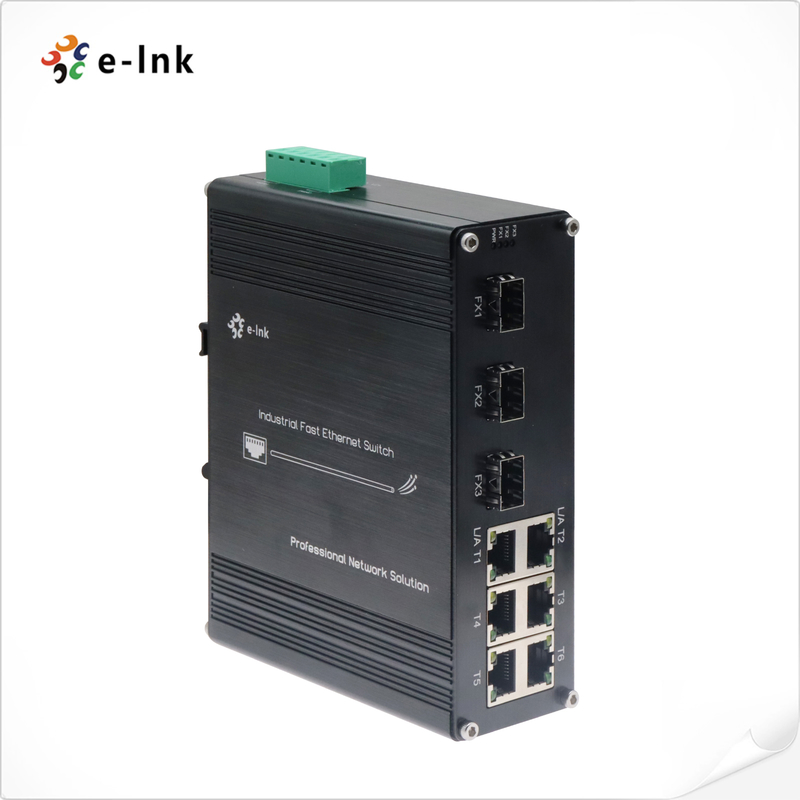

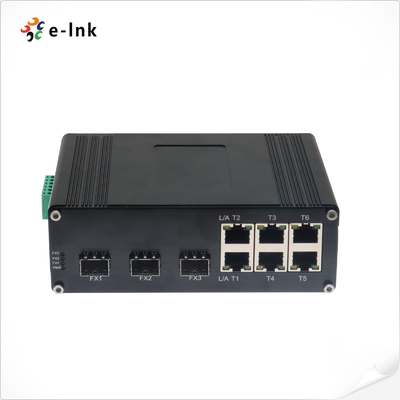

OLNK-IMC306A série é um robusto comutador Ethernet industrial de 9 portas, projetado
O sistema de transmissão de dados é um sistema de transmissão de dados de alta qualidade, que permite uma transmissão de dados confiável em ambientes adversos.10/100 portas RJ45 de cobre base-TX
com negociação automática e MDI/MDI-X automático, mais 3xPortas de fibra óptica 100Base-FX
para conectividade versátil de modo único ou multimodo.
Projetado para durabilidade operacional, este interruptor endurecido é a solução ideal para
É capaz de conectar de forma transparente equipamentos críticos, como
Câmaras IP,pontos de acesso sem fios, eSistemas de controlo industrialentre localizações remotas,
assegurar a estabilidade da rede em aplicações exigentes, como a vigilância ao ar livre, a automação de fábricas,
e sistemas de transporte inteligentes.
Características do Comutador Ethernet Industrial
- 6 × 10/100 portas Base-TX + 3 × 100 portas Base-FXpara conectividade flexível Ethernet e fibra
- Portas RJ45 de 10/100Mbpscom suporte Full/Half-duplex, Auto-negociação e Auto MDI/MDIX
- Opções múltiplas de fibra: Interfaces SFP, SC, FC ou ST disponíveis
- Transmissão de dados fiávelcom regulagem de fluxo IEEE 802.3x
- Eficiência energéticaProjeto conforme com a norma IEEE 802.3az (EEE)
- Entrada de energia redundantepara melhorar a fiabilidade do sistema
- Instalação do DIN-Railpara instalação industrial fácil e segura
- Temperatura de funcionamento amplagama de -40°C a 80°C (-40°F a 176°F) para ambientes adversos
Índices Técnicos dos Comutadores Ethernet Industriais
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3x Controle de fluxo
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Memória do Buffer de Pacotes:
|
512K bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Tamanho da tabela de endereços:
|
1024 Endereços MAC
|
|
Interface
|
|
Conector:
|
6 x RJ45
|
|
Porta óptica:
|
3 x 100 Base-FX (SFP, SC, FC, ST Opcional)
|
|
Porta Ethernet
|
RJ45 Porto 1 ~ Porto6
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
12 ~ 48VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
5W Max.
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Indicadores LED:
|
|
Potência:
|
PWR Situação
|
|
Ethernet (por porta):
|
Ligação/Atividade
|
|
Fibras:
|
FX1, FX2, FX3
|
|
Dimensões (WxDxH):
|
150 x 115 x 50 mm
|
|
Peso:
|
0.6Quilos
|
|
Casco:
|
Caixa de alumínio
|
|
Opções de montagem:
|
DIN-Rail
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda de comutadores Ethernet industriais
|
Modelo
|
Descrição
|
|
O LNK...IMC306
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX+ 3 portas 100BASE-FX Fibra, multimodo, dupla fibra, SC, 2 km
|
|
LNK-IMC306-20
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX+ 3 portas 100BASE-FX Fibra, modo único, dupla fibra, SC, 20KM
|
|
LNK-IMC306S-20
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX+ 3 portas 100BASE-FX Fibra, modo único, fibra única, SC, 20KM
|
|
LNK-IMC306F-20
|
Indústria Interruptor Ethernet: 6 portas 10/100Base-TX + 3 portas 100BASE-FX Fibras, simples Modo, fibra única, FC, 20 km
|
|
LNK-IMC306-SFP
|
Indústria6- porta 10/100BASE-T +3- Porto 100Interruptor Ethernet BASE SFP
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
► Default DIN-Rail Bracket installed.
|
|
Opções de energia
|
- Não.24W/1A24VDC fonte de alimentação DIN-Rail.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
Aplicação de comutadores Ethernet industriais
Políticas pós-venda e de garantia
É composto por:serviço ao cliente onlineeserviço telefónico ao cliente, que prevêConsultoria de produtos,
Suporte técnico remoto,Serviços de manutenção e aceitação.
Política de serviços: Troca de três meses e garantia de três anos.
Substituição: No prazo de três meses a contar da aquisição de uma série de produtos, após teste da falha do produto
Os danos causados pelos técnicos e pelos danos causados pelo homem causados por desastres não naturais, o comprador pode
Ir ao ponto de compra para substituir o mesmo tipo de produtos.Ou um produto de desempenho comparável.
Se não houver problemas no ensaio do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem causados por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e da manutenção gratuita]
1- Danos causados pela utilização e manutenção não conformes com as instruções do manual do produto.
2- Danos causados por factores humanos, tais como entrada de tensão inadequada, entrada de água e quebra.
3- Danos a produtos causados por catástrofes naturais, tais como relâmpagos, terramotos, incêndios, etc.
3Alteração não autorizada das configurações inerentes ou reparação sem permissão da empresa.
4- Produtos para além do âmbito da manutenção gratuita.
5- Danos causados pelo transporte, carregamento e descarregamento durante as reparações enviadas pelos clientes.
6O código de barras ou modelo do produto no cartão de garantia do produto não é conforme com o produto em si.
7- Falhas ou danos causados por outros problemas não relacionados com o produto, tais como a concepção, a tecnologia, a fabricação e a qualidade.
