Indústria4- Porto10/100/1000Base-T +2- Porto 1000Interruptor Ethernet BASE-X
Análise geral do comutador Ethernet industrial

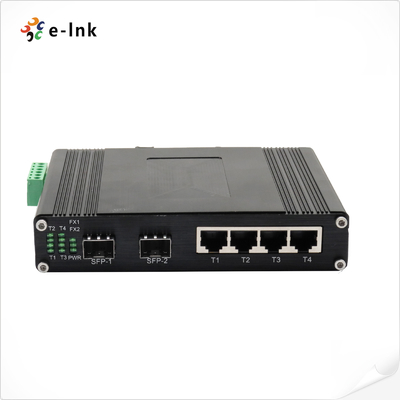

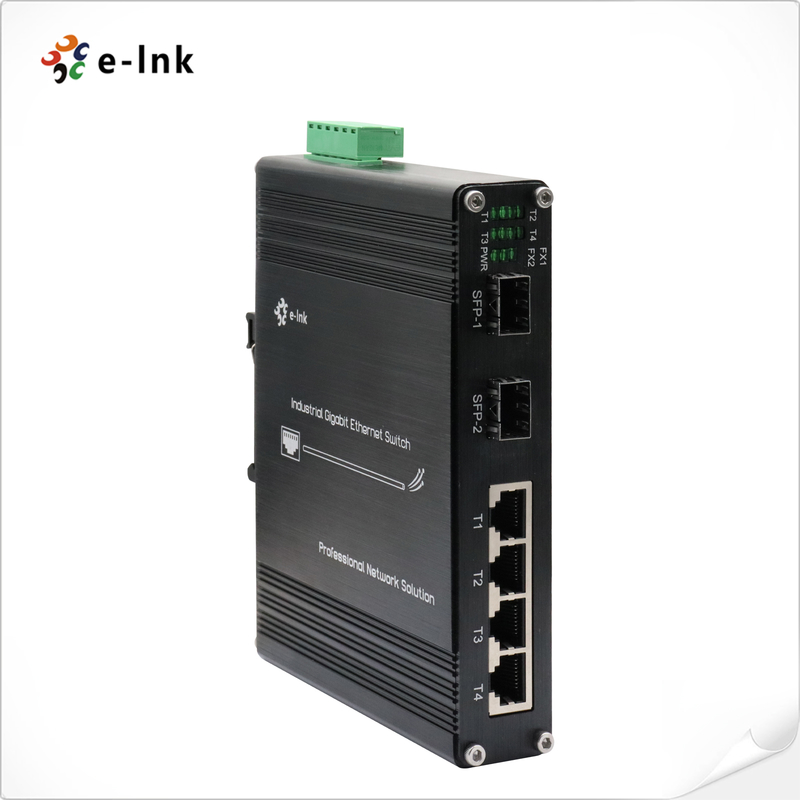

OLNK-IMC204Gé um duroComutador Gigabit Industrial Ethernet de 6 portasconcebido para missões críticas
Aplicações em ambientes extremos.0/100/1000Base-TXPortos de cobre
comAuto-negociaçãoeMDI/MDI-X automático, mais duas portas de fibra óptica 1000Base-X que suportam
fibras multimodo e monomodo para transmissão de longa distância de largura de banda elevadaaté 160 km.
Este produto foi construído em conformidade com as normas industriais e está equipado
com umCasas metálicas sem ventiladorÉ capaz de funcionar de forma fiável numa ampla gama de condições de temperatura.
(-40°C a 75°C)e oferece uma elevada imunidade a choques, vibrações e interferências eléctricas.
TO seu interruptor plug-and-play proporciona uma integração perfeita para dispositivos de rede comoCâmaras IP,pontos de acesso sem fios
e controladores industriais em locais remotos, tornando-o ideal para automação industrial difícil,
aplicações de transporte inteligente e vigilância ao ar livre.
Características do Comutador Ethernet Industrial
- Equipados com4× 10/100/1000Base-TXPortos e2 × 1000 portas de fibra Base-FX
- Apoio às portas RJ4510/100/1000Mbps full/half duplex,Auto-negociação, eAuto MDI/MDIX
- ApoioControle de fluxo IEEE 802.3xpara uma transmissão de dados fiável
- Compatível com:IEEE 802.3az Ethernet de Eficiência Energética (EEE)para uma economia de energia otimizada
- O projeto de entrada de energia redundante aumenta a confiabilidade do sistema
- Instalação flexível comopções de montagem na parede e DIN-rail
- Projeto de qualidade industrial com um amplo intervalo de temperaturas de funcionamento:-40°C a 80°C (-40°F a 176°F)
Índices Técnicos dos Comutadores Ethernet Industriais
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3x Controle do caudal
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
1M bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Tamanho da tabela de endereços:
|
2048 Endereços MAC
|
|
Interface
|
|
Conector:
|
4 x RJ45
|
|
Porta óptica:
|
2 x 1000 Base-FX (SFP, SC, FC, ST Opcional)
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
12 ~ 58VDC , Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
5W Max.
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Indicadores LED:
|
|
Potência:
|
Power1, Power2 Status
|
|
Ethernet ((Por porta):
|
Ligação/Atividade
|
|
Portão de fibra:
|
FX1, FX2
|
|
Dimensões (WxDxH):
|
150 x115 x30 mm
|
|
Peso:
|
0.5Quilos
|
|
Casco:
|
Caixa de alumínio
|
|
Opções de montagem:
|
DIN-Rail / Mural
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda de comutadores Ethernet industriais
|
Modelo
|
Descrição
|
|
O LNK...IMC204G
|
Indústria Comutador Ethernet: 4-Port 10/100/1000Base-TX+ 2 portas 1000BASE-FX Fibra, Multimodo, Fibra Dupla, SC,550m
|
|
LNK-IMC204G-20
|
Indústria Comutador Ethernet: 4-Port 10/100/1000Base-TX+ 2 portas 1000BASE-FX Fibra, modo único, dupla fibra, SC, 20KM
|
|
LNK-IMC204GS-20
|
Indústria Comutador Ethernet: 4-Port 10/100/1000Base-TX+ 2 portas 1000BASE-FX Fibra, modo único, fibra única, SC, 20KM
|
|
LNK-IMC204GF-20
|
Indústria Comutador Ethernet: 4-Port 10/100/1000Base-TX+ 2 portas 1000BASE-FX Fibras, simples Modo, fibra única, FC, 20 km
|
|
LNK-IMC204G-SFP
|
Indústria4- porta 10/100/1000BASE-T + 1 porta 1000Interruptor Ethernet BASE SFP
|
|
Opções de montagem
|
O sistema deve ser equipado com um dispositivo de fixação de parede.
|
|
Opções de energia
|
- Não.24W/1A24VDC DIN-Rail Power Supply, fio aberto para o bloco terminal.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
Aplicação de comutadores Ethernet industriais
Dimensão e tamanho do interruptor Ethernet industrial
Políticas pós-venda e de garantia
É composto por:serviço ao cliente onlineeserviço telefónico ao cliente, que prevêConsultoria de produtos,
Suporte técnico remoto,Serviços de manutenção e aceitação.
Política de serviços: Troca de três meses e garantia de três anos.
Substituição: No prazo de três meses a contar da aquisição de uma série de produtos, após teste da falha do produto
Os danos causados pelos técnicos e pelos danos causados pelo homem causados por desastres não naturais, o comprador pode
Ir ao ponto de compra para substituir o mesmo tipo de produtos.Ou um produto de desempenho comparável.
Se não houver problemas no ensaio do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem causados por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e da manutenção gratuita]
1- Danos causados pela utilização e manutenção não conformes com as instruções do manual do produto.
2- Danos causados por factores humanos, tais como entrada de tensão inadequada, entrada de água e quebra.
3- Danos a produtos causados por catástrofes naturais, tais como relâmpagos, terramotos, incêndios, etc.
3Alteração não autorizada das configurações inerentes ou reparação sem permissão da empresa.
4- Produtos para além do âmbito da manutenção gratuita.
5- Danos causados pelo transporte, carregamento e descarregamento durante as reparações enviadas pelos clientes.
6O código de barras ou modelo do produto no cartão de garantia do produto não é conforme com o produto em si.
7- Falhas ou danos causados por outros problemas não relacionados com o produto, tais como a concepção, a tecnologia, a fabricação e a qualidade.
