Indústria4- Porto10/100Base-T +2- portão 100BASE-FX Ethernet Switch

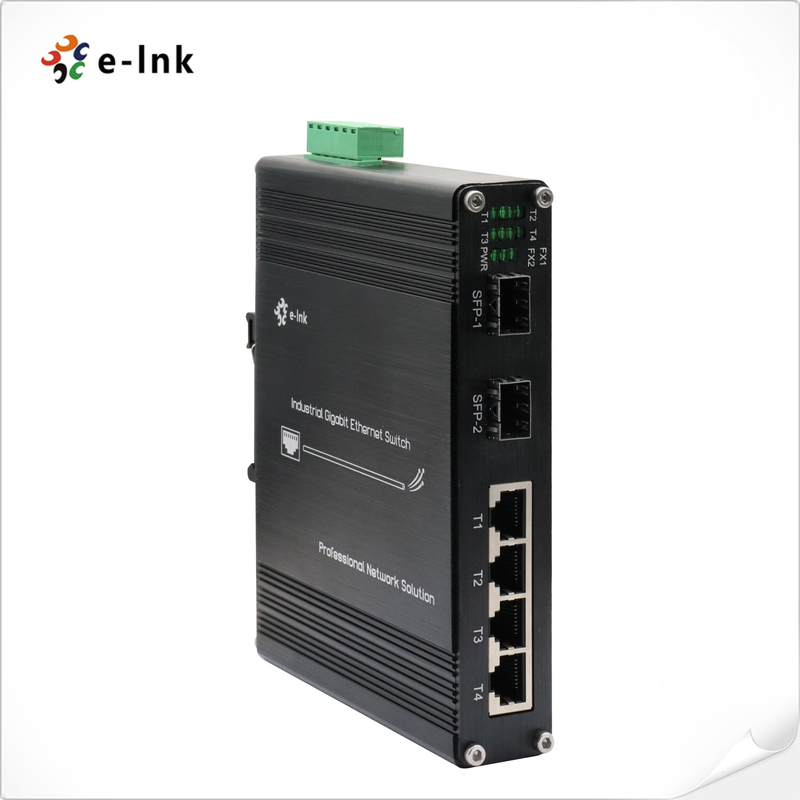

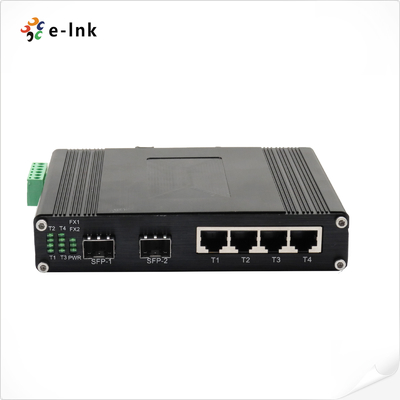

LNK-IMC204 Visão geral dos interruptores industriais
OLNK-IMC204é um robustoComutador Ethernet Industrial de 6 portasconcebido para uma conectividade fiável
O dispositivo possui 4X10/100Base-TXportos de cobre comAuto-negociação
eMDI/MDI-X automático, bem como 2XPortas de fibra óptica Base-FXque suportam tanto multi-modo
a)e fibra monomodo para transmissão de longa distância.
Este interruptor compacto possui umDesign sem ventilador, aUma ampla gama de temperaturas de funcionamento (-40°C a 75°C),
A sua capacidade de absorção é muito elevada e tem uma elevada imunidade a interferências e ondas elétricas.Plug-and-playA operação torna-o ideal.
para a criação de segmentos de rede fiáveis entre localizações remotas, ligando de forma transparente câmaras IP,
pontos de acesso sem fios e outros dispositivos de rede na automação industrial,vigilância,
eaplicações de transporte.
LNK-IMC204Características do interruptor industrial
- FornecePortas 4×10/100Base-TX e 2×100Base-FX
- Apoio às portas RJ4510/100Mbps full/half-duplex, negociação automática e MDI/MDIX automático
- ApoioControle de fluxo IEEE 802.3xpara transmissão de dados estável
- Compatível com:IEEE 802.3az Ethernet de Eficiência Energética (EEE)para consumo de energia reduzido
- O projeto de entrada de energia redundante garante uma operação confiável
- Instalação flexível comsuporte de montagem na parede e suporte DIN-rail
- Projeto de qualidade industrial com um amplo intervalo de temperaturas de funcionamento:-40°C a 80°C (-40°F a 176°F)
LNK-IMC204Índices Técnicos de Interruptores Industriais
|
Ethernet
|
|
Padrões:
|
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX
|
|
IEEE802.3 100Base-FX
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE802.3X Controle de fluxo
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Memória do Buffer de Pacotes:
|
512K pedaços
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Tamanho da tabela de endereços:
|
1024 Endereços MAC
|
|
Interface
|
|
Conector:
|
4 x RJ45
|
|
Porta óptica:
|
2 x 100 base-X (SFP, SC, FC, ST Opcional)
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
12 ~ 58VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
5W Max.
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Indicadores LED:
|
|
Potência:
|
Power1, Power2 Status
|
|
Ethernet (por porta):
|
Ligação/Atividade
|
|
Portão de fibra:
|
FX1, FX2
|
|
Dimensões (WxDxH):
|
150 x115 x30 mm
|
|
Peso:
|
0.5Quilos
|
|
Casco:
|
Caixa de metal
|
|
Opções de montagem:
|
DIN-Rail / Mural
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
LNK-IMC204Informações de encomenda de interruptores industriais
|
Modelo
|
Descrição
|
|
O LNK...IMC204
|
Indústria Comutador Ethernet: 4-Port 10/100Base-TX+ 2 portas 100BASE-FX Fibra, multimodo, dupla fibra, SC, 2 km
|
|
LNK-IMC204-20
|
Indústria Comutador Ethernet: 4-Port 10/100Base-TX+ 2 portas 100BASE-FX Fibra, modo único, dupla fibra, SC, 20KM
|
|
LNK-IMC204S-20
|
Indústria Comutador Ethernet: 4-Port 10/100Base-TX+ 2 portas 100BASE-FX Fibra, modo único, fibra única, SC, 20KM
|
|
LNK-IMC204F-20
|
Indústria Comutador Ethernet: 4-Port 10/100Base-TX+ 2 portas 100BASE-FX Fibra, modo único, fibra única, FC, 20KM
|
|
LNK-IMC204-SFP
|
Indústria4- porta 10/100BASE-T + 1 porta 100Interruptor Ethernet BASE SFP
|
|
Opções de montagem
|
O sistema deve ser equipado com um dispositivo de fixação de parede.
|
|
Opções de energia
|
- Não.24W/1A24VDC DIN-Rail Power Supply, fio aberto para o bloco terminal.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
LNK-IMC204Aplicação de interruptores industriais
LNK-IMC204Dimensão e tamanho do interruptor industrial
