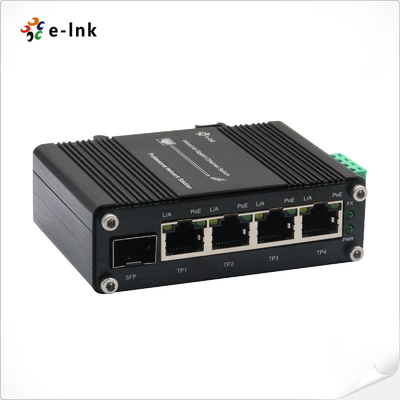

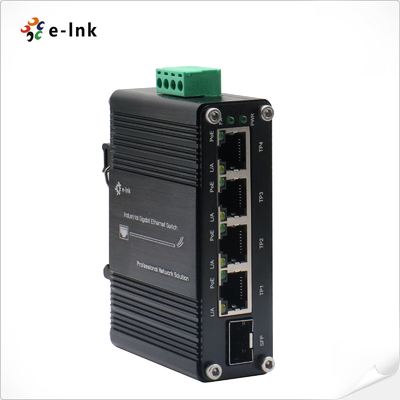

Mini Switch Ethernet Gigabit PoE+ Industrial de 4 Portas + 1 SFP -40~80°C
Visão Geral
A Série LNK-IMC104GP-SFP é um switch Gigabit Ethernet industrial compacto com
quatro portas PoE+ 10/100/1000BASE-T e uma ranhura SFP de velocidade dupla 100/1000BASE-X.
Com entrada de 12~48VDC de ampla gama e amplificador de tensão integrado, fornece até 120W PoE
orçamento para alimentar câmeras IP, APs sem fio e outros dispositivos. Projetado com um IP40
caixa de alumínio resistente, flexibilidade de montagem em trilho DIN/parede e um -40°C a 80°C estendido
faixa de operação, este switch garante conectividade confiável em ambientes industriais exigentes
ambientes como energia solar, transporte e redes de vigilância.
Características
4 × portas RJ45 10/100/1000BASE-T com IEEE 802.3at PoE+
1 × ranhura SFP 100/1000BASE-X com detecção automática
Entrada ampla de 12~48VDC com amplificador de potência integrado
Até 120W de orçamento PoE (48VDC), 90W (24VDC), 60W (12VDC)
Comutação store-and-forward com largura de banda de backplane de 20 Gbps
Carcaça de alumínio IP40 resistente, à prova de poeira e durável
Opções de instalação em trilho DIN e montagem em parede
Temperatura de operação estendida: -40°C a 80°C
MTBF > 200.000 horas para confiabilidade a longo prazo
Índices Técnicos
|
Ethernet
|
|
Padrões:
|
IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Controle de Fluxo Full-Duplex
|
|
IEEE 802.3az Ethernet Eficiente em Energia (EEE)
|
|
IEEE 802.3at Power over Ethernet Plus PSE
|
|
IEEE 802.3af Power over Ethernet Plus
|
|
Encaminhamento&FiltragemTaxa: 14.880pps (10Mbps)
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Buffer de Pacotes:
|
|
1Mbits
|
Comprimento do Pacote:
|
|
10Kbytes
|
Tabela de Endereços MAC:
|
|
8K
|
Matriz de Comutação:
|
|
10Gbps/não bloqueio
|
Propriedade de Troca
|
|
Largura de banda do backplane: 20 Gbps;
|
Taxa de encaminhamento de pacotes: 14,88 Mpps
Conector:
|
|
4 x RJ45
|
Interface
|
|
Conector:
|
|
4 x RJ45
|
Porta Óptica:
|
|
1 x SFP 1000Base-X
|
ou 100Base-FX (detecção automática)PoE (Power over Ethernet)
|
|
Padrão:
|
|
IEEE802.3
|
af/atPorta:
|
|
RJ45
|
Atribuição de Pinos de Alimentação
|
|
4/5(+), 7/8(-)
|
Orçamento PoE:
|
|
Até 120 watts de orçamento PoE (48VDC), 90 watts de orçamento PoE (24VDC), 60 watts de orçamento PoE (12VDC)
|
Ambiental
|
|
Temperatura de Operação:
|
|
-40°C a 80°C (-40°F a 176°F)
|
Temperatura de Armazenamento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidade Relativa:
|
|
5% a 95% sem condensação
|
MTBF
|
|
> 200.000 horas
|
Elétrico e Mecânico
|
|
Entrada de Energia:
|
|
12~48
|
VDC(Bloco de Terminais) Consumo de Energia:
|
|
<125
|
W(Não-PoE <6W)Sobrecarga de Entrada de Energia:
|
|
Redefinível Automático
|
Polaridade Reversa:
|
|
Presente
|
Dimensões (LxPxA):
|
|
95
|
x 7 0x29mPeso:Peso:
|
|
0.
|
25KgCaixa:
|
|
Caixa de Alumínio
|
Opções de Montagem:
|
|
Trilho DIN / Montagem em Parede
|
Indicadores LED:
|
|
P
|
|
WR:Status PoE
|
L/A
|
|
:Status PoE
|
PoE
|
|
:Status PoE
|
Aprovações Regulatórias
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN550
|
|
32:2017IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surto)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informações para Pedidos
|
Modelo
|
Descrição
|
LNK-IMC104GP-SFP
|
|
Mini Switch Ethernet Gigabit PoE+ Industrial de 4 Portas 10/100/1000T 802.3at + 1 Porta 100/1000X SFP com Entrada 12~48VDC e Amplificador de Tensão
|
Opções SFP
|
|
► Opção SFP. Selecione seu SFP em nossa página de Opções SFP
|
(SFP Industrial) .► O módulo SFP deve ser adquirido separadamente.
|
|
Opções de Montagem
|
|
► Suporte de trilho DIN padrão instalado; Suporte de montagem em parede incluído.
|
Opções de Energia
|
|
► A fonte de alimentação deve ser adquirida separadamente
|
