16+2F Gigabit Network Managed Industrial Ethernet Switch
Análise geral do comutador Ethernet industrial gerenciado
OLNK-GY216Mé um Gigabit completoComutador Ethernet industrial gerenciado de camada 2+
comPortas RJ45 de 16x Gigabit+2x ligações ascendentes SFP, todos com suporte de encaminhamento de velocidade de fio.
Ele oferece gerenciamento avançado de L2 +, incluindo roteamento estático IPv4, políticas ACL / QoS, segmentação VLAN,
Para garantir uma elevada fiabilidade da rede, este produto
Suporta protocolos de anel STP/RSTP/MSTP (< 50 ms) e ERPS (< 20 ms), garantindo assim
Failover rápido durante falhas de ligação.
A durabilidade industrial do produto é evidenciada pela sua protecção contra sobretensões de 6 KV,
Alumínio com classificação IP40uma camada de alumínio,Entrada de potência dupla de CCeRefrigeração sem ventilador, o que garante
Uma MTBF de 35 anos em ambientes adversos (temperaturas extremas, EMI e vibrações).
para transportes inteligentes, redes eléctricas, mineração, petróleo/gás e energia verde, e permite uma energia estável,
redes eficientes através da gestão Web/CLI/SNMP/Telnet.
Características dos comutadores Ethernet industriais gerenciados
- Portas ópticas duplas para transmissão de longa distância, suportando a cascata e a expansão
Em redes de anel ou cadeia para redes simplificadas.
- Transmissão de alta velocidade de Gigabit completo com desempenho estável e de alta largura de banda;
Suporta o controlo da velocidade e do caudal por porta.
- com extensão de longa distância de 10M/250m, resolvendo limitações de comunicação por cabo Ethernet
- Chipe de comutação de largura de banda industrial com alta capacidade de plano de fundo
e grande buffer de pacotes para reduzir o congestionamento da rede.
- IEEE 802.3x controle de fluxo full-duplex para alta definição suave,
transmissão de grandes fluxos de bits sem perda de pacotes.
- Suporta o aprendizado/atualização automático de endereços MAC e o MDI/MDI-X automático em todas as portas
- Portas de serviço com protecção contra sobretensões de 6 KV e curto-circuito de potência
e protecção contra sobrecarga para uma maior fiabilidade.

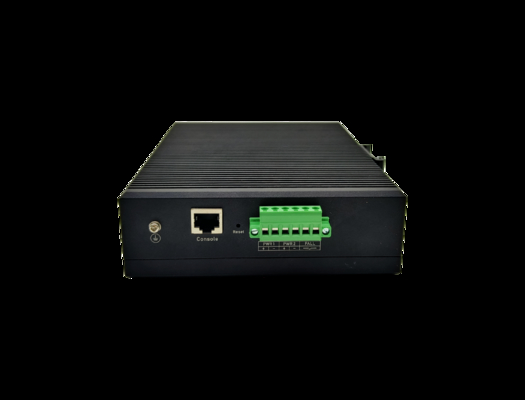

- Casa de liga de alumínio resistente com forte dissipação de calor, blindagem anti-interferência,
resistência à corrosão e durabilidade.
- Entrada de potência redundante de dupla corrente contínua com ampla gama de tensões (DC 12 ̊57V) para aplicações industriais
- Instalação em trilho DIN, protecção IP40 e ampla gama de temperaturas de funcionamento (-40°C a +75°C)
para operação estável em ambientes adversos.
- Projeto sem ventilador, de baixa potência e silencioso para fácil instalação e confiabilidade a longo prazo
Índices técnicos de comutadores Ethernet industriais gerenciados
|
Modelo
|
LNK-GY216M
|
|
Características dos portos
|
|
Porta fixa
|
Porta de ligação descendente
|
16 portas de rede base-T RJ45 10/100/1000
|
|
Porta de ligação ascendente
|
2 Slots ópticos SFP 100/1000M
|
|
Características das portas de rede
|
1 a 16 portas 10/100/1000M adaptativas, MDI/MDI-X full/half-duplex adaptativas.
|
|
Transmissão de par torcido
|
10BASE-T:Categoria 3,4,5 UTP ((≤ 250 metros)
100BASE-TX:Cat5 ou posterior UTP ((≤ 100 metros)
1000BASE-T:Cat5e ou posterior UTP ((≤ 100 metros)
|
|
Características das portas ópticas
|
A interface de fibra óptica Gigabit SFP, que não está equipada com módulo óptico por defeito, deve ser adquirida separadamente (módulo óptico de modo único/multimodo, de fibra única/de fibra dupla,LC/SC é opcional).
|
|
cabo óptico
|
Multimodo: 850 nm 0 ~ 550 m, 50 μ m/125 μ m & 62,5 μ m/125 μ m.
Modo único: 1310 nm 0 ~ 40 km, 1550 nm 0 ~ 120 km. 9,5μm/125μm
|
|
Parâmetros do chip de troca
|
|
Tipo de gestão da rede
|
Gestão da rede L2+
|
|
protocolo de rede
|
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T
IEEE802.3u 100Base-TX
IEEE802.3x Controle de fluxo
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
IEEE 802.3ad port trunk com LACP
Protocolo IEEE 802.1D de Árvore de Intervalo
Protocolo IEEE 802.1w Rapid Spanning Tree
IEEE 802.1s Protocolo de Árvore de Expansão Múltipla
Classe de serviço IEEE 802.1p
IEEE 802.1Q VLAN tagging
IEEE 802.1x Controle de rede de autenticação de porta
IEEE 802.1ab LLDP
IEEE 802.3af DTE Potência via MDI
IEEE 802.3at DTE Potência via MDI
|
|
Modo de encaminhamento
|
Armazenamento e avanço (velocidade total da linha)
|
|
CPU
|
500 MHz
|
|
DRAM
|
1Gbits
|
|
Flash
|
256 Mbits
|
|
Largura de banda do plano de fundo
|
52 Gbps (sem bloqueio)
|
|
Taxa de encaminhamento de pacotes @ 64byte
|
26.78Mpps
|
|
Controle de acesso aos meios de comunicação
|
8K
|
|
Cache de encaminhamento de pacotes
|
4 Mbits
|
|
Quadro gigante
|
10 Kbytes
|
|
Luz indicadora
|
Indicador de potência: PWR (verde); Luz de circulação do sistema: SYS (verde); Indicador de rede: Link/Act (verde); Indicador de porta de luz: SFP (verde).
|
|
Interruptor de reinicialização de uma tecla
|
1, aperte e segure durante 6 segundos para liberar e restaurar as definições de fábrica.
|
|
MTBF
|
500 mil horas
|
|
POE e características da fonte de alimentação
|
|
tensão de entrada
|
DC12-57V
|
|
Consumo de energia de toda a máquina
|
Consumo de energia em estado de espera: < < 15 W;; Consumo de energia em carga total: < < 20 W
|
|
Fornecimento de energia de suporte
|
Por padrão, não está equipado com fonte de alimentação, por isso é necessário comprá-lo separadamente.
|
|
Parâmetros de especificação física
|
|
Modo de dissipação de calor
|
Dispersão de calor natural sem ventilador
|
|
Temperatura/umidade de funcionamento
|
-40°C + 75°C; 5% ~ 90% RH não tem condensação.
|
|
Temperatura/umidade de armazenamento
|
-40°C + 85°C; 5% ~ 95% RH não tem condensação.
|
|
Tamanho de aparência (L*W*H)
|
195*145*48 mm
|
|
Peso líquido/peso bruto
|
< 1,5 kg / < 1,8 kg
|
|
Modo de instalação
|
Instalação em computador
|
|
Certificação de produtos e garantia da qualidade
|
|
Proteção contra raios/nível de proteção
|
Proteção contra raios de porta: 6 kV 8/20 US; grau de proteção: IP40
|
|
Normas industriais aplicáveis
|
IEC 61000-4-2 (ESD): descarga de contacto de 8 kV, descarga de ar de ± 15 kV.
IEC61000-4-3 (RS):10V/m (80~1000MHz)
IEC61000-4-4 (EFT): cabo de alimentação: 4 kV; linha de dados: ±2 kV
IEC61000-4-5 ((Surge): cabo de alimentação: cm 4kV/DM 2kV; linha de dados: ±4kV
IEC61000-4-6 (condução de radiofrequência): 10V ((150kHz~80MHz)
IEC61000-4-8 (campo magnético de frequência de potência): 100A/m contínuo; 1000A/m, de 1 a 3 s
IEC61000-4-9 (campo magnético pulsado): 1000A/m
IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz
IEC61000-4-12/18 (onda de choque): CM 2,5 kV, DM 1 kV
IEC61000-4-16 (condução em modo comum): 30V contínuo; 300V,1s
FCC Parte 15/CISPR22 ((EN55022):Classe A
IEC61000-6-2 (Norma Industrial Geral)
|
|
Propriedades mecânicas
|
IEC60068-2-6 (Anti-vibração)
IEC60068-2-27 (Resistência a impactos)
IEC60068-2-32 (queda livre)
|
|
Certificação de segurança
|
CE, FCC, RoHS, CCC
|
|
Período de garantia
|
5 anos
|
|
Características de gestão de software
|
|
Porto
|
Suporte ao controlo do caudal IEEE802.3x (full duplex) e ao controlo do caudal da pressão contrária half duplex.
Suporte ao modo e taxa de porta forçada
Apoio à supressão de tempestades de transmissão e tempestades de porto
Suporte ao limite de velocidade do tráfego nas portas, a granularidade é de pelo menos 16Kbps e, no máximo, 1Gbps.
Intervalo de fluxo em tempo real da porta de apoio.
Suporte ao controle do tamanho do quadro jumbo, que pode suportar até 16K pacotes.
Suporte à função de diagnóstico digital DDMI da porta óptica
|
|
Roteamento IP
|
Suporte à função de gestão de rede L2+,
Suporte à rota estática/ruta padrão IPV4 com um máximo de 128 entradas.
Suporte ao protocolo ARP com um máximo de 1024 entradas.
|
|
VLAN
|
Suporte a VLANs baseadas em portas (4K), IEEE802.1q VLAN.
Suporte a VLAN baseada em protocolo
Suporta três tipos de configurações de porta: Access, Trunk e Hybrid.
|
|
tronco
|
Suporte à agregação estática e à agregação dinâmica (LACP)
Suporta até 8 grupos de agregação, e cada grupo de agregação suporta até 8 portas.
|
|
Função de rede de anel
|
Função de protecção do circuito de apoio
Suporte ao protocolo STP/RSTP/MSTP.
Suporte à rede de anéis ERPS (anel único, anel múltiplo, anel de intersecção e anel tangente), e o tempo de auto-reparação da rede de anéis é inferior a 20 ms.
|
|
transmissão múltipla
|
Suporte ao IGMP Snooping v1/v2/v3 e suporte a até 1024 grupos de multicast.
|
|
imagem espelhada
|
Suporta o espelhamento bidirecional do tráfego dos portos de base.
|
|
Qualidade de serviço
|
Com a prioridade de end-based, 802.1P e DSCP/ToS, cada porta suporta 8 filas de saída.
Mantenha quatro modos de programação prioritários: Equ, SP, WRR e SP+WRR.
Prioridade de apoio
Suporte ao limite de velocidade baseado no fluxo, filtragem e redirecionamento de pacotes.
|
|
LCA
|
Suporte à função de filtragem de pacotes L2 ~ L4, pode corresponder aos primeiros 80 bytes da mensagem e fornecer ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino,Tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Suporte à distribuição de ACL baseada em portas e VLAN.
|
|
Características de segurança
|
Suporte à gestão hierárquica dos utilizadores e à proteção por senha.
Suporte à autenticação IEEE802.1X baseada em porta.
Suporte à autenticação AAA&RADIUS e TACACS+.
Suporte para endereço MAC
Suporte para buracos negros de endereços MAC e ligação de endereços
Suporte ao SSH 2.0 para fornecer um canal criptografado seguro para os usuários fazerem login.
Isolamento do porto de apoio
Suporte à função de limite de velocidade da mensagem ARP
Suporte à proteção do endereço IP de origem
Suporte à função de detecção de intrusão ARP
Suporte para ataque anti-DoS
Suporte à supressão de mensagens de transmissão de porta
Suporte ao mecanismo de backup/restauro de dados do host
Função de ligação quaternária da porta IP+MAC+VLAN+
|
|
DHCP
|
Suporte ao serviço DHCP
Suporte ao cliente DHCP
Suporte para DHCP Snooping v1/v2/v3.
|
|
Gestão e manutenção
|
Suporte à gestão da Web, linha de comando CLI (Console, Telnet), SNMP ((V1/V2c/V3) e outros sistemas de gestão e manutenção diversificados; suporte à gestão WEB (suporte HTTP/HTTPS).
Suporte ao gerenciamento de upload/download de arquivos HTTP e TFTP.
Os grupos RMON 1, 2, 3 e 9 são apoiados.
Suporte para restaurar as configurações de fábrica com um botão.
Suporte a relógio NTP e relógio local.
Suporte a registos locais e registos do sistema (SYSLOG)
Suporte à detecção de ping
Verificação do estado do cabo de suporte
Suporte à visualização do estado de utilização da CPU em tempo real
Suporte ao protocolo de descoberta da camada de ligação LLDP
Apoio à gestão unificada de clusters de plataformas NMS (LLDP+SNMP)
|
|
Requisitos do sistema
|
Navegador da Web: Mozilla Firefox 2.5 ou superior, Google chrome V42 ou superior.
Cabos Ethernet de categoria 5 e superiores;
Adaptador de rede TCP/IP e sistema operativo (como Microsoft Windows, Linux ou Mac OS).
|
|
Modelo
|
Descrição
|
Fornecimento de energia de suporte sugerido
|
|
LNK-GY216M
|
Tipo de gestão de rede L2+ 16 portas de rede 10/100/1000M+2 slots de portas ópticas SFP uplink Gigabit, switches Ethernet industriais, suportam entrada de energia redundante dupla de CC (conexão terminal Phoenix),e instalação de suportes ferroviários.
|
DC24V/1A
|
|
Nota: A fonte de alimentação e o módulo óptico SFP não são combinados por defeito.
|
