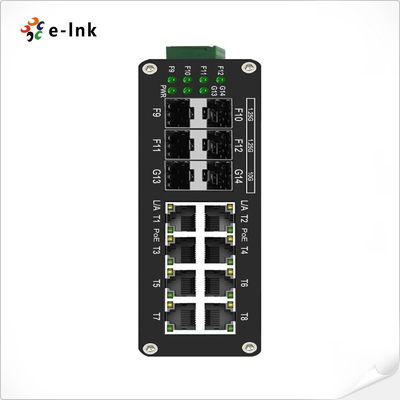

Industrial L2+ 8-Port Gigabit PoE + 4 SFP + 2 10G SFP+ Managed Switch
Resumo
OSérie ETH-IMC2408MPÉ um robustizedInterruptor Ethernet gerenciado L2+concebido
para redes industriais que exijam tantoligações ascendentes de alta velocidade e fornecimento de energia PoE confiável.
IntegraPortos PoE 8× Gigabit 802.3at (até 240W de orçamento),Caixas de 4 × 1G SFP, e
2 × 10G SFP+ uplinks, permitindo a agregação contínua de câmaras IP, pontos de acesso sem fios e
dispositivos remotos.Gestão USB-C, os engenheiros já não precisam do legado RS232
Constrói-se com um sistema deCaixa de alumínio IP40 sem ventilador,-40°C a
Tolerância de funcionamento de +80°C, eentrada de potência redundante de 48 ′ 57 VDC, garante estabilidade
Funções avançadas, tais comoSTP/RSTP/MSTP/ERPSv2,
Segurança ACL, eGestão abrangente do PoEtorná-lo uma escolha ideal para
aplicações de missão crítica.
Características
Portos PoE de 8 × Gigabit 802.3at (240W orçamento PoE, IEEE802.3af/at compatível)
4 × 1G SFP + 2 × 10G SFP+ uplinks para conectividade de fibra escalável
Porta USB-C para gestão ∙ não é necessário console RS232
Funções do interruptor DIP: VLAN de uma tecla, Anel, Extensão PoE de 250m, Reinicialização PoE
Suporte para Jumbo Frame até 9K Bytes
Gestão do PoE: limite de potência, atribuição, programação, prioridade de saída
Protocolos L2+ avançados: STP/RSTP/MSTP/ERPSv2, IGMP Snooping, Q-in-Q VLAN
QoS & ACL para a configuração do tráfego e filtragem de segurança
Confiabilidade industrial: caixa de alumínio IP40, sem ventilador, MTBF > 200 000 horas
Função de temperatura ampla: -40°C ~ +80°C
Entrada redundante de 48 ̊57VDC com protecção contra sobrecarga/polaridade inversa
Certificações: CE, FCC, RoHS, EN/IEC, normas industriais EMC
Índices técnicos
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p Qualidade de serviço
|
|
IEEE802.1d Árvore de Espalhamento
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
1,488,000,000pps (10000 Mbps)
|
|
Memória do Buffer de Pacotes:
|
12 M bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Largura de banda do plano de fundo
|
110 Gbps
|
|
Comprimento máximo do pacote:
|
Quadro Jumbo de 9K bytes
|
|
Tamanho da tabela de endereços:
|
8K Endereços MAC
|
|
Interface
|
|
Conector:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (opcional)
|
|
Porta óptica:
|
4 x 1000Base-X FPS
2 x10GBase-SR/LR SFP+
|
|
USB- C:
|
1 x USB-C (para gestão)
|
|
Interface serial RS485 (opcional)
|
|
Interface física
|
Terminal de parafuso de 3 pinos padrão industrial
|
|
Tipo de dados
|
1Ch RS485 Bi-Direção
|
|
Sinais RS-485
|
Data+, Data-, GND
|
|
Distância da linha de porta em série (cobre)
|
1000 metros
|
|
Taxa de Baud
|
0 ~ 800 kbps
|
|
PoE (Power over Ethernet)
|
|
Padrão:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Potência através de Ethernet
|
|
Port:
|
RJ45
|
|
Atribuição do pin de alimentação
|
4/5(+), 7/8(-)
|
|
Orçamento do POE:
|
Orçamento de PoE de até 240 watts
|
|
Meio ambienteN.T.
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
48~ 57VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
8W Max.(PoE em utilização < 240 W)
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
D.I.P Interruptor
|
|
Interruptor DIP de 4 dígitosFunçãoAção
|
DIP
|
Função
|
Configurações
|
|
SW 1
|
VLAN
|
ON - Ativado
|
OFF - Invalido
|
|
SW 2
|
Gestão de Anéis
|
ON - Ativado
|
OFF - Invalido
|
|
SW 3 (a ser atualizado)
|
Rede PoE de 250m
|
ON - Ativado
|
OFF - Invalido
|
|
SW 4 (a ser atualizado)
|
Reiniciar PoE
|
ON - Ativado
|
OFF - Invalido
|
|
Indicadores LED:
|
|
PWR:
|
Estado de potência
|
|
Ethernet (por porta):
|
Ligação/Atividade
|
|
PoE (facultativo)
|
Estatuto do PoE
|
|
Fibras:
|
Porta SFP de Gigabit: F9~F12
|
|
10G Portos SFP+: F13, F14
|
|
Dimensões (WxDxH):
|
149 x114 x50 mm
|
|
Peso:
|
0.55Quilos
|
|
Casco:
|
Alumínio Caso
|
|
Opções de montagem:
|
Instalação DIN-Rail
|
|
Características do software
|
|
Protocolos de despedimento
|
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de ligações
|
|
Suporte para transmissão múltipla
|
Suporte ao IGMP Snooping V1/V2/V3,apoiar o PGMR, o PGMV,802.1Q
|
|
VLAN
|
Suporte para VLAN 4K IEEE 802.1Q,suportar QINQ, VLAN duplo,
|
|
Gestão do tempo
|
SNTP
|
|
QOS
|
Reencaminhamento baseado em fluxo
Limitação da taxa baseada no fluxo
Filtragem de pacotes baseada em fluxo
8*Folhas de saída de cada porta 802.1p/DSCP prioridade de mapeamento
Qualidade de serviço diferido, marcação/notação de prioridade
Algoritmo de programação de fila (SP, WRR, SP+WRR)
|
|
LCA
|
ACL de emissão baseada em porto
ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo às primeiras 80 bytes de mensagem.
Fornecer ACL baseado em MAC, endereço MAC de destino, fonte IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP e VLAN, etc.
|
|
PoE Gestão
|
Limite de potência total da fonte de alimentação PoE
Distribuição de potência de saída PoE
Configuração da prioridade de saída do PoE
Situação de funcionamento do PoE
Planeamento da operação PoE
|
|
Manutenção de diagnóstico
|
Suporte para espelhamento de porta, Syslog, Ping
|
|
Função de gestão
|
Suporte a CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestão, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Gestão de alarmes
|
Suporte à saída de alarme de retransmissão de 1 sentido, RMON, TRAP
|
|
Segurança
|
Proteção contra tempestades de transmissão, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Suporte ao rastreamento DHCP, opção 82,802.1X acesso de segurança,
Suporte à gestão hierárquica de utilizadores, lista de controlo de acesso ACL,
Suporte a DDOS,filtragem / ligação MAC baseada em porta, buracos negros MAC, proteção de fonte IP, isolamento de porta, limite de velocidade da mensagem ARP
|
|
Características avançadas da camada 2+
|
Gerenciamento do IPv4/IPv6
Rota estática
|
|
Autorizações regulamentares
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
|
Modelo
|
Descrição
|
|
ETH-IMC2408MP
|
Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP + Switch Ethernet gerenciado
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
¢ Instalado o suporte DIN-Rail por defeito
|
|
Opções de energia
|
- Fonte de alimentação DIN-Rail.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|

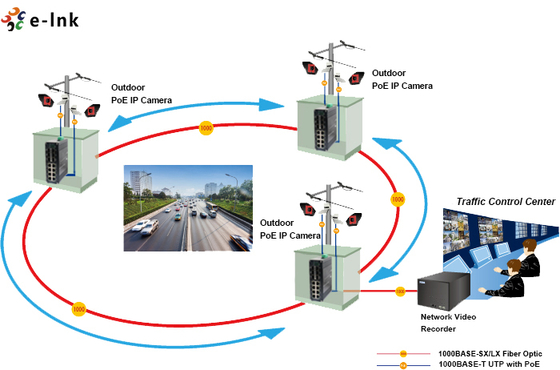

Aplicação
