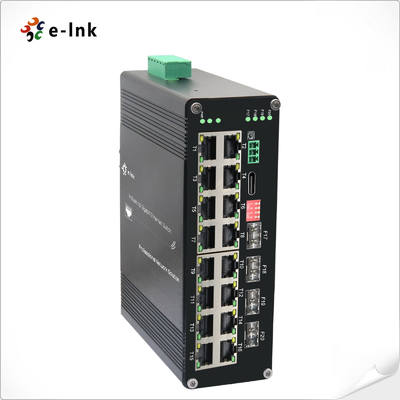

Switch Gerenciado Industrial L2+ 16 Portas 10/100/1000T 802.3at PoE + 4 SFP

Ethernet

Padrões:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p Qualidade de serviço

IEEE802.1d Árvore de Espalhamento

Para a frente&Filtro- Não Taxa:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Memória do Buffer de Pacotes:

12 M bits

Tipo de processamento:

Serviços de armazenagem e transferência

Largura de banda do plano de fundo

110 Gbps

Comprimento máximo do pacote:

Quadro Jumbo de 10K bytes

Tamanho da tabela de endereços:

8K Endereços MAC

Interface

Conector:

16 x RJ45

RS485:

1 x RS485 (opcional)

Porta óptica:

4 x 1000Base-X FPS

USB- C:

1 x USB-C (para gestão)

Interface serial RS485 (opcional)

Interface física

Terminal de parafuso de 3 pinos padrão industrial

Tipo de dados

1Ch RS485 Bi-Direção

Sinais RS-485

Data+, Data-, GND

Distância da linha de porta em série (cobre)

1000 metros

Taxa de Baud

0 ~ 800 kbps

PoE (Power over Ethernet)

Padrão:

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3af Potência através de Ethernet

Port:

RJ45

Atribuição do pin de alimentação

4/5(+), 7/8(-)

Orçamento do POE:

Até480- orçamento PoE em watt

Meio ambienteN.T.

Temperatura de funcionamento:

-40°C a 80°C (-40°F a 176°F)

Temperatura de armazenamento:

-40°C a 85°C (-40°F a 185°F)

Umidade relativa:

5% a 95% não condensante

MTBF

> 200 000 horas

Mecânica e electricidade

Potência de entrada:

48~ 57VDC, Potência redundante (bloco terminal de 6 pinos)

Consumo de energia:

8W Max.(PoE em utilização)480W)

Proteção:

Sobrecarga de entrada de energia:

Reinicializável automático

Polaridade inversa:

Presente

D.I.P Interruptor

Interruptor DIP de 4 dígitosFunçãoAção

DIP

Função

Configurações

SW 1

VLAN

ON - Ativado

OFF - Invalido

SW 2

Gestão de Anéis

ON - Ativado

OFF - Invalido

SW 3 (a ser atualizado)

Rede PoE de 250m

ON - Ativado

OFF - Invalido

SW 4 (a ser atualizado)

Reiniciar PoE

ON - Ativado

OFF - Invalido

Indicadores LED:

PWR:

Estado de potência

Ethernet (por porta):

Ligação/Atividade

PoE:

Estatuto do PoE

Fibras:

Portos SFP de Gigabit: F17~F20

Dimensões (WxDxH):

155 x115 x85 mm

Peso:

1.2Quilos

Casco:

Alumínio Caso

Opções de montagem:

Instalação DIN-Rail

Características do software

Protocolos de despedimento

Suporte STP/RSTP/MSTP/ERPSv2, Agregação de ligações

Suporte para transmissão múltipla

Suporte ao IGMP Snooping V1/V2/V3,apoiar o PGMR, o PGMV,802.1Q

VLAN

Suporte para VLAN 4K IEEE 802.1Q,suportar QINQ, VLAN duplo,

Gestão do tempo

SNTP

QOS

Reencaminhamento baseado em fluxo

Limitação da taxa baseada no fluxo
Filtragem de pacotes baseada em fluxo
8*Folhas de saída de cada porta 802.1p/DSCP prioridade de mapeamento
Qualidade de serviço diferido, marcação/notação de prioridade
Algoritmo de programação de fila (SP, WRR, SP+WRR)

LCA

ACL de emissão baseada em porto

ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo às primeiras 80 bytes de mensagem.
Fornecer ACL baseado em MAC, endereço MAC de destino, fonte IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP e VLAN, etc.

PoE Gestão

Limite de potência total da fonte de alimentação PoE

Distribuição de potência de saída PoE
Configuração da prioridade de saída do PoE
Situação de funcionamento do PoE
Planeamento da operação PoE

Manutenção de diagnóstico

Suporte para espelhamento de porta, Syslog, Ping

Função de gestão

Suporte a CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestão, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT

Gestão de alarmes

Suporte à saída de alarme de retransmissão de 1 sentido, RMON, TRAP

Segurança

Proteção contra tempestades de transmissão, HTTPS/SSLv3, AAA e RADIUS, SSH2.0

Suporte ao rastreamento DHCP, opção 82,802.1X acesso de segurança,
Suporte à gestão hierárquica de utilizadores, lista de controlo de acesso ACL,
Suporte a DDOS,filtragem / ligação MAC baseada em porta, buracos negros MAC, proteção de fonte IP, isolamento de porta, limite de velocidade da mensagem ARP

Características avançadas da camada 2+

Gerenciamento do IPv4/IPv6

Rota estática

Autorizações regulamentares

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Classe A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Expanso)

Classificação de equipamento

IEC 61000-4-8: 2009 (PFMF)

Modelo

Descrição

ETH-DIMC2416MP

Industrial L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch

Opções de SFP

Selecione a sua opção SFP na nossa Página de Opções SFP

O módulo SFP deve ser adquirido separadamente.

Opções de montagem

¢ Instalado o suporte DIN-Rail por defeito

Opções de energia

- Fonte de alimentação DIN-Rail.

A fonte de alimentação deve ser adquirida separadamente.
