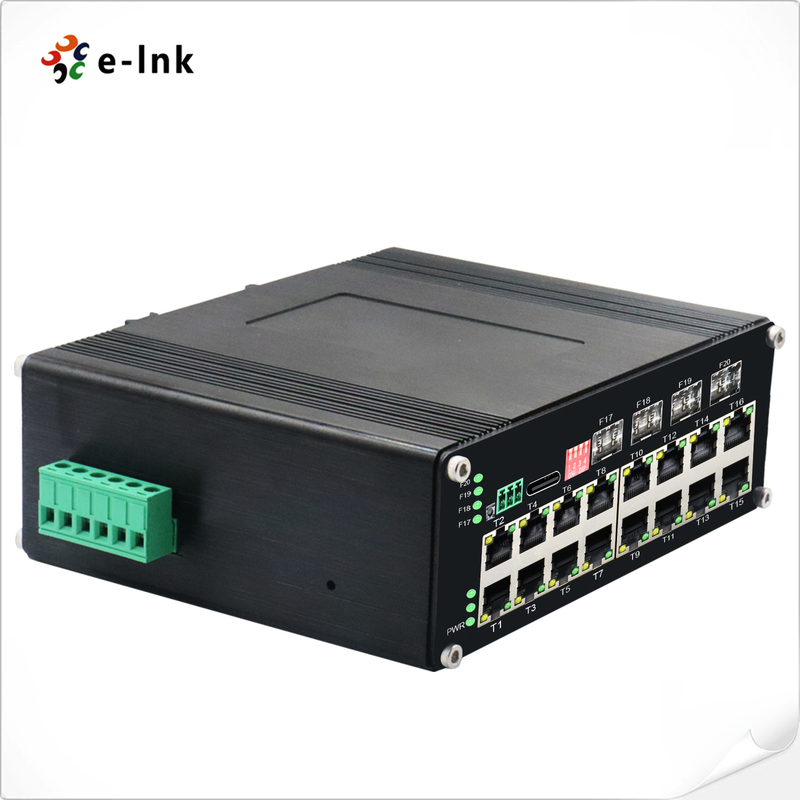

Switch Ethernet Gerenciado Industrial L2+ de 16 Portas Gigabit + 4 SFP
Visão Geral
O ETH-DIMC2416M é um switch Ethernet gerenciado L2+ industrial com 16 portas Gigabit RJ45
e 4 uplinks Gigabit SFP. Projetado para alto desempenho e confiabilidade, ele apresenta
suporte para Jumbo Frame de 10K, porta de gerenciamento USB-C, caixa de alumínio IP40, montagem em trilho DIN
e ampla faixa de temperatura operacional de -40°C a 80°C. Ideal para integrar
redes com câmeras IP, pontos de acesso sem fio e outros dispositivos industriais em
ambientes adversos.
Recursos
16×10/100/1000Base-T + 4×1000Base-X portas SFP
Porta USB-C para fácil gerenciamento, sem necessidade de acesso RS232
Suporta Jumbo Frame de 10K Bytes para transmissão de dados grandes
Chave DIP para VLAN e Gerenciamento de Anel
Largura de banda do backplane de 110 Gbps, buffer de pacotes de 12 Mbits, 8K endereços MAC
Redundância: STP/RSTP/MSTP/ERPSv2, Agregação de Link
Multicast: IGMP Snooping V1/V2/V3, GMRP, GVMP, 4K VLAN, QinQ
QoS: Redirecionamento baseado em fluxo, limitação de taxa, filtragem de pacotes, 8 filas por porta, agendamento SP/WRR
Segurança: Proteção contra tempestade de broadcast, SSH, HTTPS, AAA e RADIUS, DHCP Snooping,
802.1X, mitigação DDOS
Gerenciamento: CLI, Web, SNMPv1/v2/v3, Telnet, LLDP, Servidor/Cliente DHCP, Cloud/MQTT
Diagnóstico: Espelhamento de porta, Syslog, Ping, RMON, Trap
Caixa de alumínio IP40 resistente com montagem em trilho DIN
Temperatura de operação: -40°C a 80°C, MTBF >200.000 horas
Índices Técnicos
Ethernet
|
Padrões:
|
|
IEEE802.3 10BASE-T
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3
|
|
pQoS IEEE802.1d Spanning Tree
|
|
Encaminhamento
|
|
& FiltragemTaxa:14.880pps (10Mbps) 148.800pps (100Mbps)
|
1.488.000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
|
12M bits
|
|
Tipo de Processamento:
|
Store-and-Forward
|
|
Largura de banda do backplane
|
110 Gbps
|
|
Comprimento Máximo do Pacote:
|
Jumbo Frame de 10K Bytes
|
|
Tamanho da Tabela de Endereços:
|
8K
|
|
Endereços MAC
|
Interface Conector:
|
|
16 x RJ45
|
|
R
|
S485:
|
|
1x RS485 (Opcional)
|
Interface Serial RS485 (Opcional) 4
|
|
x 1000Base-X
|
SFP USB -C:
|
|
1x USB-C (para Gerenciamento)
|
Interface Serial RS485 (Opcional) Interface física
|
|
Terminal de parafuso de 3 pinos padrão industrial
|
|
Tipo de dados
|
1Ch RS485 Bi-Direcional
|
|
Sinais RS-485
|
Data+, Data-, GND
|
|
Distância da linha da porta serial (cobre)
|
1000 metros
|
|
Taxa de transmissão
|
0 ~ 800kbps
|
|
Ambiental
|
Temperatura de Operação:
|
|
-40°C a 80°C (-40°F a 176°F)Temperatura de Armazenamento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidade Relativa:
|
|
5% a 95% sem condensação
|
MTBF
|
|
> 200.000 horas
|
Elétrico e Mecânico
|
|
Entrada de Energia:
|
12
|
|
~
|
|
48
|
VDC,Energia Redundante (Bloco de Terminais de 6 pinos)Consumo de Energia:Gerenciamento IPv4/IPv6 W Máx.
|
|
Proteção:
|
Sobrecarga de Entrada de Energia:Reinicialização Automática
|
|
Polaridade Inversa:
|
|
Presente
|
Chave DI
|
|
P
|
Chave DIP de 4 dígitos
|
|
função
|
|
DIPFunçãoConfigurações
|
SW 1
|
VLAN
|
ON - Habilitado
|
|
OFF - Desabilitado
|
suporte QINQ, Double VLAN,
|
Reservado
|
ON - Reservado
|
|
OFF - Desabilitado
|
SW 3
|
Reservado
|
ON - Reservado
|
|
OFF - Reservado
|
Indicadores LED:
|
PWR:
|
Status de Energia
|
|
OFF - Reservado
|
Indicadores LED:
|
PWR:
|
Status de Energia
|
|
Ethernet (Por Porta):
|
|
Link/Atividade
|
Fibra
|
|
:
|
Porta Gigabit SFP: F17~F20
|
|
Dimensões (LxPxA):155
|
x
|
|
115
|
x Peso:mm Peso:1.2 K
|
|
G
|
Caixa:AlumínioCaixa
|
|
Opções de Montagem:
|
Montagem em trilho DIN Recursos de Software
|
|
Protocolos de Redundância
|
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de Link
|
|
Suporte Multicast
|
|
Suporte IGMP Snooping V1/V2/V3
|
,
|
|
suporte GMRP, GVMP,802.1Q
|
VLANGerenciamento IPv4/IPv6,
|
|
suporte QINQ, Double VLAN,
|
Gerenciamento de TempoGerenciamento IPv4/IPv6QOS
|
|
Redirecionamento baseado em fluxo
|
Limitação de taxa baseada em fluxo
|
|
Filtragem de pacotes baseada em fluxo
|
8*Filas de saída de cada porta 802.1p/mapeamento de prioridade DSCP
Diff-Serv QoS, Marca/Observação de Prioridade
Algoritmo de Agendamento de Fila (SP, WRR, SP+WRR)
ACL
ACL de emissão baseada em porta
ACL baseado em porta e VLAN
|
|
Filtragem de pacotes L2 a L4, correspondendo aos primeiros 80 bytes da mensagem.
|
Fornecer ACL baseado em MAC, endereço MAC de destino, IP de origem, IP de destino, Tipo de protocolo IP, Porta TCP/UDP, Faixa de porta TCP/UDP e VLAN, etc
P
o
Gerenciamento E
|
|
Limite total de energia da fonte de alimentação PoEAlocação de energia de saída PoEConfiguração de prioridade de saída PoE
|
Status de trabalho PoE
Agendamento da operação PoE
Manutenção de Diagnóstico
Suporte espelhamento de porta, Syslog, Ping
Função de Gerenciamento
|
|
Suporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gerenciamento, EEE, LLDP, Servidor/Cliente DHCP (IPv4/IPv6), Cloud/MQTT
|
Gerenciamento de Alarme
|
|
Suporte 1 saída de alarme de relé unidirecional, RMON, TRAP
|
Segurança
|
|
Proteção contra tempestade de broadcast, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
|
Suporte DHCP Snooping, Opção 82
|
|
,
|
acesso de segurança 802.1X,
Suporte gerenciamento hierárquico do usuário, lista de controle de acesso ACL,Gerenciamento IPv4/IPv6,
filtragem/vinculação MAC baseada em porta, buracos negros MAC, proteção de origem IP, isolamento de porta, limite de velocidade da mensagem ARP
Recursos Avançados da Camada 2+Gerenciamento IPv4/IPv6Rota Estática
|
|
Aprovações Regulatórias
|
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surto)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informações para Pedidos
|
|
Modelo
|
|
Descrição
|
ETH-DIMC2416M
|
Switch Ethernet Gerenciado Industrial L2+ de 16 Portas 10/100/1000T + 4 Portas 1000X SFP
|
Opções SFP
|
|
► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP
|
► O módulo SFP deve ser adquirido separadamente.
|
|
Opções de Montagem
|
► Suporte DIN-Rail padrão instalado
|
|
Opções de Energia
|
|
► Fonte de Alimentação DIN-Rail. Fio aberto para bloco de terminais.
|
► A fonte de alimentação deve ser adquirida separadamente.
|
|

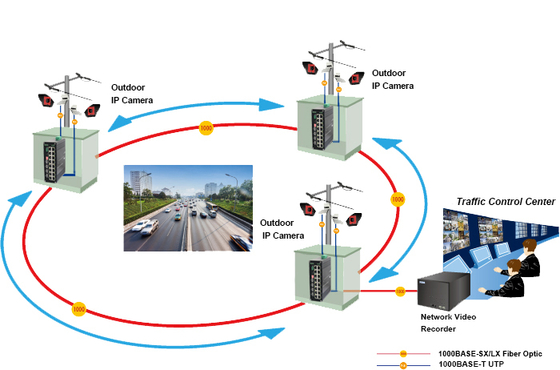

Aplicação
|
|
|
|
