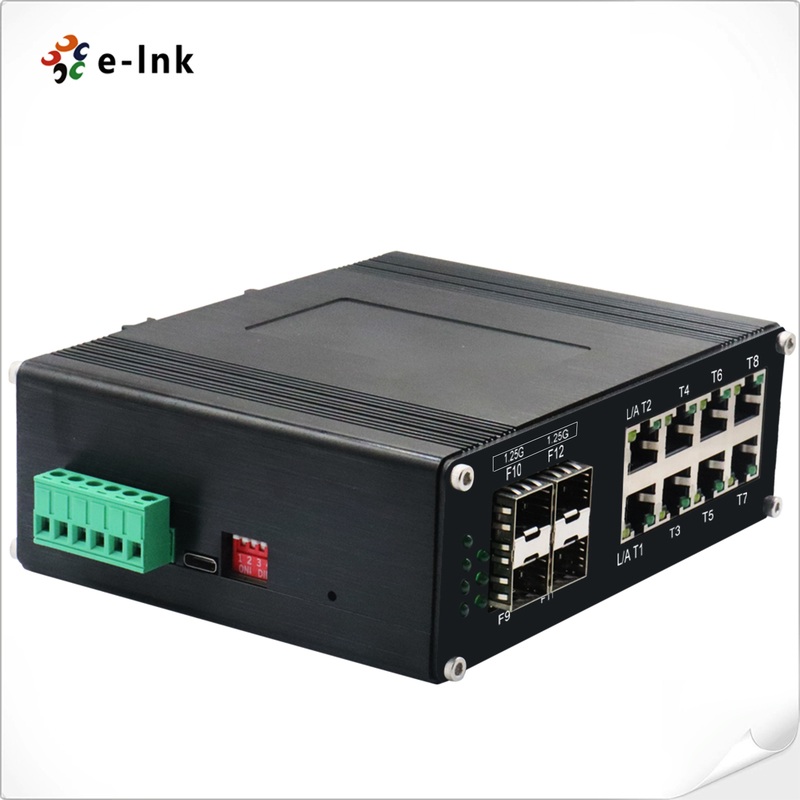

Switch Ethernet Industrial L2+ Gerenciado de 8 Portas Gigabit + 4 SFP Hardened
Visão Geral
O ETH-IMC408M é um switch gerenciado L2+ de nível industrial com 8 portas Gigabit Ethernet
e 4 portas SFP Gigabit uplink. Construído com uma caixa de alumínio IP40, entradas de energia redundantes
e ampla faixa de operação de -40°C a 80°C, ele é projetado para ambientes exigentes
como automação industrial, transporte inteligente e redes de vigilância.
Com funções avançadas de VLAN, QoS, redundância e segurança, além de USB-C para simplificar
o gerenciamento, este switch garante rede confiável e de alto desempenho em aplicações de missão crítica.
Recursos
8×10/100/1000Base-T RJ45 + 4×1000Base-X portas SFP
Porta USB-C para fácil gerenciamento, sem necessidade de RS232
O switch DIP suporta VLAN de uma tecla e gerenciamento de anel
Largura de banda do backplane de 110 Gbps com buffer de pacotes de 12 Mbits
Suporta Jumbo Frames de até 9K Bytes
Redundância avançada: STP/RSTP/MSTP/ERPSv2, Agregação de Link
Suporte VLAN: 4K IEEE 802.1Q, QinQ, VLAN Dupla
QoS com agendamento 802.1p/DSCP, WRR, SP
Segurança forte: 802.1X, RADIUS, SSH, HTTPS, proteção DDOS
Suporta IGMP Snooping, ACL, espelhamento de porta, Syslog, Cloud/MQTT
Gabinete de alumínio IP40 resistente com instalação em trilho DIN
Ampla temperatura de operação: -40°C a 80°C, MTBF >200.000 horas
Entrada de energia redundante de 12–48VDC com proteção contra sobrecarga e polaridade reversa
Índices Técnicos
Ethernet
|
Padrões:
|
|
IEEE802.3 10BASE-T
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3
|
|
pQoS IEEE802.1d Spanning Tree
|
|
Encaminhamento
|
|
& FiltragemTaxa:14.880pps (10Mbps) 148.800pps (100Mbps)
|
1.488.000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
|
12M bits
|
|
Tipo de Processamento:
|
Store-and-Forward
|
|
Largura de banda do backplane
|
110Gbps
|
|
Comprimento Máximo do Pacote:
|
9K Bytes Jumbo Frame
|
|
Tamanho da Tabela de Endereços:
|
8K
|
|
Endereços MAC
|
Interface Conector:
|
|
8
|
|
x RJ45
|
Proteção: S485:
|
|
1x RS485 (Opcional)
|
Interface Serial RS485 (Opcional) 4
|
|
x 1000Base-X
|
SFP USB -C:
|
|
1x USB-C (para Gerenciamento)
|
Interface Serial RS485 (Opcional) Interface física
|
|
Terminal de parafuso de 3 pinos padrão industrial
|
|
Tipo de dados
|
1Ch RS485 Bi-Direcional
|
|
Sinais RS-485
|
Dados
|
|
+, Dados-, GND
|
Distância da linha da porta serial (cobre) 1000 metros
|
|
Taxa de transmissão
|
0 ~ 800kbps
|
|
Ambient
|
al
|
|
Temperatura de Operação:-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de Armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade Relativa:
|
5% a 95% sem condensação
|
|
MTBF
|
> 200.000 horas
|
|
Elétrico e Mecânico
|
Entrada de Energia:
|
|
12
|
|
~
|
48VDC,Energia Redundante (Bloco de Terminais de 6 pinos)Recursos Avançados da Camada 2+ 8
|
|
W Máx.
|
Proteção:Sobrecarga de Entrada de Energia:
|
|
Reinicialização Automática
|
|
Polaridade Reversa:
|
Presente
|
|
DI
|
P Switch
|
|
Chave DIP de 4 dígitos funç
|
|
ãoDIPFunção
|
Configurações
|
SW 1
|
VLAN
|
|
ON - Habilitado
|
,
|
SW 3
|
Reservado
|
|
ON - Habilitado
|
OFF - Desabilitado
|
SW 3
|
Reservado
|
|
ON - Reservado
|
OFF - Reservado
|
Indicadores LED:
|
PWR
|
|
ON - Reservado
|
OFF - Reservado
|
Indicadores LED:
|
PWR
|
|
Status de Energia
|
|
Ethernet (Por Porta):
|
Link/Atividade
|
|
Fibra
|
:
|
|
Porta Gigabit SFP: F9~F12Dimensões (LxPxA):
|
149
|
|
x
|
114 mm50 mmPeso: 0.
|
|
55
|
KgCaixa:Alumínio
|
|
Caixa
|
Opções de Montagem: Montagem em trilho DIN
|
|
Recursos de Software
|
Protocolos de Redundância
|
|
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de Link
|
|
Suporte Multicast
|
Suporte IGMP Snooping V1/V2/V3
|
|
,
|
suporte GMRP, GVMP,802.1QRecursos Avançados da Camada 2+Suporte IEEE 802.1Q 4K VLAN
|
|
,
|
suporte QINQ, VLAN Dupla,Recursos Avançados da Camada 2+SNTP
|
|
QOS
|
Redirecionamento baseado em fluxo
|
|
Limitação de taxa baseada em fluxo
|
Filtragem de pacotes baseada em fluxo
8*Filas de saída de cada porta mapeamento de prioridade 802.1p/DSCP
Diff-Serv QoS, Marca/Observação de Prioridade
Algoritmo de Agendamento de Fila (SP, WRR, SP+WRR)
ACL
ACL de emissão baseada em porta
|
|
ACL baseado em porta e VLAN
|
Filtragem de pacotes L2 a L4, correspondendo aos primeiros 80 bytes da mensagem.
Fornecer ACL baseado em MAC, Endereço MAC de Destino, IP de Origem, IP de Destino, Tipo de Protocolo IP, Porta TCP/UDP, Faixa de Porta TCP/UDP e VLAN, etc
Manutenção de Diagnóstico
Suporte espelhamento de porta, Syslog, Ping
|
|
Função de Gerenciamento
|
Suporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gerenciamento, EEE, LLDP, Servidor/Cliente DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gerenciamento de Alarme
|
Suporte 1 saída de alarme de relé unidirecional, RMON, TRAP
|
|
Segurança
|
Proteção contra Tempestade de Broadcast, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Suporte DHCP Snooping, Opção 82
|
,
acesso de segurança 802.1X,Recursos Avançados da Camada 2+ Suporte DDOS
,
filtragem/vinculação MAC baseada em porta, buracos negros MAC, proteção de origem IP, isolamento de porta, limite de velocidade da mensagem ARPRecursos Avançados da Camada 2+ Gerenciamento IPv4/IPv6
|
|
Rota Estática
|
Aprovações Regulatórias
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informações para Pedidos
|
|
Modelo
|
Descrição
|
ETH-IMC408M
|
Switch Ethernet Industrial L2+ Gerenciado de 8 Portas 10/100/1000T + 4 Portas 1000X SFP
|
|
Opções SFP
|
► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP
|
|
► O módulo SFP deve ser adquirido separadamente.
|
Opções de Montagem
|
|
► Suporte DIN-Rail padrão instalado
|
|
Opções de Energia
|
► Fonte de Alimentação DIN-Rail. Fio Aberto para Bloco de Terminais.
|
|
► A fonte de alimentação deve ser adquirida separadamente.
|

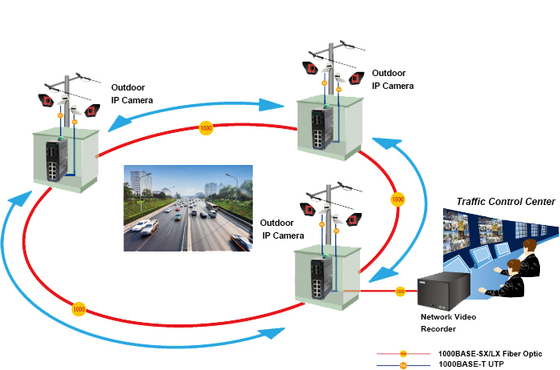

Aplicação
|
|
|
