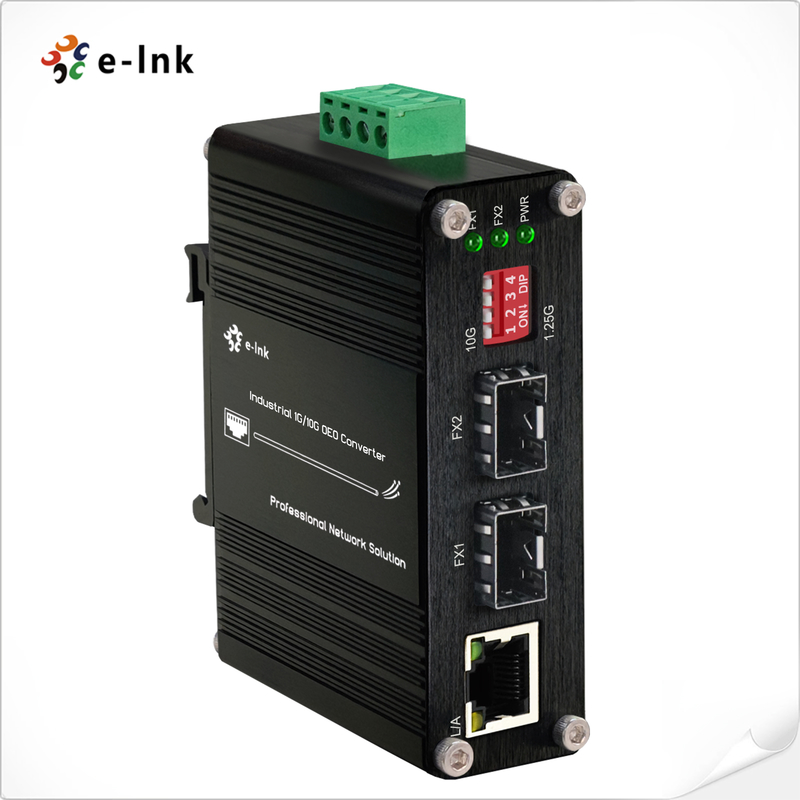

Conversor de mídia Ethernet OEO SFP+ 1G/10G industrial com repetidor 3R

Dados de desempenho

Índices técnicos

Função do equipamento

Repetidor 3R

Velocidade de transmissão

10G: 8,5Gb/s-11,7Gb/s

Protocolos

8.5G Fiber Channel

SONET OC-192, SDH STM-64 (9,95 Gbps)

10G WAN (10Gbps)

10G LAN (10,31Gbps)

OTN OTU-2 (G.709) (10,70 Gbps)

10G LAN com codificação 255/237 FEC (11,09Gbps)

10G Fibra de Canal (11,32Gbps)

10G POS

Tipo de interface

SFP+ para SFP+

Distância de transmissão

Módulo SFP+: até 80 km

Pacote máximo

Taxa de encaminhamento

14,880,950/S

Temperatura de funcionamento

-40°C a 80°C (-40°F a 176°F)

Temperatura de armazenamento

-40°C a 85°C (-40°F a 185°F)

Umidade relativa

5% a 95% não condensante

MTBF

> 200 000 horas

EEspecificações do conversor de mídia thernet

STandardos

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3z, 1000BASE-SX/LX

IEEE 802.3x Controle de fluxo duplex completo

Modo de trabalho

10/100/1000BASE-T a 1000BASE-SX/LX

Tipo de porta

SFP aRJ45

Cabos de rede

Pares torcidos
10BASE-T: UTP de dois pares, categoria 3,4,5, até 100 m
100BASE-TX: 2 pares UTP Cat. 5, até 100m
1000BASE-T: 4 pares STP Cat 5 até 100 m

Cabos de fibra óptica
1000BASE-SX:
50/125μm ou 62,5/125μm cabo de fibra multi-modo, até 220/550m/2km.
1000BASE-LX:
9/125μm cabo de modo único, que fornece uma longa distância de 10/20/40/80/120 km (variam em função do módulo SFP)

Mecânica e electricidade

Potência de entrada

12~48VDC, Potência redundante (bloco terminal de 6 pinos)

Consumo de energia

8W Max

Proteção

Sobrecarga de entrada de energia

Reinicializável automático

Polaridade inversa

Presente

D.I.P Interruptor

Interruptor DIP de 4 dígitosFunçãoAção

DIP

Função

Configurações

SW 1

1.25G/10G

ON - 1,25 ~ 8,5G

OFF - 10.3G ou 14.025G

SW 2

Reservado

ON - Reservado

Desligado... Reservado

SW 3

Reservado

ON - Reservado

Desligado... Reservado

SW 4

Reservado

ON - Reservado

Desligado... Reservado

Indicadores LED:

PWR

Estado de potência

FX1

Porta SFP- Um.

FX2

Porta SFP-2

L/A

TP LINK/ACT

Dimensões (WxDxH)

95 x 70 x 30 mm

Peso

0.25Quilos

Cássaro

Alumínio Caso

Opções de montagem:

Instalação DIN-Rail

Autorizações regulamentares

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Classe A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Expanso)

Classificação de equipamento

IEC 61000-4-8: 2009 (PFMF)

Modelo

Descrição

ETH-IMC2402-OEO

Conversor OEO industrial 1G/10G SFP+ para SFP+ (3R Repeater) com 1G Função de conversor de mídia Ethernet

Opções de SFP

Selecione a sua opção SFP na nossa Página de Opções SFP

O módulo SFP deve ser adquirido separadamente.

Opções de montagem

¢ Instalado o suporte DIN-Rail por defeito

Opções de energia

- Fonte de alimentação DIN-Rail.

A fonte de alimentação deve ser adquirida separadamente.
