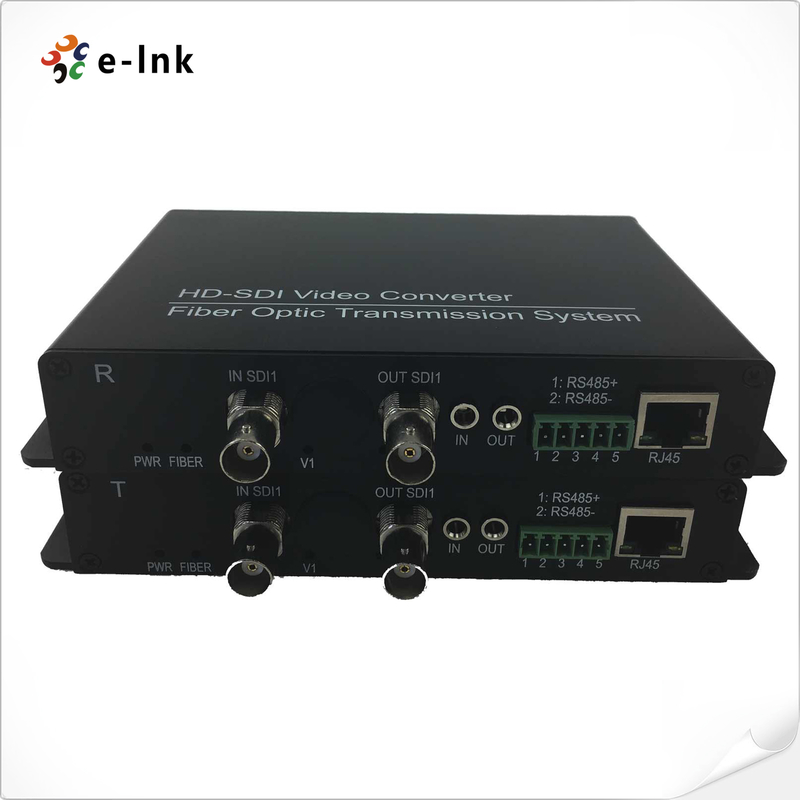

SD/HD/3G-SDI + RS485/RS422/RS232 Dados + Ethernet 10/100M via Conversor de Fibra
Visão Geral do Extensor de Fibra Óptica 3G-SDI
da E-Link Conversor Óptico Digital de Vídeo SDI/HD/3G utiliza tecnologia de fibra gigabit totalmente digital
para transmitir sinais SDI não compactados e não criptografados (com a opção de áudio incorporado
e timecode) em longas distâncias via fibra monomodo. Ideal para transmissão, vigilância
e monitoramento industrial, garante distorção zero e qualidade ultra HD com desempenho estável
e indicadores de status LED para monitoramento em tempo real. Suportando controle RS485, o conversor oferece
integração flexível com sistemas de tráfego, segurança militar, transmissão ao vivo e AV de estádio.
Os principais recursos incluem alta estabilidade, operação plug-and-play e confiabilidade robusta de nível industrial.
Recursos do Extensor de Fibra Óptica 3G-SDI
-
Suporta faixas de comprimento de onda de 1310 nm, 1550 nm e 16 comprimentos de onda CWDM
-
em conformidade com ITU-T G.694.2
-
Equalização automática de cabo para todas as taxas de dados abaixo de 3,2 Gb/s (Belden 1694A)
-
Indicadores de status LED para monitoramento em tempo real das condições de operação
-
Suporta regeneração de vídeo para manter alta qualidade de sinal
-
Suporte de transceptor SFP hot-pluggable para implantação flexível
-
Taxa máxima de operação de até 3,2 Gb/s
-
Recuperação de clock compatível com SMPTE 292M (2,97 Gb/s)
-
Design plug-and-play para transmitir vídeo digital SD-SDI, HD-SDI e 3G-SDI
-
interfaces em uma única fibra
-
Formatos de vídeo SDI compatíveis:
-
625/25 PAL
-
525/29.97 NTSC
-
525/23.98 NTSC
-
720p50, 720p59.94
-
1080p 23.98/24/30/50/60
-
1080i 23/24/30/50/59.94
Índices Técnicos do Extensor de Fibra Óptica 3G-SDI
|
Fibra Óptica emterface:
|
|
|
Interface de fibra
|
simplex LC
|
|
Distância de transmissão
|
550m-120Km(depende do transceptor SFP)
|
|
Comprimento de onda
|
1310 nm /1550nm(depende do transceptor SFP)
|
|
Vídeo
|
|
|
Interface de vídeo
|
BNC
|
|
Entrada/saída de vídeout impedância
|
75Ω
|
|
Tensão de entrada/saída de vídeo
|
Típico: 1Vpp, Mín 0,5Vpp, Máx 1,5Vpp
|
|
Taxa de bits de vídeo
|
Máx. 3,2 Gb/s
|
|
Ganho diferencial (10%～90% APL)
|
<1%
|
|
Padrão SDI de vídeo
|
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI)
Mapeamento SMPTE425M3Gb/s(3G-SDI)
Interface serial SMPTE424M 3Gb/s(3G-SDI)
|
|
Dados
|
|
|
Interface física
|
Terminal de parafuso padrão industrial
|
|
Tipo de dados
|
RS485/RS422/RS232/Manchester
|
|
Suporte de frequência/taxa
|
0~400K bps
|
|
Ethernet
|
|
|
Porta
|
10/100 Base-T, conector RJ-45
|
|
Modo de trabalho
|
Full duplex/half duplex
|
|
Taxa de dados
|
Ethernet de 10 Mbps e 100 Mbps (Adaptável Automático)
|
|
Fonte de energia
|
|
|
Adaptador de energia
|
AC 100-240V para DC 5V 2A
|
|
Consumo de energia
|
<3W
|
|
Dimensão Tamanho
|
166*28*105MM
|
|
Peso de envio
|
1,1KG/par
|
|
(inclui adaptadores de energia externos e caixa de embalagem)
|
|
Ambiental
|
|
|
Trabalhando Temperatura
|
-40℃～ +80℃
|
|
Armazenamento Temperatura
|
-40℃～ +85℃
|
|
Trabalhando Umidade
|
0~95%
|
|
MTBF
|
≥100000 horas
|
Aplicação do Extensor de Fibra Óptica 3G/HD/SD-SDI
Política de Pós-Venda e Garantia
É composto por atendimento ao cliente online e atendimento ao cliente por telefone, fornecendo consultoria de produtos,
suporte técnico remoto, serviços de manutenção e aceitação.
Política de serviço: Substituição de três meses e garantia de três anos.
Substituição: Dentro de três meses após a compra de uma série de produtos, após testar a falha do produto
por técnicos e danos causados por desastres não naturais, o comprador pode diretamente
ir ao ponto de compra para substituir o mesmo tipo de produtos. Ou um produto de desempenho comparável.
Se não houver problemas no teste do produto, a amostra original será devolvida.
Garantia: Danos causados por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e manutenção gratuita]
1. Danos causados por operação e manutenção que não estejam de acordo com as instruções do manual do produto.
2. Danos causados por fatores humanos, como entrada de tensão inadequada, entrada de água e quebra.
3. Danos aos produtos causados por desastres naturais, como raios, terremotos, incêndios, etc.
3. Alteração não autorizada das configurações inerentes ou reparo sem a permissão da empresa.
4. Produtos fora do âmbito da manutenção gratuita.
5. Danos causados por transporte, carregamento e descarregamento durante reparos enviados pelos clientes.
6. O código de barras ou modelo do produto no cartão de garantia do produto não está em conformidade com o próprio produto.
7. Falha ou dano causado por outros problemas não relacionados ao produto, como design, tecnologia, fabricação e qualidade.
