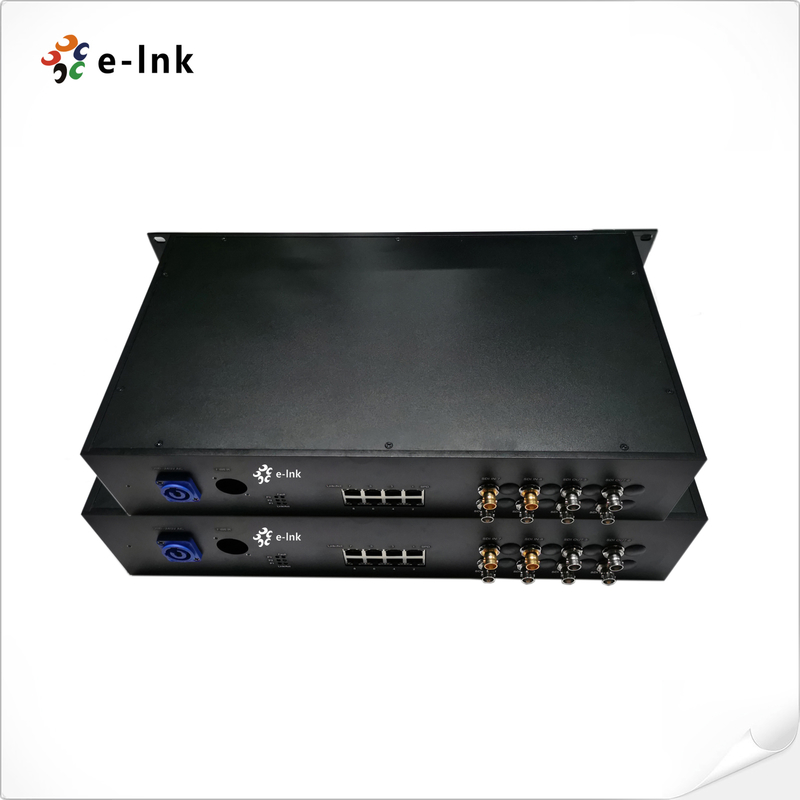

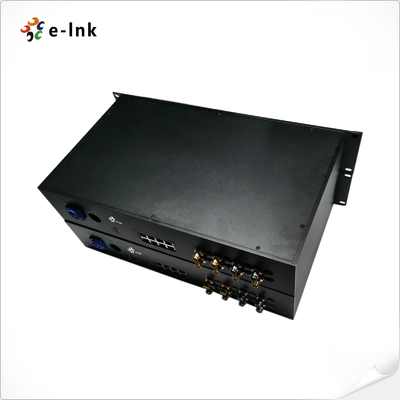

8 Ch GigabIt PoE + 6Ch 3G-SDI para a frente + 2Ch 3G-SDI para trás Extensor de fibra óptica
Extensor de fibra óptica 3G-SDI
OLNK-3GSDI-6FV2BV8GPé um sistema de transmissão de fibra óptica de alto desempenho que combina
8Portas PoE de Gigabit (802,3af/at), 6 canais 3G-SDI para a frente e 2 canais 3G-SDI para trás
Uma única fibra.SDI (270 Mbps), HD-SDI (1.485 Gbps) e 3G-SDI (2.97 Gbps)
sinaisO sistema de radiodifusão de qualidade, que é imune às interferências eletromagnéticas, assegura um sistema de radiodifusão de qualidade ultrafiel e de qualidade.
Ideal para vigilância HD e transmissão em directo, estende a transmissão até 20 km
As portas PoE de detecção automática são inteligentemente compatíveis com energia
dispositivos e conectar de forma segura equipamentos que não sejam PoE.
Características do extensor de fibra óptica 3G-SDI
- 8 canais Gigabit PoE + 6 canais para a frente 3G-SDI + 2 canais para trás
- Transmissão 3G-SDI através de uma única fibra
- Compatível comPadrões 3G-SDI, HD-SDI, SD-SDI e DVB-ASI
- Suporta largura de banda de 19,4 Mb/s a 2,97 Gb/s
- Recuperação de relógio compatível com o SMPTE 424M (2.97 Gb/s)
- Suporta totalmente os principais padrões de transporte de vídeo digital: SMPTE 424M, SMPTE 292M,
- SMPTE 259M e SMPTE 297M para formatos 3G-SDI, HD-SDI, SD-SDI e ASI, respectivamente
- Sistema CWDM integradocom módulos SFP dedicados para cada via de transmissão
- Equalização automática dos cabos com base na taxa de dados detectada
- Indicadores LED para a monitorização em tempo real do estado dos parâmetros críticos
- Padrão19 ̊ 2UProjeto para fácil integração
Índices técnicos de extensores de fibra óptica 3G-SDI
|
Interface de fibra óptica
|
|
Interface de fibra
|
SImplícitoLC
|
|
Distância de transmissão
|
20 Km
|
|
Comprimento de onda
|
1310nm/1550nm
|
|
Vídeo
|
|
Interface de vídeo
|
BNC
|
|
Vídeo Impedância de entrada/saída
|
75Ω
|
|
Voltagem de entrada/saída de vídeo
|
Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Taxa de bits de vídeo
|
Máximo 3,2 Gb/s
|
|
Ganho diferencial (10%- Não.90% APL)
|
< 1%
|
|
Padrão SDI de vídeo
|
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s Mapping ((3G-SDI)
|
|
SMPTE424M 3Gb/s interface serial ((3G-SDI)
|
|
Entrada de vídeo
|
6 Canal 3G-SDI
|
|
Vide Output
|
2 canais 3G-SDI
|
|
Ethernet
|
|
Normas
|
IEEE802.3 10Base-T
IEEE802.3u 100Base-TX/FX
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
|
|
Alimentação através da Ethernet
|
IEEE 802.3af: PoE 48V DC, máximo 15,4 watts, 350mA
IEEE 802.3at: PoE 48 ~ 56V DC, máximo 30 watts, 650mA
Atribuição do pin de alimentação: 4/5(+), 7/8(-)
|
|
Taxa de data
|
10/100/1000Mps
|
|
Conector
|
8 x RJ45
|
|
Potência máxima por porta
|
RJ45 Porto 1 ~ Porto8 (30 W Max por porta)
|
|
Eletrodomésticos
|
|
Potência de entrada
|
200VAC a 240VAC
|
|
Consumo de energia
|
< 15 W
|
|
Indicador LED
|
|
PWR
|
Fornecimento de energia
|
|
SDI 1 ~ 8
|
Sinais 3G-SDI
|
|
ATC
|
RJ45 sinal Ethernet
|
|
LIN.C.
|
Lestado da tinta
|
|
Mecânico
|
|
Tamanho
|
19 ̊ 2U Rack
|
|
Woito
|
11.5KG/par
|
|
Cássaro
|
Caixa de metal
|
|
Opções de montagem
|
Montar em rack
|
|
Ambiente
|
|
Temperatura de funcionamento
|
-20°C+70°C
|
|
Temperatura de armazenamento
|
- 40°C+80°C
|
|
Umidade de trabalho
|
0~95%
|
Informações de encomenda de extensores de fibra óptica 3G/HD/SD-SDI
|
Modelo
|
Descrição
|
|
LNK-3GSDI-6FV2BV8GP
|
8Ch Gigabit PoE + 6Ch Avançado 3G-SDI + 2Ch Atrás 3G-SDI Fibra Óptica Extensor, Modo Único, Fibra Única, 20KM, 19 ′′ 2U montado em rack
|
Aplicação de extensores de fibra óptica 3G/HD/SD-SDI
Políticas pós-venda e de garantia
É composto por:serviço ao cliente onlineeserviço telefónico ao cliente, que prevêConsultoria de produtos,
Suporte técnico remoto,Serviços de manutenção e aceitação.
Política de serviços: Troca de três meses e garantia de três anos.
Substituição: No prazo de três meses a contar da aquisição de uma série de produtos, após teste da falha do produto
Os danos causados pelos técnicos e pelos danos causados pelo homem causados por desastres não naturais, o comprador pode
Ir ao ponto de compra para substituir o mesmo tipo de produtos.Ou um produto de desempenho comparável.
Se não houver problemas no ensaio do produto, a amostra original será devolvida.
Garantia: Danos causados pelo homem causados por desastres não naturais, o período de garantia gratuita da nossa empresa é de 1 ano.
[As seguintes circunstâncias não se enquadram no âmbito da substituição e da manutenção gratuita]
1- Danos causados pela utilização e manutenção não conformes com as instruções do manual do produto.
2- Danos causados por factores humanos, tais como entrada de tensão inadequada, entrada de água e quebra.
3- Danos a produtos causados por catástrofes naturais, tais como relâmpagos, terramotos, incêndios, etc.
3Alteração não autorizada das configurações inerentes ou reparação sem permissão da empresa.
4- Produtos para além do âmbito da manutenção gratuita.
5- Danos causados pelo transporte, carregamento e descarregamento durante as reparações enviadas pelos clientes.
6O código de barras ou modelo do produto no cartão de garantia do produto não é conforme com o produto em si.
7- Falhas ou danos causados por outros problemas não relacionados com o produto, tais como a concepção, a tecnologia, a fabricação e a qualidade.
