Switch Ethernet Gerenciado Industrial L2+ 24 Portas 10/100/1000T + 4 Portas 1000X Switch Ethernet Gerenciado SFP
Visão Geral do Switch Ethernet Gerenciado Industrial

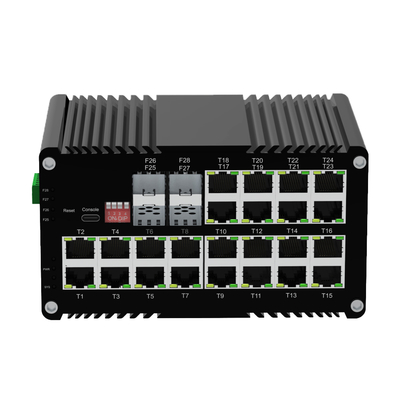

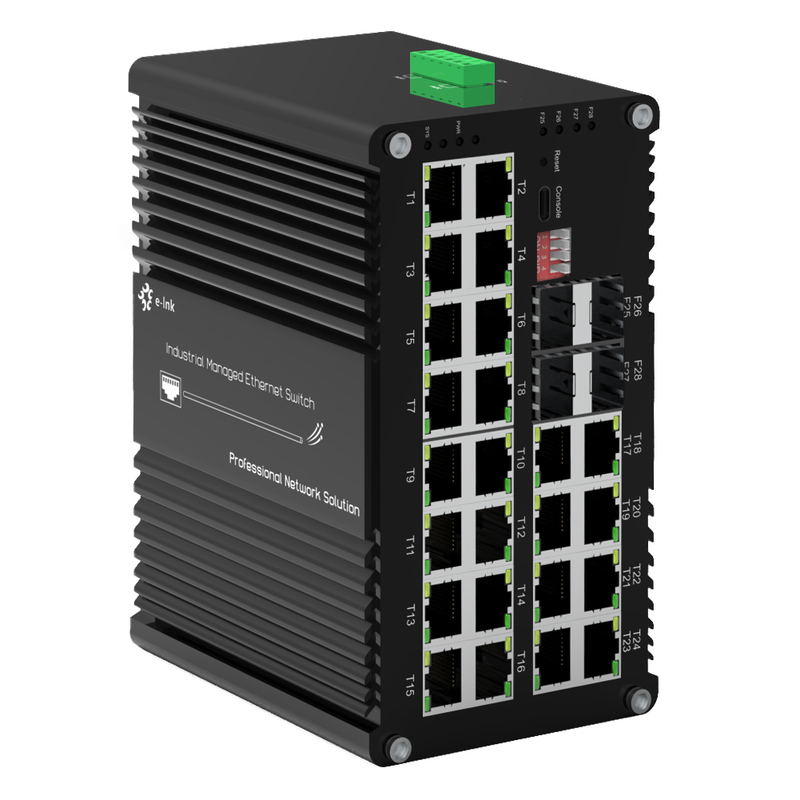

A Série ETH-DIMC2424M é um Switch Ethernet Gigabit L2+ Gerenciado de nível industrial com 24 portas
com 24 portas RJ45 10/100/1000Base-T e 4 slots de fibra SFP 1000Base-X
para conectividade flexível. Este switch reforçado foi projetado para suportar condições ambientais desafiadoras
condições ambientais. Ele oferece negociação automática, modos Full/Half-duplex e
auto MDI/MDI-X em portas de cobre, enquanto seus slots SFP suportam ambos os modos single-mode
e fibra multi-modo para links de longa distância. Este produto possui gerenciamento avançado
capacidades e construção robusta, tornando-o ideal para vigilância IP (câmeras IP),
pontos de acesso sem fio (WAPs) e redes industriais remotas. Ele oferece confiabilidade, escalabilidade
e implantação plug-and-play.
Recursos do Switch Ethernet Gerenciado PoE Industrial
- 24 × portas RJ45 10/100/1000Base-T e 4 × slots SFP 1000Base-X para rede versátil
- Portas RJ45 suportam Full/Half-duplex , Negociação automática , e Auto MDI/MDIX
- Gerenciamento de porta USB-C para configuração rápida e fácil sem acesso RS232
- Tamanho da Tabela de Endereços: suporte para transferência eficiente de dados de pacotes grandes
- IEEE 802.3az Ethernet Eficiente em Energia (EEE) para redução do consumo de energia
- Carcaça de alumínio IP40 resistente para durabilidade de nível industrial
- Montável em trilho DIN para fácil instalação em armários de controle
- Ampla faixa de temperatura operacional : -40 °C a 80 °C (-40 °F a 176 °F)
Índices Técnicos do Switch Ethernet Gerenciado Industrial
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Encaminhamento & FiltragemTaxa: 14.880pps (10Mbps)
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
|
12M bits
|
Tipo de Processamento:
|
|
Store-and-Forward
|
Largura de banda do backplane
|
|
110Gbps
|
Comprimento Máximo do Pacote:
|
|
Quadro Jumbo de 10K Bytes
|
Tamanho da Tabela de Endereços:
|
|
8K
|
Endereços MAC Interface
|
|
Conector:
|
|
24 x RJ45
|
R
|
|
S485: 1
|
x USB-C (para Gerenciamento) Porta Óptica:
|
|
4
|
x 1000Base-X SFP USB
|
|
-C:1
|
x USB-C (para Gerenciamento) Interface Serial RS485 (Opcional)
|
|
Interface física
|
|
Terminal de parafuso de 3 pinos padrão industrial
|
Tipo de dados
|
|
1Ch RS485 Bi-Direcional
|
Sinais RS-485
|
|
Data+, Data-, GND
|
Distância da linha da porta serial (cobre)
|
|
1000 metros
|
Taxa de transmissão
|
|
0 ~ 800kbps
|
Ambient
|
|
alTemperatura de Operação:
|
|
-40°C a 80°C (-40°F a 176°F)
|
Temperatura de Armazenamento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidade Relativa:
|
|
5% a 95% sem condensação
|
MTBF
|
|
> 200.000 hrs
|
Elétrico e Mecânico
|
|
Entrada de Energia:
|
|
12
|
~48VDC,suporte técnico remoto Consumo de Energia:
|
|
8
|
W MáxProteção:
|
|
Sobrecarga de Entrada de Energia:
|
|
Reinicialização Automática
|
Polaridade Inversa:
|
|
Presente
|
DI
|
|
P SwitchChave DIP de 4 dígitos
|
|
funcçãoDIP
|
Função
|
Configurações
|
SW 1
|
|
VLAN
|
Suporte IEEE 802.1Q 4K VLAN
|
OFF - Desabilitado
|
SW 3
|
|
Gerenciamento de Anel
|
ON - Habilitado
|
OFF - Desabilitado
|
SW 3
|
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
Indicadores LED:
|
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
Indicadores LED:
|
|
PWR:
|
|
Status de Energia
|
Ethernet (Por Porta):
|
|
Link/Atividade
|
Porta RJ45
|
|
(T1~T24)
|
Fibra
|
|
:Porta Gigabit SFP: F25~F28
|
Dimensões (LxPxA):
|
|
155
|
x 85x 85mm Peso:
|
|
1.2
|
KGCarcaça:
|
|
Alumínio
|
Caso Opções de Montagem:
|
|
Montagem em trilho DIN
|
Recursos de Software
|
|
Protocolos de Redundância
|
|
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de Link
|
Suporte Multicast
|
|
Suporte IGMP Snooping V1/V2/V3
|
,suporte técnico remotoVLAN
|
|
Suporte IEEE 802.1Q 4K VLAN
|
,suporte técnico remotoGerenciamento de Tempo
|
|
SNTP
|
QOS
|
|
Redirecionamento baseado em fluxo
|
Limitação de taxa baseada em fluxo
Filtragem de pacotes baseada em fluxo
8*Filas de saída de cada porta 802.1p/mapeamento de prioridade DSCP
Diff-Serv QoS, Marca/Observação de Prioridade
Algoritmo de Agendamento de Fila (SP, WRR, SP+WRR)
ACL
|
|
ACL de emissão baseada em porta
|
ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo à primeira mensagem de 80 bytes.
Fornecer ACL baseado em MAC, Endereço MAC de Destino, IP de Origem, IP de Destino, Tipo de Protocolo IP, Porta TCP/UDP, Faixa de Porta TCP/UDP e VLAN, etc
Manutenção de Diagnóstico
|
|
Suporte espelhamento de porta, Syslog, Ping
|
Função de Gerenciamento
|
|
Suporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gerenciamento, EEE, LLDP, Servidor/Cliente DHCP (IPv4/IPv6), Cloud/MQTT
|
Gerenciamento de Alarme
|
|
Suporte 1 saída de alarme de relé unidirecional, RMON, TRAP
|
Segurança
|
|
Proteção contra Tempestade de Broadcast, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Suporte DHCP Snooping, Opção 82
,suporte técnico remotoSuporte gerenciamento hierárquico de usuários, lista de controle de acesso ACL,
Suporte DDOS
,suporte técnico remotoRecursos Avançados da Camada 2+
|
|
Gerenciamento IPv4/IPv6
|
Rota Estática
Aprovações Regulatórias
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surto)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informações de Pedido do Switch Ethernet Gerenciado PoE Industrial
|
Modelo
|
Descrição
|
ETH-DIMC2424M
|
|
Switch Ethernet Gerenciado Industrial L2+ 24 Portas 10/100/1000T + 4 Portas 1000X SFP
|
Opções SFP
|
|
► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP
|
► O módulo SFP deve ser adquirido separadamente.
|
|
Opções de Montagem
|
|
► Suporte DIN-Rail padrão instalado
|
Opções de Energia
|
|
► Fonte de Alimentação DIN-Rail. Fio Aberto para Bloco de Terminais.
|
► A fonte de alimentação deve ser adquirida separadamente.
|
|
