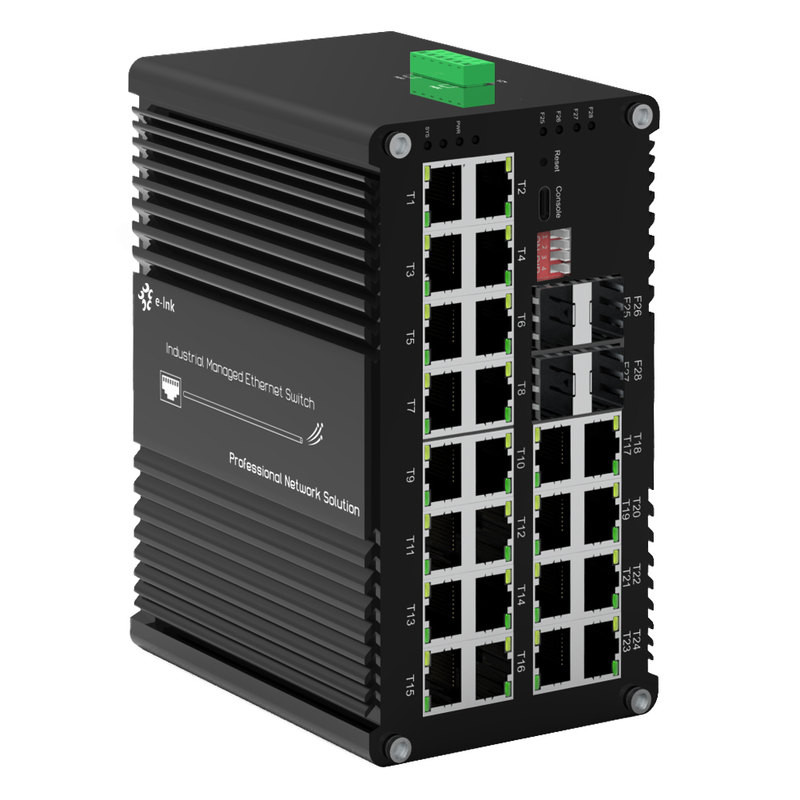

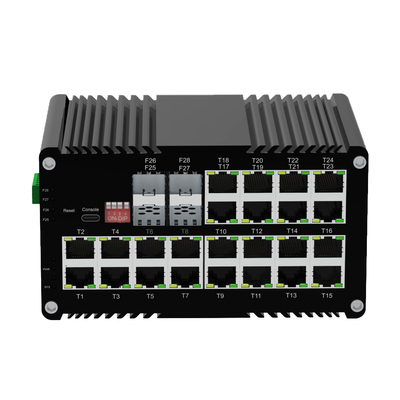

Industrial L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000XComutador Ethernet gerenciado SFP
Análise geral do interruptor Ethernet gerenciado por PoE industrial
OETH-DIMC2424MPA série é umComutador PoE+ de 24 portas gigabit gerenciado por L2+.
Tem.24 10/100/1000Base-T 802.3at PoE+Portos e4 1000Base-X SFPFitas de fibra.
É projetado para uso em ambientes adversos.Auto-negociação,
Full/half duplexeMDI/MDI-X automático, e os slots SFP podem acomodar
Este robusto comutador Ethernet foi construído para ser confiável.
é ideal paraVigilância IP (câmaras IP),Pontos de acesso sem fios (WAP)
eimplantações de redes remotasOferece gestão avançada, poder PoE+
e durabilidade industrial.
Características do comutador Ethernet gerenciado por PoE industrial
-
24 × 10/100/1000Portas base-T RJ45e4 × 1000 slots SFP Base-Xpara redes flexíveis
-
Apoio às portas RJ45Full/Half-duplex,Auto-negociação, eAuto MDI/MDIX
-
Compatível com a norma IEEE 802.3af/at PoEpara fornecimento de energia confiável
-
Controle do interruptor DIPpara VLAN de uma tecla, Gestão de Anel de uma tecla, redefinição PoE,
-
e modo de rede PoE estendido de 250 m
-
Gestão de portas USB-Cpara configuração conveniente sem acesso à porta serial RS232
-
Quadro Jumbo de 10K bytesApoio à transmissão eficiente de grandes pacotes
-
IEEE 802.3az Ethernet de Eficiência Energética (EEE)para consumo de energia reduzido
-
Caixa de alumínio com classificação IP40para maior durabilidade
-
ApoioInstalação DIN-Railpara instalação industrial fácil
-
Ampla gama de temperaturas de funcionamento: -40 °C a 80 °C (-40 °F a 176 °F)
Índices Técnicos do Comutador Ethernet Gerenciado Industrial PoE
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p Qualidade de serviço
|
|
IEEE802.1d Árvore de Espalhamento
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
12 M bits
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Largura de banda do plano de fundo
|
110 Gbps
|
|
Comprimento máximo do pacote:
|
Quadro Jumbo de 10K bytes
|
|
Tamanho da tabela de endereços:
|
8K Endereços MAC
|
|
Interface
|
|
Conector:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (opcional)
|
|
Porta óptica:
|
4 x 1000Base-X FPS
|
|
USB- C:
|
1 x USB-C (para gestão)
|
|
Interface serial RS485 (opcional)
|
|
Interface física
|
Terminal de parafuso de 3 pinos padrão industrial
|
|
Tipo de dados
|
1Ch RS485 Bi-Direção
|
|
Sinais RS-485
|
Data+, Data-, GND
|
|
Distância da linha de porta em série (cobre)
|
1000 metros
|
|
Taxa de Baud
|
0 ~ 800 kbps
|
|
PoE (Power over Ethernet)
|
|
Padrão:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Potência através de Ethernet
|
|
Port:
|
RJ45
|
|
Atribuição do pin de alimentação
|
4/5(+), 7/8(-)
|
|
Orçamento do POE:
|
Até720- orçamento PoE em watt
|
|
Meio ambienteN.T.
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
48~ 57VDC, Potência redundante (bloco terminal de 6 pinos)
|
|
Consumo de energia:
|
8W Max.(PoE em utilização)720W)
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
D.I.P Interruptor
|
|
Interruptor DIP de 4 dígitosFunçãoAção
|
DIP
|
Função
|
Configurações
|
|
SW 1
|
VLAN
|
ON - Ativado
|
OFF - Invalido
|
|
SW 2
|
Gestão de Anéis
|
ON - Ativado
|
OFF - Invalido
|
|
SW 3 (a ser atualizado)
|
Rede PoE de 250m
|
ON - Ativado
|
OFF - Invalido
|
|
SW 4 (a ser atualizado)
|
Reiniciar PoE
|
ON - Ativado
|
OFF - Invalido
|
|
Indicadores LED:
|
|
Potência:
|
Estado de potência
|
|
Ethernet (por porta):
|
Ligação/Atividade
|
|
PoE
|
Estatuto do PoE (T1 ~ T24)
|
|
Fibras:
|
Portos SFP de Gigabit: F25~F28
|
|
Dimensões (WxDxH):
|
155 x115 x85 mm
|
|
Peso:
|
1.2KG
|
|
Casco:
|
Alumínio Caso
|
|
Opções de montagem:
|
Instalação DIN-Rail
|
|
Características do software
|
|
Protocolos de despedimento
|
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de ligações
|
|
Suporte para transmissão múltipla
|
Suporte ao IGMP Snooping V1/V2/V3,apoiar o PGMR, o PGMV,802.1Q
|
|
VLAN
|
Suporte para VLAN 4K IEEE 802.1Q,suportar QINQ, VLAN duplo,
|
|
Gestão do tempo
|
SNTP
|
|
QOS
|
Reencaminhamento baseado em fluxo
Limitação da taxa baseada no fluxo
Filtragem de pacotes baseada em fluxo
8*Folhas de saída de cada porta 802.1p/DSCP prioridade de mapeamento
Qualidade de serviço diferido, marcação/notação de prioridade
Algoritmo de programação de fila (SP, WRR, SP+WRR)
|
|
LCA
|
ACL de emissão baseada em porto
ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo às primeiras 80 bytes de mensagem.
Fornecer ACL baseado em MAC, endereço MAC de destino, fonte IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP e VLAN, etc.
|
|
PoE Gestão
|
Limite de potência total da fonte de alimentação PoE
Distribuição de potência de saída PoE
Configuração da prioridade de saída do PoE
Situação de funcionamento do PoE
Planeamento da operação PoE
|
|
Manutenção de diagnóstico
|
Suporte para espelhamento de porta, Syslog, Ping
|
|
Função de gestão
|
Suporte a CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestão, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Gestão de alarmes
|
Suporte à saída de alarme de retransmissão de 1 sentido, RMON, TRAP
|
|
Segurança
|
Proteção contra tempestades de transmissão, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Suporte ao rastreamento DHCP, opção 82,802.1X acesso de segurança,
Suporte à gestão hierárquica de utilizadores, lista de controlo de acesso ACL,
Suporte a DDOS,filtragem / ligação MAC baseada em porta, buracos negros MAC, proteção de fonte IP, isolamento de porta, limite de velocidade da mensagem ARP
|
|
Características avançadas da camada 2+
|
Gerenciamento do IPv4/IPv6
Rota estática
|
|
Autorizações regulamentares
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda do Industrial PoE Managed Ethernet Switch
|
Modelo
|
Descrição
|
|
ETH-DIMC2424MP
|
Industrial L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
¢ Instalado o suporte DIN-Rail por defeito
|
|
Opções de energia
|
- Fonte de alimentação DIN-Rail.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
