Conversor de Mídia Ethernet Industrial 10/100/1000Base-T para 100/1000Base-X SFP -40~75°C
Visão Geral
O LNK-IMC3012-SFP é um conversor de mídia robusto de nível industrial projetado para
conectar perfeitamente redes de cobre e fibra óptica. Ele possui uma porta RJ45 10/100/1000BASE-T e uma
porta SFP 100/1000BASE-X, oferecendo opções de rede flexíveis para várias aplicações industriais.
Com suporte para full/half-duplex e auto-negociação, garante uma transmissão de dados estável em
longas distâncias. Seu design reforçado é ideal para ambientes extremos,
operando em temperaturas de -40°C a +75°C, tornando-o a solução perfeita para instalações externas,
fábricas e infraestruturas críticas.
Características
Conectividade de Rede Flexível – porta RJ45 10/100/1000BASE-T e SFP 100/1000BASE-X
para integração de rede versátil.
Durabilidade de Nível Industrial – O design reforçado garante desempenho confiável em ambientes hostis,
com uma ampla faixa de temperatura operacional de -40°C a +75°C.
Eficiência Energética – Em conformidade com IEEE 802.3az, reduzindo o consumo de energia para
operação econômica.
Diagnóstico Fácil – Extensos indicadores LED para monitoramento rápido do status, incluindo energia,
indicadores de link e velocidade.
Instalação Compacta e Fácil – Montável em trilho DIN ou parede, com uma carcaça de alumínio compacta,
perfeito para ambientes com espaço limitado.
Índices Técnicos
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Ethernet Eficiente em Energia (EEE)
|
|
Tipo de Processamento:
|
Armazenar eEncaminhar
|
|
Taxa de Filtro de Encaminhamento:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
1 Mbit
|
|
Máx. Comprimento do Pacote:
|
9K Bytes
|
|
Tamanho da Tabela de Endereços
|
2K Endereços MAC
|
|
Interface
|
|
Conector:
|
1x RJ45
|
|
Porta Óptica:
|
1 x SFP 1000Base-X ou 100Base-FX (detecção automática)
|
|
Elétrico e Mecânico
|
|
Entrada de Energia:
|
12~48VDC, 4bloco de terminais de pino
|
|
Consumo de Energia:
|
3W Máx.
|
|
Indicadores LED:
|
|
PWR:
|
Status da Energia
|
|
L/A:
|
Status do LINK de Dados
|
|
SPD:
|
Status Ethernet
|
|
100M/1000M:
|
Fibra LINK Status
|
|

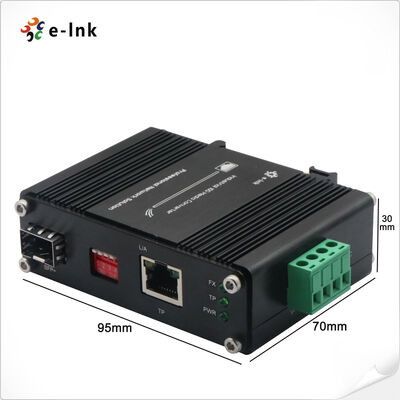

Dimensões (LxPxA):
|
95 x 70 x 30 mm
|
|
Peso:
|
0,25Kg
|
|
Carcaça:
|
Alumínio Caixa
|
|
Opções de Montagem:
|
Trilho DIN / Montagem em Parede
|
|
Ambiental
|
|
Temperatura de Operação:
|
-40°C a 75°C (-40°F a 167°F)
|
|
Temperatura de Armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade Relativa:
|
5% a 95% sem condensação
|
|
MTBF
|
> 200.000 horas
|
|
Aprovações Regulatórias
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surto)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informações para Pedidos
|
Modelo
|
Descrição
|
|
LNK-IMC3012-SFP
|
Reforçado 10/1001000BASE-TX para 100/1000BASE-X Conversor de Mídia Ethernet SFP
|
|
Opções SFP
|
► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP (SFP Industrial).
|
|
► O módulo SFP deve ser adquirido separadamente.
|
|
Opções de Montagem
|
► Suporte de Trilho DIN padrão instalado; Suporte de Montagem em Parede incluído.
|
|
Opções de Energia
|
► Fonte de Alimentação 24W/1A Fonte de Alimentação 24VDC. Fio Aberto para Bloco de Terminais
|
|
► A fonte de alimentação deve ser adquirida separadamente.
|

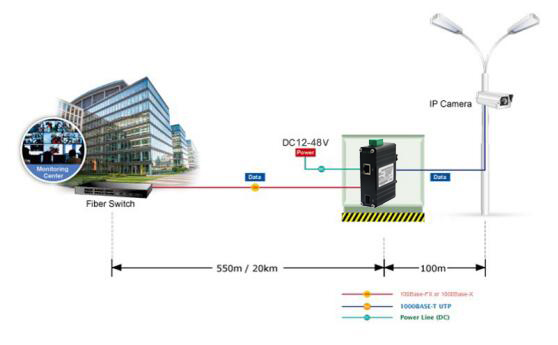

Aplicação
