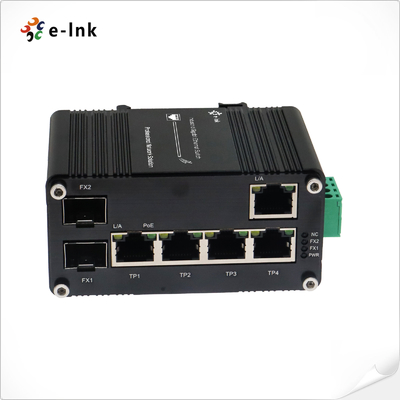

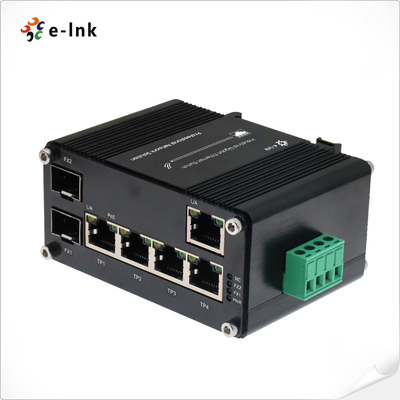

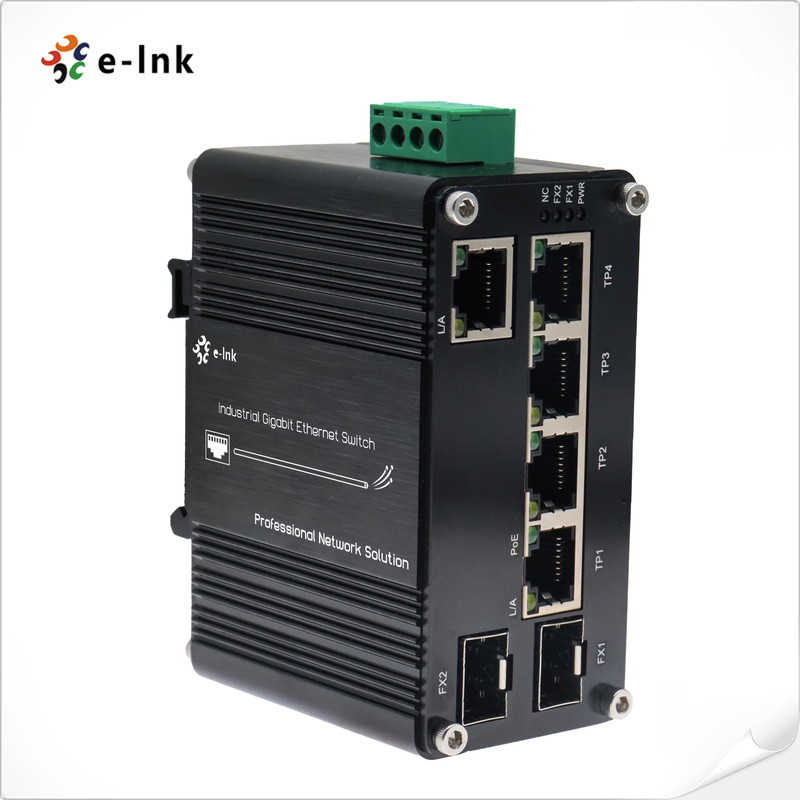

Industrial 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
Industrial PoE Gigabit Ethernet Switch Visão geral
O E-LinkLNK-IMC205GHP-SFPA série é um mini industrial de alta potênciaInterruptor PoE de 90 W 802.3bt
que oferece potência ultra-alta e conectividade confiável para ambientes de rede exigentes.
Com4 portas PoE++ Gigabit (90 W por porta),1 porta de ligação ascendente de Gigabite2 caixas SFP de taxa dupla,
o interruptor suportaTecnologia PoH (Power over HDBaseT)Isto permite que 95 W de potência sejam fornecidos
acima do normalCabos da categoria 5e/6, tornando-o ideal para PDs de alta potência, como câmeras PTZ, PCs tudo em um,
sinalização digital e iluminação PoE.
Projetado para utilização em ambientes industriais adversos, o interruptor ofereceProteção IP40,Instalação de trilhos DIN
e altoImunidade EFT/ESD, tornando-o ideal para automação de fábricas, operações de petróleo e gás, vigilância
e implantações ao ar livre.
Características do comutador industrial PoE Gigabit Ethernet
- Fornececinco portas de cabo de cobre 10/100/1000BASE-T Gigabit Ethernet RJ45, suportando alta velocidade
- e transmissão estável
- Equipados com2 faixas SFP, compatível com os módulos ópticos de modo duplo 1000BASE-X e 100BASE-FX
- Compatível com:Padrão PoE IEEE 802.3bt, com suporte a dispositivos IEEE 802.3bt/at/af
- Até 4 portas PoE para alimentação, com uma potência máxima de95 WPor porto
- e um totalPotência PoE de até 360 W

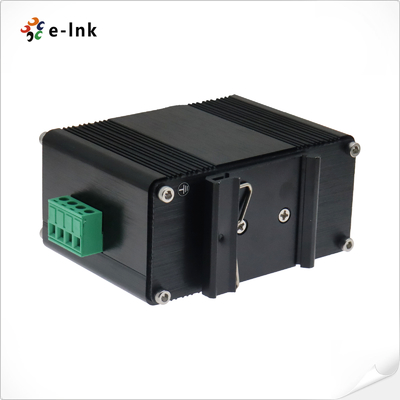

- ApoioInstalação de trilhos DIN, fácil de implantar no ambiente industrial
- Design compacto sem ventiladorEvita efetivamente o sobreaquecimento e garante um funcionamento estável
- Casas metálicas de alta resistência IP40, à prova de pó e durável, adequado para ambientes adversos
- 48 ~ 57 V de entrada de potência redundante de CCcom proteção de polaridade inversa para melhorar a fiabilidade do sistema
- Ampla gama de temperaturas de funcionamento:-40°C ~ 80°C (-40°F ~ 176°F), adequado para ambientes industriais adversos
Índices Técnicos do Comutador Gigabit Ethernet Industrial PoE
|
Ethernet
|
|
Padrões:
|
IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Controle de fluxo duplex completo
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
IEEE 802.3bt Potência por Ethernet de 4 pares
|
|
IEEE 802.3at Power over Ethernet Plus PSE
|
|
IEEE 802.3af Potência sobre Ethernet Plus
|
|
Para a frente&Filtro- Não Taxa:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Buffer de pacotes:
|
2 Mbits
|
|
Comprimento do pacote:
|
10 Kbytes
|
|
Tabela de endereços MAC:
|
4K
|
|
Tecido de comutação:
|
14 Gbps/sem bloqueio
|
|
Propriedade de troca
|
Largura de banda do plano de fundo: 14 Gbps;
Taxa de encaminhamento de pacotes: 14,88Mpps
|
|
Conector:
|
4 portas com função de injetor PoE+ 802.3at (Portas 1 a 4)
|
|
Cabos de rede
|
Par torcido:
10BASE-T: UTP de dois pares, categoria 3,4,5, até 100 m
100BASE-TX: 2 pares UTP Cat. 5, até 100m
1000BASE-T: 4 pares STP Cat 5 até 100 m
Cabos de fibra óptica
1000BASE-SX:
50/125μm ou 62,5/125μm cabo de fibra multi-modo, até 220/550m/2km.
1000BASE-LX:
9/125μm cabo monomodo, que fornece uma longa distância de 2/10/20/40/80/120 km (dependendo do módulo SFP)
100BASE-FX:
50/125μm ou 62,5/125μm cabo de fibra de fibra multimodo até 2 km (dependendo do módulo SFP)
9/125μm cabo monomodo para 20/40/60/120 km (variam consoante o módulo SFP)
|
|
Interface
|
|
Conector:
|
5 x RJ45 (4-Port 802.3at PoE Out)
|
|
Porta óptica:
|
2 x SFP 1000Base-X ou 100Base-FX(Detecção automática)
|
|
PoE (Power over Ethernet)
|
|
Padrão:
|
IEEE802.3af/em/bt
|
|
Portão:
|
RJ45
|
|
Atribuição do pin de alimentação:
|
Par 1 End-span: 1/2 ((-), 3/6 ((+)
Par 2 Meio-span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8 ((-)
|
|
Orçamento do POE:
|
Até 360 watts de orçamento PoE
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
48~57VDC (Bloco terminal)
|
|
Consumo de energia:
|
382 W Max. (PoE em utilização)
|
|
< 5W (PoE não utilizado)
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
Dimensões (LxWxH):
|
95 x 88 x 46 mm
|
|
Peso:
|
300 g
|
|
Casco:
|
Caixa de alumínio
|
|
Opções de montagem:
|
DIN-Rail
|
|
Indicadores LED:
|
|
PWR:
|
Potência
|
|
L.A.:
|
Ligação/Atividade
|
|
PoE:
|
Estatuto do PoE
|
|
FX1/FX2:
|
SEstado da ligação de fibra de vidro do FP
|
|
Autorizações regulamentares
|
|
ISO9001, CE, FCC, RoHS
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55032:2017
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda do comutador Gigabit Ethernet Industrial PoE
|
Modelo
|
Descrição
|
|
LNK-IMC205GHP- SFP
|
Industrial 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP (FPD industrial).
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
O sistema deve ser equipado com um sistema de proteção de tração, com um sistema de proteção de tração, com um sistema de proteção de tração, com um sistema de proteção de tração, com um sistema de proteção de tração.
|
|
Opções de energia
|
- 480W/10A 48VDC fonte de alimentação DIN-Rail.
|
|
O fornecimento de energia deve ser adquirido separadamente.
|
