Conversor de mídia compacto industrial 10G de cobre para SFP+ -40-80°C 12-48VDC
Resumo

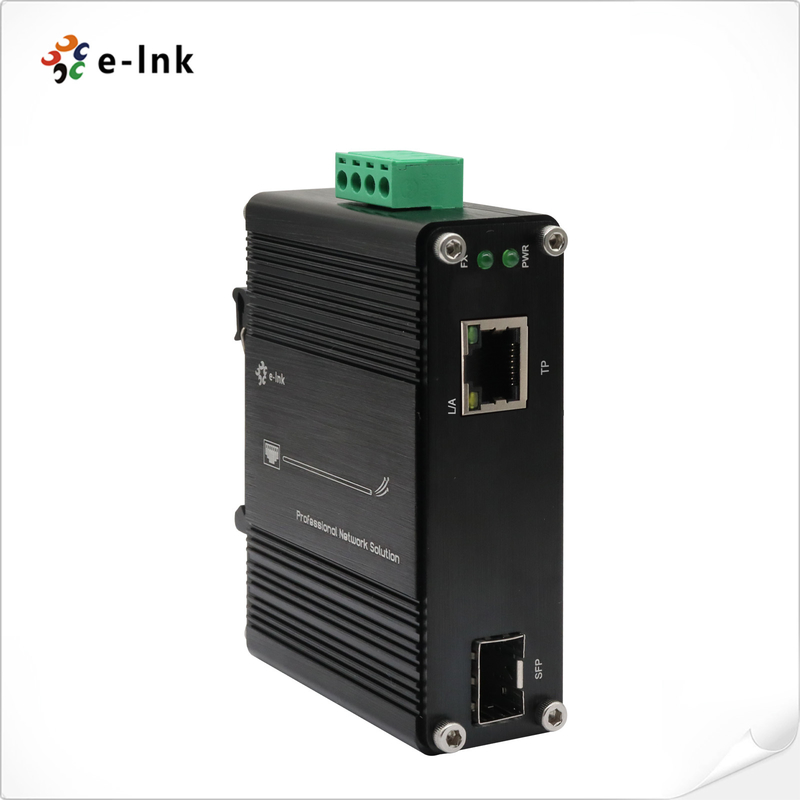

O LNK-IMC10G-SFP+ é um conversor de mídia 10G Ethernet industrial compacto e não PoE
O sistema de transmissão de fibras de cobre é um sistema de transmissão de fibras de cobre, concebido para a conversão confiável de cobre em fibras em ambientes adversos.
de várias velocidadesoperação de 100Mbps para 10Gbps, ele possui uma porta RJ45 com auto
MDI/MDI-X e um10G SFP + slot, garantindo alta performance, conectividade de velocidade de fio.
Com potência ultra-baixaConsumo, entrada de grande amplitude 12~48VDC, alumínio resistente IP40
O número de pessoas que se encontram emTemperatura de funcionamento de -40°C a 80°C, é ideal para instalações industriais
redes que requeremAlta largura de banda sem funcionalidade PoE, tais como extensões de backbone,
ligações com centros de dados,
e de fibra de longa distância.
Características
Suporte a múltiplos velocidades de 100M/1G/2.5G/5G/10G RJ45 a 10G SFP+
Eficiência energética ️ Compatível com a norma IEEE 802.3az, consumo máximo de energia de apenas 5W
Projeto industrial ¢ Caixa de alumínio IP40 compacta, temperatura de -40°C a 80°C
Fornecimento de energia flexível 12~48VDC entrada redundante do bloco terminal
Desempenho estável 20Gbps de tecido de comutação, suporte a quadros gigantes
Instalação versátil DIN-Rail ou opções de montagem na parede incluídas
Índices técnicos
|
Ethernet
|
|
Padrões:
|
IEEE 802.3u 100BASE-TX
|
|
IEEE 802.3ab 1000BASE-T
|
|
IEEE 802.3bz 2.5G/5GBASE-T
|
|
IEEE 802.3an 10GBASE-T
|
|
IEEE 802.3ae Ethernet de 10 Gbps
|
|
Controle de fluxo full-duplex IEEE 802.3x
|
|
IEEE 802.3az Ethernet de Eficiência Energética (EEE)
|
|
Para a frente&Filtro- Não Taxa:
|
100 Mbps
|
|
1000 Mbps
|
|
2.5Gbps
|
|
5 Gbps
|
|
10Gbps
|
|
Cabos de rede:
|
10G/5G/2.5G/1G/100M BASE-T:
10G Cat 6A/7
5G Cat 6/6A/7
1G/2,5G ️ Categoria 5e/6/6A/7
100M Cat 5/5e/6/6A/7
Cable UTP da categoria 5/5e/6/6A/7 (100 metros, no máximo)
EIA/TIA-568 STP de 100 ohms (100 metros, no máximo)
10GBASE-LR/SR/BX:
Cabos de fibra óptica multimodo de 50/125 μm ou 62,5/125 μm, até 300 m
Cabos de fibra óptica de modo único de 9/125μm, até 80 km
|
|
Tipo de processamento:
|
Serviços de armazenagem e transferência
|
|
Tecido:
|
20Gbps
|
|
Quadro Jumbo:
|
16K
|
|
Tabela de endereços:
|
9K entradas, aprendizagem automática de endereços de origem e envelhecimento
|
|
Interface
|
|
Conector:
|
1 x RJ45
|
|
Porta óptica:
|
1 x SFP+
|
|
Meio ambienteN.T.
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
12 ~ 48VDC, Potência redundante (4- pin Terminal Bloco)
|
|
Consumo de energia:
|
5W Max
|
|
Proteção:
|
|
Sobrecarga de entrada de energia:
|
Reinicializável automático
|
|
Polaridade inversa:
|
Presente
|
|
D.I.P Interruptor
|
|
Interruptor DIP de 4 dígitosFunçãoAção
|
DIP
|
Função
|
Configurações
|
|
SW 1
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
SW 2
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
SW 3
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
SW 4
|
Reservado
|
ON - Reservado
|
OFF - Reservado
|
|
- Não, não.te: A função do DIP Switch pode ser personalizada com base nos requisitos do cliente.
|
|
Indicadores LED:
|
|
PWR:
|
Estado de potência
|
|
LA:
|
Ligação/Atividade na porta Ethernet
|
|
TP:
|
Status da Ethernet
|
|
FX:
|
SFP+FibrasPorto Situação
|
|

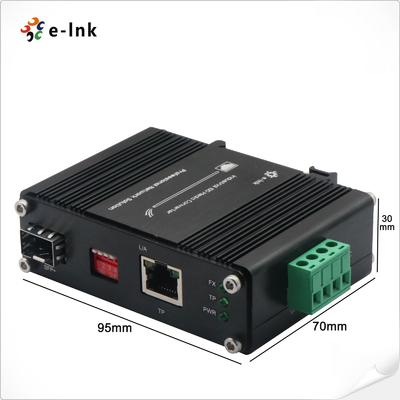

Dimensões (WxDxH):
|
95 x70 x30 mm
|
|
Peso:
|
0.25Quilos
|
|
Casco:
|
Alumínio Caso
|
|
Opções de montagem:
|
DIN-Rail/Montagem na parede
|
|
Autorizações regulamentares
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Expanso)
|
|
Classificação de equipamento
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
|
Modelo
|
Descrição
|
|
LNK-IMC10G-SFP+
|
Mini Industrial 10G/5G/2.5G/1G/100M de cobre para 10GBASE-X SFP+ Media Converter
|
|
Opções de SFP
|
¢ PFS+ Selecione o seu SFP+ sobre o nosso PDS+ Página de opções (FPD industrial).
|
|
¢ PFS+ O módulo deve ser adquirido separadamente.
|
|
Opções de montagem
|
O sistema deve ser equipado com um dispositivo de fixação de parede.
|
|
Opções de energia
|
- Não.24W/1A24Fonte de alimentação VDC.
|
|
O sistema deve ser equipado com um dispositivo de fixação de parede.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
