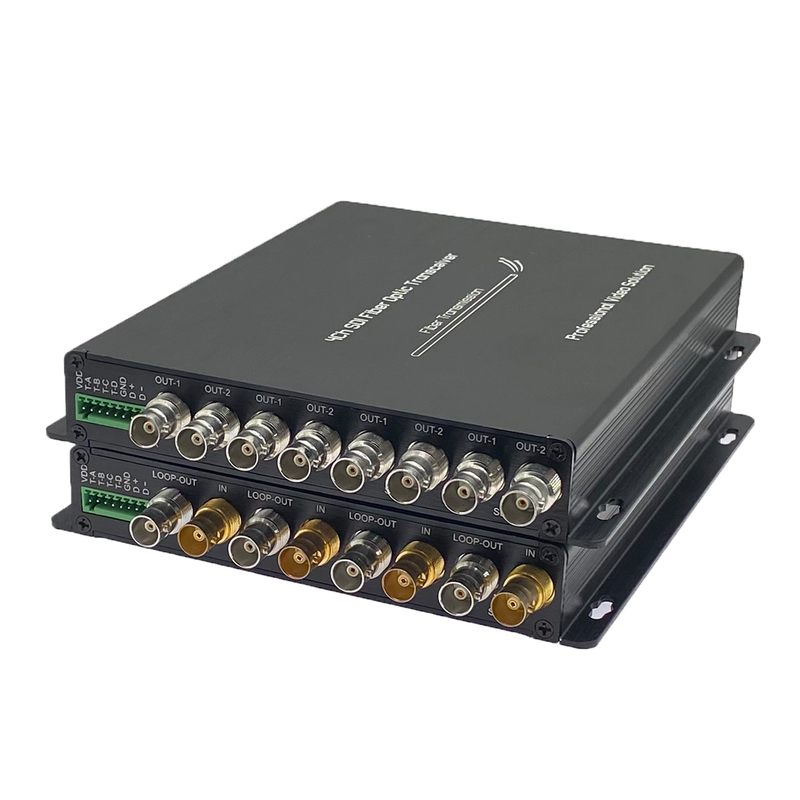

Transmite vídeo 3G/HD-SDI de 4 canais através de uma única fibra óptica
Suporta saída de loop para cada canal de vídeo
Dados integrados de 4 canais Tally e bidirecionais RS485
Vídeo não comprimido de qualidade de transmissão até 1080P 3G-SDI
Distância de transmissão até 20 km com fibra monomodo
Equalização e recolocação automática dos cabos para estabilidade do sinal
Compatível com sistemas de câmaras SDI profissionais
Projeto robusto com ampla gama de temperaturas de funcionamento (-10°C a +55°C)
Índices técnicos
|
Entrada SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI e Telecom/Datacom |
|
270Mbit/s - 1,48Gbit/s - Não. 3Gbit/s |
|
|
Número de entrada: 4 |
|
|
Perda de reflexo: > 15DB |
|
|
Equilíbrio: 0-150m @3Gb/s |
|
|
Conector:BNC |
|
|
Óptica |
Canal: 1 |
|
Tipo: monomodo |
|
|
Distância de transmissão: 20km (Outra distância Opcional) |
|
|
Perda de reflexo: > 15 dB |
|
|
Dithering: < 0,2 IU |
|
|
Conector:FC/UPC (SC)L.C, ST opcional) |
|
|
Output SDI |
Número de saída:4 |
|
Nível de sinal: 800 mV nominal |
|
|
Tempo de subida/baixa: indicação de 200ps |
|
|
Superposição: < 10% de amplitude |
|
|
Perda de reflexo: > 15 dB |
|
|
Dithering: < 0,2 IU |
|
|
Conector: 75Ω BNC |
|
|
Dados |
1ChRS-485 (full/half duplex) e suporte NRZ, RZI e Manchester |
|
Max. 57600bps para RS485 |
|
|
Conector: terminal de parafuso padrão industrial |
|
|
4C Total: A, B, C, D |
|
|
Indicação de potência e indicação ambiental |
Temperatura de funcionamento: -10°C+55°C |
|
Potência de entrada1A@12VDC |
|
|
EMI/RFI: cumprir a norma EMC da UE, classe A, parte 15 da FCC |
|
|
Tempo médio sem problemas: >100000 horas |
|
|
Suporte ao formato de vídeo SDI |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Informações de encomenda
|
O LNK...Doença de HuntingtonSDI-4V1D4T |
4- Ch HD-SDI Video com saída Loop +1Ch para trásRS485 + 4ChContagem, SM 20 km,FC, incluindo 1 transmissor e 1 receptor, utilizados em pares |
|
LNK-3GSDI-4V1D4T |
4- Ch 3G-SDI vídeo com saída Loop+ para trásRS485 + 4ChContagem, SM 20 km,FC, incluindo 1 transmissor e 1 receptor, utilizados em pares |

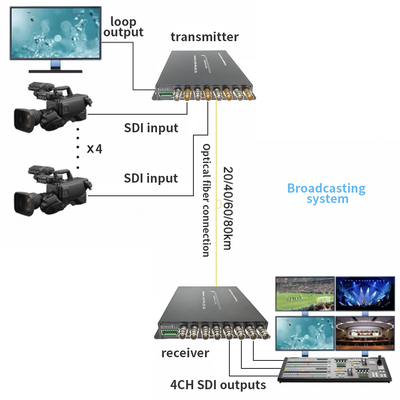

Aplicação
