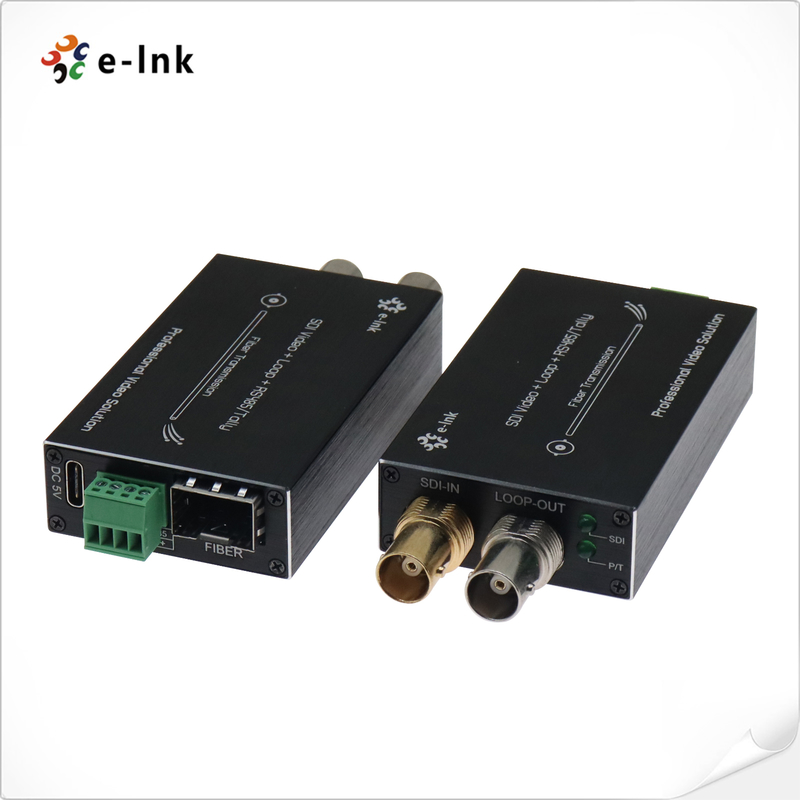

Mini Conversor 3G/HD-SDI para Fibra Óptica com Tally Reverso RS485 Alcance de 20km

Interface Óptica de Fibra

Interface de fibra

Simplex LC

Distância de transmissão

550m-20Km

Comprimento de onda

1310nm/1550nm

Vídeo

Interface de vídeo

BNC

Vídeo impedância de entrada/saída

75Ω

Tensão de entrada/saída de vídeo

Típico:1Vpp, Min 0.5Vpp, Max 1.5Vpp

Taxa de bits de vídeo

Máx. 3.2Gb/s

Ganho diferencial (10%～90% APL)

<1%

Suporte de formato SDI

625/25 PAL

525/29.97 NTSC, 525/23.98 NTSC

720p50, 720p59.94

1080i 23/24/30/50/59.94

1080P 23.98/24/30/50/60

Padrão SDI de vídeo

270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI)

SMPTE425M3Gb/s Mapeamento(3G-SDI)

Interface serial SMPTE424M 3Gb/s(3G-SDI)

Dados

Interface física

Terminal de parafuso padrão industrial

Tipo de dados

Tally & RS4 Reverso85

Suporte de frequência/taxa

Máx. 115200bps para RS422

Máx. 57600bps para RS485

BER

<10ˉ⁹

Elétrico

Adaptador de energia

DC 5V

Consumo de energia

<5P

Indicador LED

SDI

Vídeo SDI

P/T

Fonte de energia

Mecânico

Dimensões (CxLxA)

73 x 44 x 17 mm (TX)

73 x 44 x 17 mm (RX)

185 x 132 x 100 mm (Pacote)

Peso

75g (TX)

75g (RX)

450g (Pacote)

Carcaça

Caixa de Alumínio

Opções de montagem

Mesa

Ambiental

Temperatura de trabalho

-20℃～+70℃

Temperatura de armazenamento

-40℃～+80℃

Umidade de trabalho

0~95%

MTBF

≥100000 horas

Modelo

Descrição

LNK-M3G-1V-MM

Mini-tipo 3G-SDI para Conversor de Fibra com Tally & RS485 Reverso e loop out, MMF, Conector de Fibra LC 500 metros, incluindo Transmissor e Receptor, usado em pares

LNK-M3G-1V-20

Mini-tipo 3G-SDI para Conversor de Fibra com Tally & RS485 Reverso e loop out, SMF, Conector de Fibra LC 20KM, incluindo Transmissor e Receptor, usado em pares

LNK-M3G-1V-40

Mini-tipo 3G-SDI para Conversor de Fibra com Tally & RS485 Reverso e loop out, SMF, Conector de Fibra LC 40KM, incluindo Transmissor e Receptor, usado em pares
