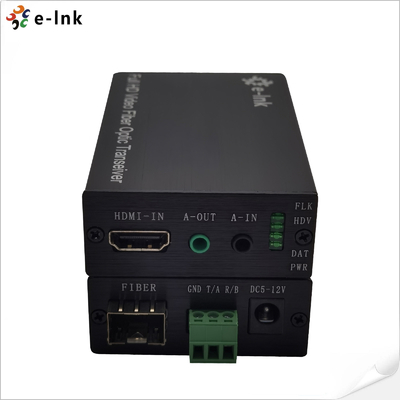

HDMI Bidi Audio RS232 Extensor de Fibra Óptica até 20 km1080P@60Hz
Resumo
O extensor de fibra óptica HDMI LNK-HF100DA transmite vídeo HDMI, estéreo bidirecional
O sistema de transmissão de áudio, e sinais RS232 através de um único cabo de fibra óptica.
1920×1200@60Hz, garante uma qualidade de imagem suave, clara e estável em distâncias de até
Compativel com os padrões HDMI 1.4b 3D e HDCP 1.4, com sistema estéreo externo
As portas de áudio, suporte EDID, ajuste automático e proteção ESD integrada.
É fácil de instalar, é ideal para a transmissão de sinais AV e de controlo de alta qualidade e de longa distância em
aplicações profissionais.
Características
Transmite HDMI, áudio estéreo bidirecional e RS232 através de um único cabo de fibra
Suporta resoluções de até 1920×1200@60Hz, incluindo 1080P e 1600×1200@60Hz
HDMI 1.4b compatível com 3D e HDCP 1.4 para compatibilidade de dispositivos amplo
Transmissão a longa distância: até 500 m (multi-modo) ou 20 km (modo único)
Interface de áudio estéreo externa de 3,5 mm para integração de áudio flexível
Ajuste automático para imagens suaves, claras e estáveis
Apoio EDID e protecção ESD para um desempenho fiável
Design compacto e leve com instalação simples de plug-and-play
Índices técnicos
|
Parâmetro
|
Descrição
|
|
Vídeo
|
Normas
|
HDMI1.4B3D, HDCP1.4
|
|
Relógio de pixels máximo
|
165 MHz
|
|
Taxa máxima de dados
|
6.75 Gbps
|
|
COplícito
|
1080P@50/59.95/60Hz,(Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Suporte especial 1600*1200 @60HZ
|
|
Conector
|
HDMI feminino tipo A
|
|
Impedância
|
100Ω
|
|
HDMI Distância do cabo
|
< 5 metros (Resolução até1920*1200@60Hz)
|
|
Áudio
|
Interface
|
3.5 mm de áudio estéreo externo
|
|
Transmissor
|
1Ch Input + 1Ch Output
|
|
Receptor
|
1Ch Input + 1Ch Output
|
|
RS232
|
Interface
|
3 pinosTerminal Bloqueio
|
|
Taxa de Baud
|
≤115200bps
|
|
Fibras ópticas
|
Interface
|
Modelo SFP LC conector
|
|
Tipo de fibra
|
Dispositivos de modo único
|
|
Comprimento de onda
|
850 nm/1310 nm/1550nm
|
|
Largura de banda da interface
|
3Gbit/s
|
|
Distância de transmissão
|
Transmissão@1920*1200@60Hz
Fibra multimodo: <500M
Fibra monomodo: 20 km
|
|
ÍndiceOutros
|
Fornecimento de energia
|
Adaptador de alimentação: CC 5- Doze.V
|
|
Dissipação de energia
|
Max.4W
|
|
Temperatura
|
Funcionamento: -20°C ~ + 70°C
|
|
Humidade
|
Funcionamento: 5% ~ 90%
|
|
Dimensão (Lx)WxH)
|
92 x 57 x 23 (mm)
|
Informações de encomenda
|
Modelo
|
Descrição
|
|

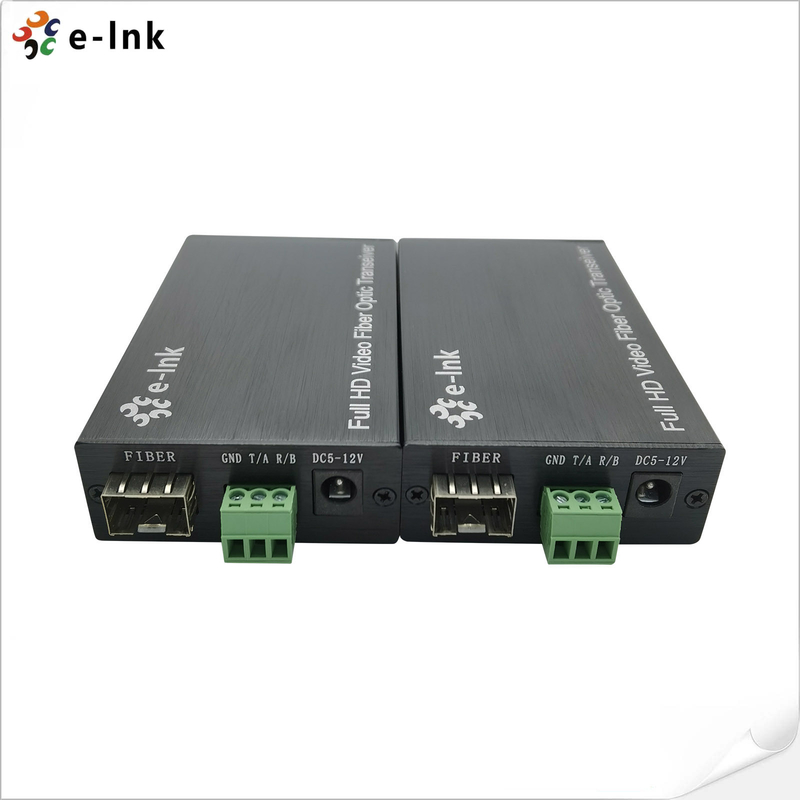

LNK-HF100DA
|
1Ch HDMI + 1Ch bidireccionalStereoÁudio + 1Ch RS232 através de extensor de fibra óptica, LC ((SFP), fibra multimodo,500m, incluindo um transmissor e um receptor, utilizados em pares
|
|
LNK-HF100DA-20
|
1Ch HDMI + 1Ch bidireccionalStereoÁudio + 1Ch RS232 através de extensor de fibra óptica, LC ((SFP), Single- Fibra de modo,20 mil.m, incluindo um transmissor e um receptor, utilizados em pares
|
Aplicação
