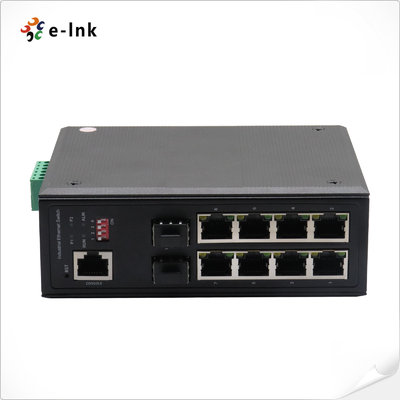

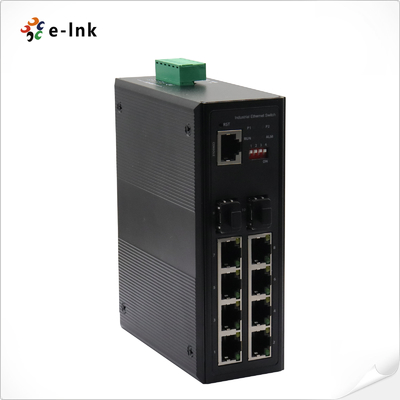

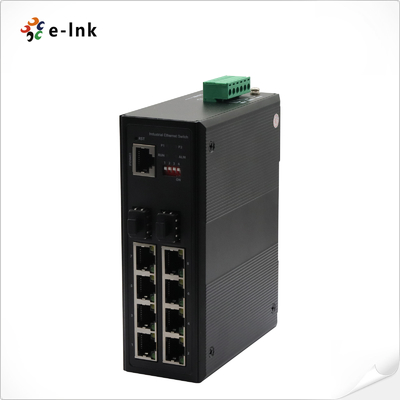

Indústria4- porta 10/100/1000T 802.3bt PoE +4- Porta 10/100/1000T 802.3a)t PoE+Comutador Ethernet gerenciado por SFP de 2 portas 100/1000X
LNK-GYM7208GHP-SFPAnálise geral do comutador Ethernet gerenciado industrial
OLNK-GYM7208GHP-SFPA série é um interruptor PoE gerenciado industrial de próxima geração com
Portas PoE++ de 4 x 802,3bt (90W),Portas PoE+ de 4 x 802.3at (30W)e2 x Gigabit SFPFitas de fibras
Este produto foi concebido para suportar os rigores da
O sistema de transmissão de dados Ethernet é um sistema de transmissão de dados que permite a transmissão de dados Ethernet em ambientes industriais, garantindo uma transmissão Ethernet consistente e fiável.
Dispõe de duas fontes de alimentação (12-48V DC) para o despedimento, operasem ventoinha, e orgulha-se
uma ampla gama de temperaturas (-40°C a 80°CÉ compacto, robustoIP40Suportes de armazenagem metálicaDIN-rail
ouInstalação na parede, tornando-o ideal paraAutomatização industrial,ITS (Sistemas de Transporte Inteligentes),
redes militares e de serviços públicosEste interruptor está equipado com qualidade avançada de serviço (QoS), VLAN,
e recursos de gestão de rede, garantindo uma largura de banda elevada, baixa latência e transmissão segura de dados
para aplicações de missão crítica.
LNK-GYM7208GHP-SFPComutador Ethernet gerenciado industrialCaracterísticas
LNK-IMC2008Gapresenta as seguintes características:
- Não.Conectividade de fibra flexível: Dois slots mini GBIC/SFP 100/1000BASE-X com detecção automática para vários módulos SFP.
- Não.Suporte de PoE de alta potência: portas PoE 4×10/100/1000T 802.3bt e portas PoE 4×10/100/1000T 802.3at,
Entrega até480W orçamento total de energia PoE.
- Não.Capacidade de quadro grande: Suporta quadros gigantes de 16K-byte, compatíveis com vários protocolos de extensão.
- Não.Rede eficiente: IEEE 802.3az Ethernet de Eficiência Energética com tabela de endereços MAC 8K para desempenho otimizado.
- Não.Apoio avançado ao protocolo:Compatibilidade IPv6 completa com proteção contra ondas elétricas de 4 KV para uma operação fiável.
- Não.Indicadores abrangentes do estado: Indicadores LED claros para o estado do dispositivo e a atividade da rede em tempo real.
- Não.Proteção da entrada de energia: O projeto de protecção polaridade impede danos causados por ligações de alimentação incorretas.
- Não.Design robusto sem ventilador: Casca metálica durável com arrefecimento sem ventilador para uma operação silenciosa e sem manutenção.
- Não.Instalação flexível: Suporta configurações DIN-rail e de montagem na parede para implantação versátil.
LNK-GYM7208GHP-SFPComutador Ethernet gerenciado industrialÍndices técnicos
|
Porto físico
|
|
Porta RJ45 e velocidade
|
4x10/100/1000Base-T 802.3btPoE++
4x10/100/1000Base-T 802.3atPoE+
|
|
Porta de fibra e velocidade
|
2x100/1000Base-FX SFP (Modo duplo, detecção automática)
|
|
Parâmetros
|
|
Padrões Ethernet
|
IEEE802.1x autenticação
IEEE802.1Q-Tagging
IEEE802.1p-Qeueing Layer 2 QoS/CoS com um mínimo de 4 filas por portaIEEE802.1w RSTP árvore de alargamento rápido
IEEE802.3ad Trunking
IEEE802.3x controlo do caudal
IEEE 802.1D Árvore de Estiramento
IEEE802.1ab LLDP
|
|
Buffer de pacotes
|
4 Mbits
|
|
Comprimento máximo do pacote
|
Até 1532 bytes
|
|
Tabela de endereços MAC
|
16K
|
|
Modo de transmissão
|
Armazenamento e encaminhamento (modo duplex completo/meio duplex)
|
|
Propriedade de troca
|
Tempo de atraso: < 7μs
Largura de banda do plano de fundo: 20 Gbps
Taxa de encaminhamento de pacotes: 14,88Mpps
|
|
PoE
|
|
Padrão PoE
|
4 x IEEE 802.3af/em/pt PoE
4 x IEEE 802.3af/em PoE
|
|
Orçamento de energia
|
Max. Orçamento de potência de saída PoE90W parasolteiro Porta PoE
Orçamento total de energia PoE até 480 watts no máximo
|
|
Protecção contra raios
|
O interruptor industrial fornece uma descarga de contacto de ±8 KV DC e uma descarga de ar de ±15 KV DC para proteção ESD Ethernet.Também suporta imunidade a ondas de ±4KV para melhorar a estabilidade do produto e protege as redes dos usuários de ataques ESD devastadores, assegurando que o fluxo de operação não flutua.
|
|
Interruptor DIP
|
|
DIP
|
Estado
|
Descrição
|
|
#1
|
Ativado
|
RSTP Desativado
|
|
Desligado
|
Ativar RSTP
|
|
#2
|
Ativado
|
Ativar porta VLAN
|
|
Desligado
|
Desativar porta VLAN
|
|
#3
|
Ativado
|
Porta SFP é 100M
|
|
Desligado
|
Portão SFP 100M/1000M
|
|
#4
|
N/A
|
Reserva de funções
|
|
Indicador LED
|
|
Potência
|
Conectar-sempre
|
|
RJ45
|
Link/Act: conectar-sempre; troca de dados-brilhar Velocidade da luz: 100Mbps-sempre; 10Mbps-brilhar
|
|
Fibras
|
Link/Act: connect-always; data exchange-twinkle
|
|
Informações sobre a potência
|
|
Modo de acesso a energia
|
Terminal de Phoenix
|
|
Entrada de potência redundante
|
DC48- 56V
|
|
Protecção contra sobrecarga
|
- Sim, sim.
|
|
Reversão de potência
|
Apoio
|
|
Consumo de energia
|
Carga total < 15 W (Não usar PoE)
|
|
Propriedade física
|
|
Grau de protecção
|
Caixa de alumínio IP40
|
|
Modo de arrefecimento
|
Refrigeração natural, sem design de ventilador
|
|
Dimensões
|
138 mm x 106 mm x 41 mm (L x L x H)
|
|

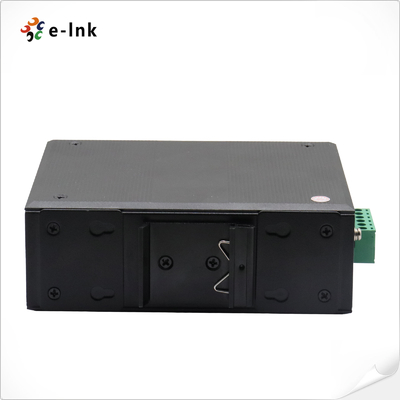

Modo de instalação
|
Caminho DIN/montável na parede
|
|
Peso
|
600 g
|
|
Ambiente de trabalho
|
|
Temperatura de funcionamento
|
- 40°C~80°C
|
|
Umidade de funcionamento
|
5% a 90% não condensante
|
|
Temperatura de armazenamento
|
- 40°C- 80°C
|
|
Garantia
|
|
MTBF
|
100,000 horas
|
|
Período de responsabilidade por defeitos
|
Garantia de 5 anos, suporte técnico ao longo da vida
|
|
Padrão de certificação
|
|
IME
|
Classe A, Parte 15, Subparte B da FCC,
EN 55022 Classe A
|
|
Sistema Monetário Europeu
|
EN61000-4-2 (ESD),
EN61000-4-3 ((RS),
EN61000-4-4 (EFT),
EN61000-4-5 (Fluxo),
EN61000-4-6 ((CS),
EN 61000-4-8, EN 61000-4-11
|
|
Colisão
|
IEC60068-2-27
|
|
Largue.
|
IEC60068-2-32
|
|
Vibração
|
IEC60068-2-6
|
|
Grau de segurança
|
EN 60950-1
|
|
Software
|
|
Características do software
|
Requisito de desempenhotTrabalho: STP/RSTP
|
|
Multicast: IGMP Snooping V1/V2
|
|
VLAN: IEEE 802.1Q 4K VLAN, QINQ
|
|
Agregação de ligações: manual
|
|
Função de gestão: CLI/WEB/SNMP
|
|
Manutenção de diagnóstico: espelhamento das portas, ping
|
|
Gerenciamento de alarmes: saída de alarme de retransmissão de sentido único, RMON, SNMP Trap
|
|
Segurança: DHCP Snooping, gestão hierárquica de utilizadores
|
|
Controle de dados Limite de velocidade de entrada/saída baseado em porta, controle de fluxo de contrapressão full duplex IEEE 802.3x, half duplex.
Supressão de tormenta de transmissão, supressão de multicast desconhecido e supressão de unicast desconhecido
|
LNK-GYM7208GHP-SFPComutador Ethernet gerenciado industrialInformações de encomenda
|
Modelo
|
Descrição
|
|
LNK-GYM7208GHP-SFP
|
Indústria4- porta 10/100/1000T 802.3bt PoE + 4- Porta 10/100/1000T 802.3a)t PoE+Comutador Ethernet gerenciado por SFP de 2 portas 100/1000X
|
|
Opções de SFP
|
Selecione a sua opção SFP na nossa Página de Opções SFP (FPD industrial).
|
|
O módulo SFP deve ser adquirido separadamente.
|
|
Opções de montagem
|
O sistema deve ser equipado com um dispositivo de fixação de parede.
|
|
Opções de energia
|
¥480W48VDC DIN-Rail Power Supply, fio aberto para o bloco terminal.
|
|
A fonte de alimentação deve ser adquirida separadamente.
|
LNK-GYM7208GHP-SFPComutador Ethernet gerenciado industrialAplicação
LNK-GYM7208GHP-SFPComutador Ethernet gerenciado industrialDimensão
