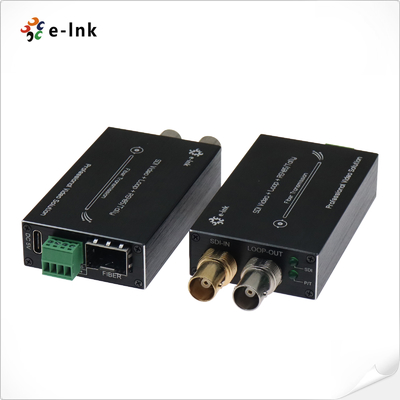

Conversor de Fibra E-link Mini HD-SDI com Saída de Loop Tally & RS485
Visão Geral
O Conversor de Fibra HD-SDI Mini-type Série LNK-MHD-1V da E-link é uma solução compacta e
de nível industrial projetada para transmitir vídeo HD-SDI não compactado (com
áudio embutido), sinais Tally e dados RS485 reversos através de uma única fibra óptica.
Suportando resoluções de vídeo de até 1080i e uma taxa de dados de até 1,485 Gbps, este conversor
apresenta equalização automática de cabo, monitoramento de loop-out e desempenho robusto em
longas distâncias—até 20 km em fibra monomodo. Projetado para ambientes exigentes,
oferece ampla tolerância de temperatura (-20℃ a +70℃), indicadores de status LED,
instalação hot-swappable e compatibilidade com sistemas de câmeras SDI. Ideal para transmissão,
eventos ao vivo e aplicações de estúdio que exigem transmissão de vídeo em tempo real confiável por fibra.
Recursos
Mini conversor HD-SDI para fibra com Tally & RS485
Suporta formatos 720p, 1080i, PAL/NTSC
Loop-out para monitoramento SDI local
Transmissão de até 20 km via fibra LC
Sinal estável com equalização automática e reclocking
Ampla faixa de temperatura: -20°C a +70°C
Plug & play, caixa de alumínio compacta
Índices Técnicos
|
Interface Óptica de Fibra
|
|
Interface de fibra
|
Simplex LC
|
|
Distância de transmissão
|
550m-20Km
|
|
Comprimento de onda
|
1310nm/1550nm
|
|
Vídeo
|
|
Interface de vídeo
|
BNC
|
|
Vídeo impedância de entrada/saída
|
75Ω
|
|
Tensão de entrada/saída de vídeo
|
Típico:1Vpp, Mínimo 0,5Vpp, Máximo 1,5Vpp
|
|
Taxa de bits de vídeo
|
Máximo 1,48 Gb/s
|
|
Ganho diferencial (10%～90% APL)
|
<1%
|
|
Suporte de formato SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
Padrão SDI de vídeo
|
270Mbps (SD-SDI)
|
|
1,485 Gbps (HD-SDI)
|
|
Dados
|
|
Interface física
|
Terminal de parafuso padrão industrial
|
|
Tipo de dados
|
Tally & RS4 reverso85
|
|
Suporte de frequência/taxa
|
Máx. 115200bps para RS422
Máx. 57600bps para RS485
|
|
BER
|
<10ˉ9
|
|
Elétrico
|
|
Adaptador de energia
|
DC 5V
|
|
Consumo de energia
|
<5P
|
|
Indicador LED
|
|
SDI
|
Vídeo SDI
|
|
P/T
|
Fonte de energia
|
|
Mecânico
|
|
Dimensões (CxLxA)
|
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Pacote)
|
|
Peso
|
75g (TX)
75g (RX)
450g (Pacote)
|
|
Caixa
|
Caixa de alumínio
|
|
Opções de montagem
|
Mesa
|
|
Ambiental
|
|
Temperatura de trabalho
|
-20℃～+70℃
|
|
Temperatura de armazenamento
|
-40℃～+80℃
|
|
Umidade de trabalho
|
0~95%
|
|
MTBF
|
≥100000 horas
|
Informações para pedido
|
Modelo
|
Descrição
|
|
LNK-MHD-1V-MM
|
Mini-tipo HD-SDI para Conversor de Fibra com Tally & RS485 Reverso e loop out, MMF, Conector de Fibra LC 500 metros, incluindo Transmissor e Receptor, usado em pares
|
|
LNK-MHD-1V-20
|
Mini-tipo HD-SDI para Conversor de Fibra com Tally & RS485 Reverso e loop out, SMF, Conector de Fibra LC 20KM, incluindo Transmissor e Receptor, usado em pares
|
|
LNK-MHD-1V-40
|
Mini-tipo HD-SDI para Conversor de Fibra com Tally & RS485 Reverso e loop out, SMF, Conector de Fibra LC 40KM, incluindo Transmissor e Receptor, usado em pares
|

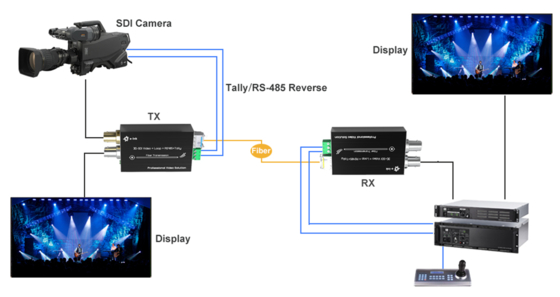

Aplicação
Interface & LED
