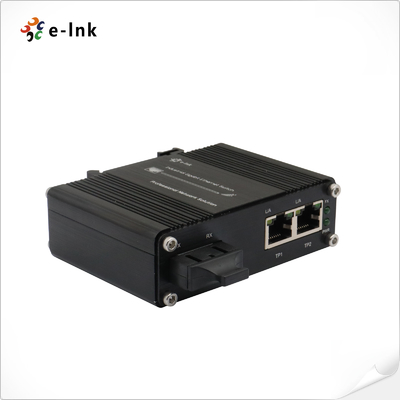

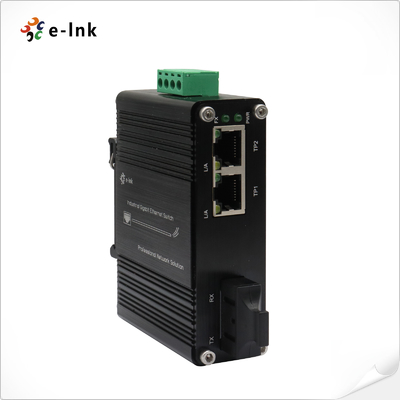

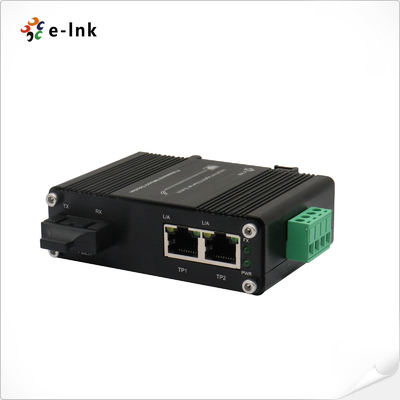

Conversor de Mídia Mini Industrial de 2 Portas 10/100/1000Base-TX para 1000Base-X
Visão Geral do Conversor de Mídia Mini Industrial
O LNK-IMC1200G Série Conversor de Mídia Gigabit Industrial é um dispositivo que permite conectar duas portas Ethernet (10/100/1000BASE-T) e uma porta de fibra (1000BASE-X) juntas. Ele é feito para ambientes industriais robustos, com uma caixa de alumínio resistente, e funciona bem em uma ampla faixa de temperaturas de -40°C a +75°C. Este conversor reforçado suporta ambos os modos half-duplex e full-duplex, garantindo conectividade de rede estável e de alto desempenho. Seu hardware forte pode lidar com condições difíceis, tornando-o ótimo para automação industrial, transporte e uso externo. A instalação é facilitada com opções para fixá-lo a um trilho DIN ou a uma caixa de distribuição, tornando-o útil em diferentes situações.
Recursos do Conversor de Mídia Mini Industrial
Porta de rede Gigabit de modo duplo de alto desempenho
• 2×Portas RJ45 10/100/1000M com negociação automática | Detecção automática de polaridade MDI/MDI-X | Negociação automática de modo full/half-duplex
• 1×Porta Gigabit de fibra SC (1000Base-X) | Transmissão estável de longa distância
Design confiável de nível industrial
• Faixa de temperatura operacional ampla: -40°C a 75°C (-40°F a 167°F) | Resistente a poeira e umidade | Adequado para ambientes agressivos

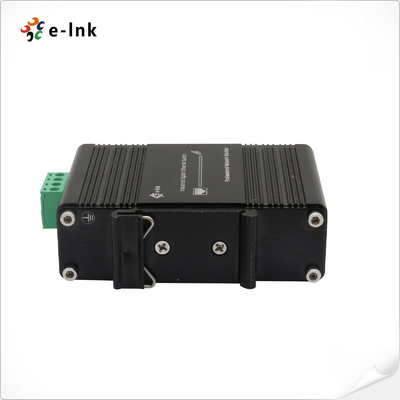

• Opções de montagem dupla: trilho DIN/montagem em parede | Estrutura compacta e robusta
Gerenciamento inteligente e de economia de energia
• Tecnologia IEEE 802.3az Energy Efficient Ethernet (EEE) | Design de baixa potência
• Entrada de tensão ampla: fonte de alimentação de 12–48 VCC | Compatibilidade com fonte de alimentação industrial
Índices Técnicos do Conversor de Mídia Mini Industrial
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3z 1000Base-X
|
|
Tipo de Processamento:
|
Armazenar eEncaminhar
|
|
Taxa de Filtro de Encaminhamento:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
1 Mbit
|
|
Máx. Comprimento do Pacote:
|
9K Bytes
|
|
Tamanho da Tabela de Endereços
|
2K Endereços MAC
|
|
Interface
|
|
Conector:
|
2 x RJ45
|
|
Porta Óptica:
|
1 x SC 1000Base-X
|
|
Elétrico e Mecânico
|
|
Potência de Entrada:
|
12~48VCC, bloco de terminais de 2 pinos
|
|
Consumo de Energia:
|
5W Máx.
|
|
Indicadores LED:
|
|
PWR:
|
Status da Energia
|
|
L/A:
|
Status do LINK de Dados
|
|
SPD:
|
Status Ethernet
|
|
100M/1000M:
|
Fibra LINK Status
|
|
Dimensões (LxPxA):
|
95 x 70 x 30 mm
|
|
Peso:
|
0,25Kg
|
|
Caixa:
|
Alumínio Caixa
|
|
Opções de Montagem:
|
Trilho DIN / Montagem em Parede
|
|
Ambiental
|
|
Temperatura de Operação:
|
-40°C a 75°C (-40°F a 167°F)
|
|
Temperatura de Armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade Relativa:
|
5% a 95% sem condensação
|
|
MTBF
|
> 200.000 horas
|
|
Aprovações Regulatórias
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informações de Pedido do Conversor de Mídia Mini Industrial
|
Modelo
|
Descrição
|
|
LNK-IMC1200G
|
Conversor de Mídia Mini Industrial, 1 porta 1000BASE SC + 2 portas 10/100/1000BASE-T, Porta de Fibra SC, Multimodo, 850nm, 550m
|
|
LNK-IMC1200G-20
|
Conversor de Mídia Mini Industrial, 1 porta 1000BASE SC + 2 portas 10/100/1000BASE-T, Porta de Fibra SC, Modo Único, 1310nm, 20km
|
|
LNK-IMC1200G-S20
|
Conversor de Mídia Mini Industrial, 1 porta 1000BASE SC + 2 portas 10/100/1000BASE-T, Porta de Fibra SC, Modo Único, Fibra Única, 1310/1550nm, 20km
|
|
Opções de Montagem
|
► Suporte de Trilho DIN padrão instalado; Suporte de Montagem em Parede incluído.
|
|
Opções de Energia
|
► Fonte de Alimentação de 24 VCC. Fio Aberto para Bloco de TerminaisW/1A Fonte de Alimentação de 24 VCC. Fio Aberto para Bloco de Terminais► A fonte de alimentação deve ser comprada separadamente.
|
|
