Mini Conversor de Mídia Industrial 10/100/1000Base-T para 1000Base-X Conversor

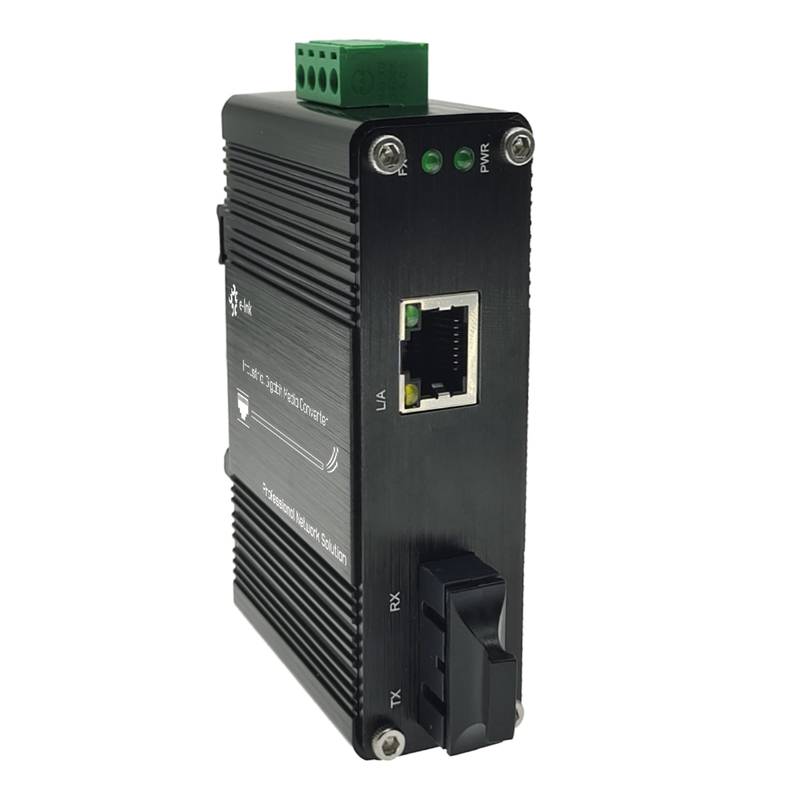

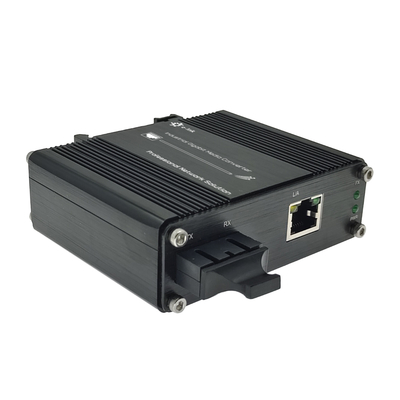

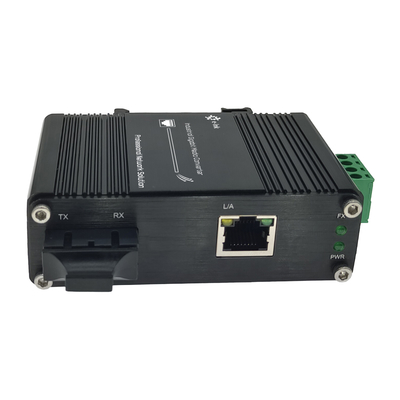

Visão Geral do Mini Conversor de Mídia Industrial
O Mini Conversor de Mídia Industrial, 10/100/1000Base-T para 1000Base-SX, Série Conversor de Mídia Gigabit Industrial é uma solução confiável e eficiente
para conversão de mídia entre 10/100/1000BASE-T portas de cobre e 1000BASE-X portas de fibra.
Este produto foi projetado para suportar condições ambientais desafiadoras.
Sua carcaça de alumínio foi projetada para ser altamente durável e opera de forma confiável em
uma ampla faixa de temperatura de -40°C a +75°C, tornando-o adequado para uma variedade de aplicações industriais.
Este conversor de mídia reforçado suporta ambos os modos half-duplex e full-duplex,
e permite opções flexíveis de fibra (100M ou 1000M) para maior compatibilidade com dispositivos de rede.
As opções de montagem do produto, que incluem um trilho DIN e uma caixa de distribuição, garantem um
processo de instalação simples e seguro. Isso o torna ideal para uso em automação industrial20kmsistemas de transporte
e aplicações de rede externas.
Recursos do Mini Conversor de Mídia Industrial
O Conversor de Mídia Gigabit Industrial da Série LNK-IMC3012 apresenta as seguintes características:
O dispositivo está equipado com uma porta Gigabit Ethernet, oferecendo uma velocidade de conexão de 10/100/1000BASE-T RJ45.
Ele possui auto MDI/MDI-X para conectividade perfeita.
A porta SC de fibra 1x – 1000Base-X facilita a transmissão de fibra de alta velocidade e rede de longa distância.
O desempenho flexível da rede do produto suporta full/half-duplex e auto-negociação
para comunicação de dados perfeita.
Este produto é eficiente em termos de energia e está em conformidade com o padrão IEEE 802.3az Energy-Efficient Ethernet (EEE),
que visa reduzir o consumo de energia.
Indicadores LED abrangentes fornecem status de rede em tempo real e diagnósticos para fácil monitoramento.

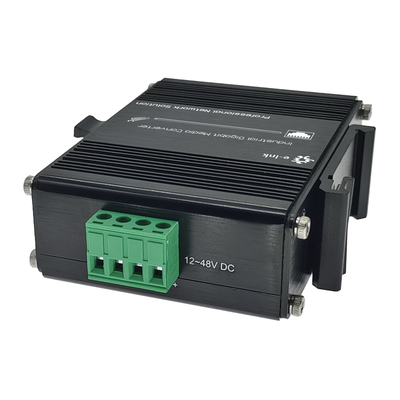

Este produto possui uma ampla faixa de entrada de energia de 12~48VDC via bloco de terminais, tornando-o perfeitamente adequado
para ambientes de energia industrial.
Este produto oferece opções de montagem versáteis, tornando-o adequado para uma variedade de tipos de instalação.
É compatível com DIN-Rail e instalação em parede, garantindo uma solução de implantação flexível.
Este produto é caracterizado por sua confiabilidade de nível industrial, que é evidenciada por seu design reforçado.
Ele tem uma faixa de temperatura operacional estendida de -40°C a +75°C (-40°F a +167°F), tornando-o adequado
para ambientes agressivos.
Índices Técnicos do Mini Conversor de Mídia Industrial
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Tipo de Processamento:
|
Armazenar eEncaminhar
|
|
Taxa de Filtro de Encaminhamento:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
1 Mbit
|
|
Máx. Comprimento do Pacote:
|
9K Bytes
|
|
Tamanho da Tabela de Endereços
|
2K Endereços MAC
|
|
Interface
|
|
Conector:
|
1x RJ45
|
|
Porta Óptica:
|
1 x SC 1000Base-X
|
|
Elétrico e Mecânico
|
|
Entrada de Energia:
|
12~48VDC, 4bloco de terminais de pino
|
|
Consumo de Energia:
|
3W Máx.
|
|
Indicadores LED:
|
|
PWR:
|
Status de Energia
|
|
L/A:
|
Status do LINK de Dados
|
|
SPD:
|
Status Ethernet
|
|
100M/1000M:
|
Fibra LINK Status
|
|
Dimensões (LxPxA):
|
95 x 70 x 30 mm
|
|
Peso:
|
0,25Kg
|
|
Carcaça:
|
Caixa de Alumínio Opções de Montagem:
|
|
Trilho DIN / Montagem em Parede
|
Ambiental
|
|
Temperatura de Operação:
|
|
-40°C a
|
75°C (-40°F a 167°F)Temperatura de Armazenamento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidade Relativa:
|
|
5% a 95% sem condensação
|
MTBF
|
|
> 200.000 horas
|
Aprovações Regulatórias
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010 EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informações para Pedidos do Mini Conversor de Mídia Industrial
|
Modelo
|
Descrição
|
LNK-IMC3012
|
|
Mini Conversor de Mídia Industrial, 10/100/1000Base-T para 1000Base-SX,
|
Multimodo, 20km, 850nm, SCOpções de Montagem
|
|
Min
|
iConversor de Mídia Industrial, 10/100/1000Base-T para 1000Base-BX, Monoomodo, 20km, 1310/1550nm, SCOpções de Montagem
|
|
Min
|
iConversor de Mídia Industrial, 10/100/1000Base-T para 1000Base-BX, Monoomodo, Fibra Única, 20km, 1310/1550nm, SCOpções de Montagem
|
|
► Suporte de Trilho DIN padrão instalado; Suporte de Montagem em Parede incluído.
|
Opções de Energia
|
|
►
|
24Fonte de Alimentação VDC. Fio Aberto para Bloco de Terminais24Fonte de Alimentação VDC. Fio Aberto para Bloco de Terminais► A fonte de alimentação deve ser adquirida separadamente.
|
|
Aplicação do Mini Conversor de Mídia Industrial
|
