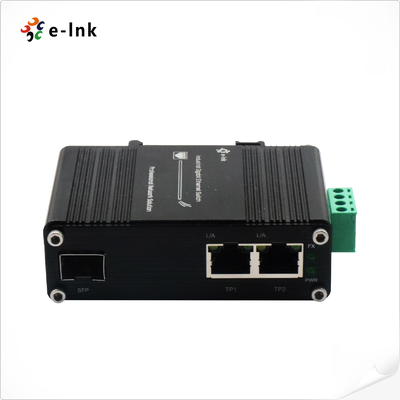

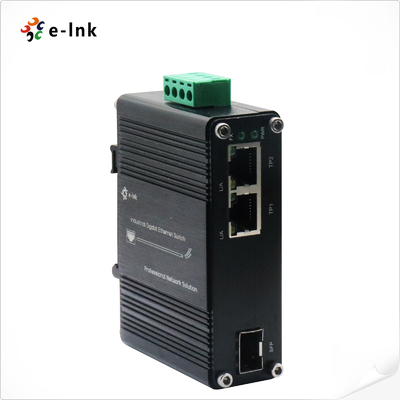

Mini Conversor de Mídia Ethernet de 1 Porta 100/1000X SFP para 2 Portas 10/100/1000T
Visão Geral do Mini Conversor de Mídia Industrial
O LNK-IMC1200G-SFP Série Conversor de Mídia Gigabit Industrial para Trilho DIN é uma solução confiável
para estender Ethernet por fibra em ambientes agressivos. Este conversor de mídia reforçado foi projetado
com um gabinete robusto e está em conformidade com os padrões EN55022. Ele é capaz de operar em temperaturas extremas
variando de -40°C a +75°C, tornando-o ideal para automação industrial, transporte e aplicações externasPolítica de Serviço
Este conversor de mídia Gigabit está equipado com portas de cobre 10/100/1000Base-T e slots 100/1000Base-X SFP,
fornecendo aos usuários uma variedade de opções de fibra flexíveis. Essas opções incluem módulos SFP externos para modo único
ou multimodo fibra (1 ou 2 núcleos), oferecendo maior versatilidade. A porta Ethernet suporta modos full-duplex
e half-duplex para conectividade perfeita e transmissão de dados de alta velocidade.
O LNK-IMC1200G-SFP foi projetado para instalação direta e desempenho confiável
em redes críticas, graças à sua montagem em trilho DIN e ampla compatibilidade de entrada de energia. Este produto é ideal
para estender as distâncias da rede em até 120 km quando usado com os módulos SFP apropriados.
Recursos do Mini Conversor de Mídia Industrial
- Portas Ethernet Gigabit Duplas:
Possui 2 portas RJ45 10/100/1000BASE-T com MDI/MDI-X automático para conectividade de dispositivos simplificada e flexível.
- Conectividade de Fibra Flexível:
Inclui 1 slot SFP com detecção automática para 100Base-FX e 1000Base-X, permitindo transmissão de fibra óptica confiável de longa distância.
- Desempenho de Rede Avançado:
Suporta modos de negociação automática e full/half-duplex para otimizar o fluxo de dados e a eficiência da rede.
- Operação com Eficiência Energética:
Está em conformidade com IEEE 802.3az (Ethernet com Eficiência Energética) para reduzir significativamente o consumo de energia durante baixa atividade de dados.
- Entrada de Energia de Ampla Faixa:
Aceita 12~48VDC via bloco de terminais, oferecendo adaptabilidade a várias fontes de energia industrial.
- Opções de Montagem Versáteis:
Suporta instalação em trilho DIN e montagem em parede para integração perfeita em gabinetes ou painéis de controle.
- Confiabilidade de Nível Industrial:
Construído com um design reforçado capaz de operar em temperaturas de -40°C a +75°C (-40°F a +167°F), garantindo desempenho em ambientes agressivos.
Índices Técnicos do Mini Conversor de Mídia Industrial
|
Ethernet
|
|
Padrões:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Ethernet com Eficiência Energética (EEE)
|
|
Tipo de Processamento:
|
Armazenar eEncaminhar
|
|
Taxa de Filtro de Encaminhamento:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memória do Buffer de Pacotes:
|
1 Mbit
|
|
Máx. Comprimento do Pacote:
|
9K Bytes
|
|
Tamanho da Tabela de Endereços
|
:
|
|
2K Endereços MAC
|
|
Interface
|
Conector:2
|
|
x RJ45
|
Porta Óptica: 1 x SFP 1000Base-Xou 100Base-FX
|
|
(detecção automática)
|
|
Elétrico e Mecânico
|
Entrada de Energia:12~48VDC, bloco de terminais de 4 pinos
|
|
Consumo de Energia:
|
5W Máx.
|
|
Indicadores LED:
|
|
PWR:
|
Status da Energia
|
|
L/A:
|
Status do LINK de Dados
|
|
SPD:
|
Status Ethernet
|
|
100M/1000M:
|
Fibra LINK Status
|
|
Dimensões (LxPxA):
|
95 x 70 x 30 mm
|
|
Peso:
|
0,25Kg
|
|
Caixa:
|
Alumínio Opções de Montagem:
|
|
Trilho DIN / Montagem em Parede
|
Ambiental
|
|
Temperatura de Operação:
|
|
-40°C a
|
75°C (-40°F a 167°F)Temperatura de Armazenamento:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidade Relativa:
|
|
5% a 95% sem condensação
|
MTBF
|
|
> 200.000 horas
|
Aprovações Regulatórias
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010 EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surto)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informações para Pedidos do Mini Conversor de Mídia Industrial
|
Modelo
|
Descrição
|
LNK-IMC
|
|
1200G-SFPReforçado
|
2 Portas 10/1001000BASE-TX para 100/1000BASE-XConversor de Mídia SFP Opções SFP
|
|
► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP
|
(SFP Industrial) .Política de Serviço
|
|
Opções de Montagem
|
|
► Suporte de Trilho DIN padrão instalado; Suporte de Montagem em Parede incluído.
|
Opções de Energia
|
|
►
|
24VDC. Fio Aberto para Bloco de Terminais1A Fonte de Alimentação 24VDC. Fio Aberto para Bloco de Terminais► A fonte de alimentação deve ser adquirida separadamente.
|
|
