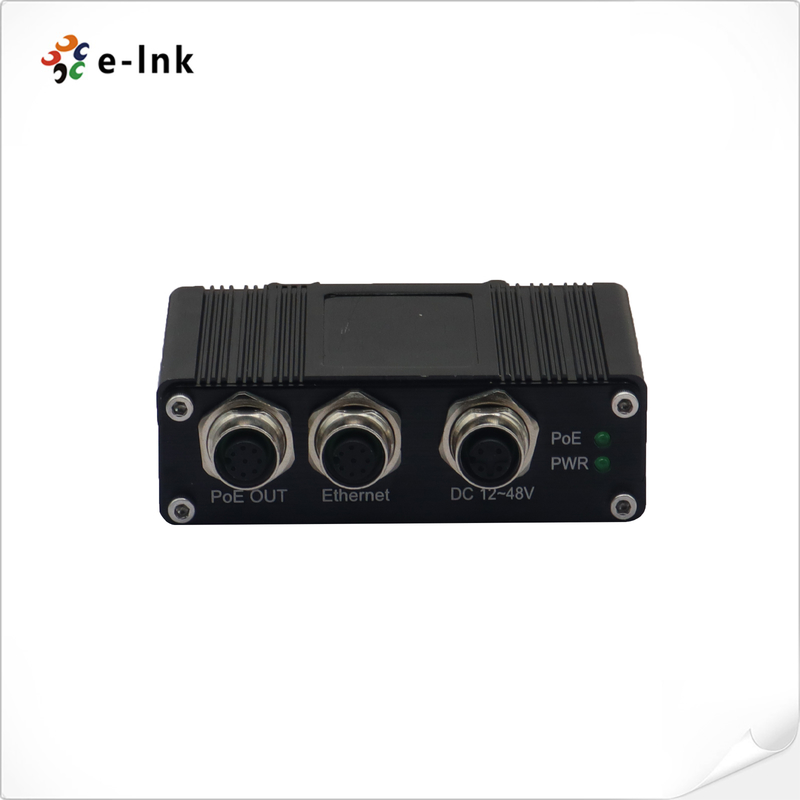

Injetor PoE M12 compatível com a norma EN50155
Resumo
O injetor PoE E-Link, conforme com a norma EN50155, foi concebido para aplicações industriais exigentes.
A utilização de equipamentos de transporte ferroviário, incluindo material circulante, veículos e sistemas ferroviários.
O dispositivo PoE IEEE802.3at possui Detecção Inteligente, oferecendo um único 10/100/1000
Base-T(X) Porta de saída PoE que cumpra as normas EN50155.
ambientes, o injetor PoE utiliza conectores M12 para conexões seguras e duráveis,
O sistema de transmissão de energia elétrica é um sistema de transmissão de energia elétrica, que assegura um funcionamento fiável mesmo em condições de vibração e choque.
quando é detectada uma assinatura PoE válida a partir de dispositivos a jusante, protegendo os dispositivos não PoE
O LNK-INJ301-M12 fornece uma solução de energia integrada
com uma ampla gama de tensão de entrada de 12-48VDC, ideal para aplicações de alta disponibilidade.
Características
Entrada de alimentação 12~48VDC
Compatibilidade total com as normas IEEE802.3af/at
Suporta 10/100/1000Base-TX para transmissão de dados e potência
Compatível com as opções de instalação em trilhos DIN e de montagem na parede
Os conectores M12 garantem ligações seguras e duradouras
Indicadores LED abrangentes para a monitorização do estado do PoE
Projetados para condições extremas com um intervalo de temperatura de funcionamento de -40°C a 80°C
(-40°F a 176°F)
Índices técnicos
|
Ethernet
|
|
Padrões:
|
IEEE802.3af Potência através da Ethernet
|
|
IEEE802.3at Alimentação através da Ethernet
|
|
Tipo de processamento:
|
Para a frente
|
|
Meio duplex, Full-duplex
|
|
Taxa de filtragem para a frente:
|
1,488,000pps (1000Mbps)
|
|
Cablagem:
|
10/100/1000Base-T
|
|
Conector:
|
2x Conector M12 (código M12 A feminina de 8 pinos)
|
|
Ambiente
|
|
Temperatura de funcionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura de armazenamento:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidade relativa:
|
5% a 95% não condensante
|
|
MTBF:
|
> 200 000 horas
|
|
Mecânica e electricidade
|
|
Potência de entrada:
|
12 ~48VDC em feminina M12 A-Coding de 5 pines
|
|
Consumo de energia:
|
36W Max.
|
|
PoE (Power over Ethernet)
|
|
Padrão:
|
IEEE802.3af/em
|
|
Portão:
|
Conector M12 (código M12 A feminina de 8 pinos)
|
|
Potência por porta:
|
30W no máximo
|
|
Indicadores LED:
|
|
Potência:
|
Estado de potência
|
|
PoE:
|
Estatuto do PoE
|
|
Dimensões (WxDxH):
|
95 x 70 x30 mm
|
|
Peso:
|
0.25kg
|
|
Casco:
|
AlumínioCaso
|
|
Opções de montagem:
|
DIN-Rail / Mural
|
|
Autorizações regulamentares
|
|
ISO9001
|
|
Parte 15 da FCC, classe A, EN50155
|
|
EN55022:2006+A1: 2007 Classe A
|
|
Protecção contra sobretensões:
|
|
RJ45: 1KV
|
|
Potência: 500V
|
|
ESD: 4KV/8KV
|
Informações de encomenda
|
Modelo
|
Descrição
|
|
LNK-INJ301- M12
|
EN50155 Injetor industrial de PoE de 1 porta 10/100/1000M M1212~48VDC Entrada de potência
|
|
Opções de montagem
|
O sistema deve ser equipado com um dispositivo de fixação de parede.
|
|
Opções de energia
|
O fornecimento de energia deve ser adquirido separadamente.
|

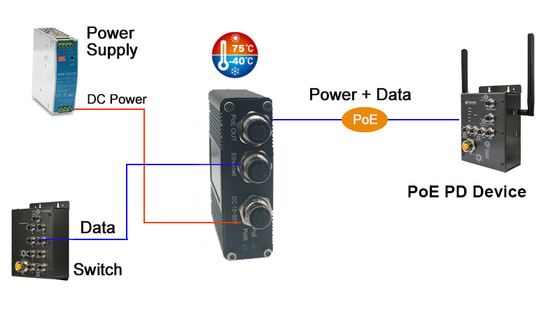

Aplicação
Atribuições de pin M12:
|
Pinhas
|
Atribuição
|
|
RJ45
|
M12
|
PoE
|
Ethernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
TP0-
|
TP0-
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
TP2+(VCC+)
|
TP2+
|
|
5
|
1
|
TP2-(VCC+)
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
TP3+(VCC-)
|
TP3+
|
|
8
|
3
|
TP3- ((VCC-)
|
TP3-
|
