1Ch bidirecional 3G-SDI com Loop-out + 1Ch Tally + 2Ch bidirecional RS485 ou RS422 + 2Ch áudio estéreo + 1Ch microfoneoConversor de Fibras
Extensor de fibra SDIResumo

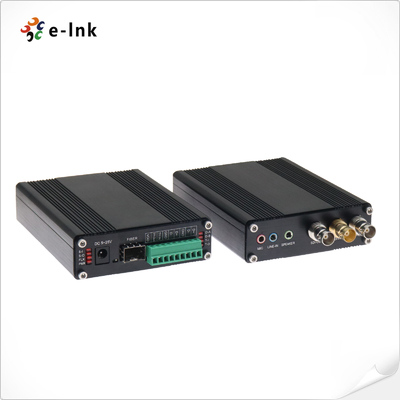

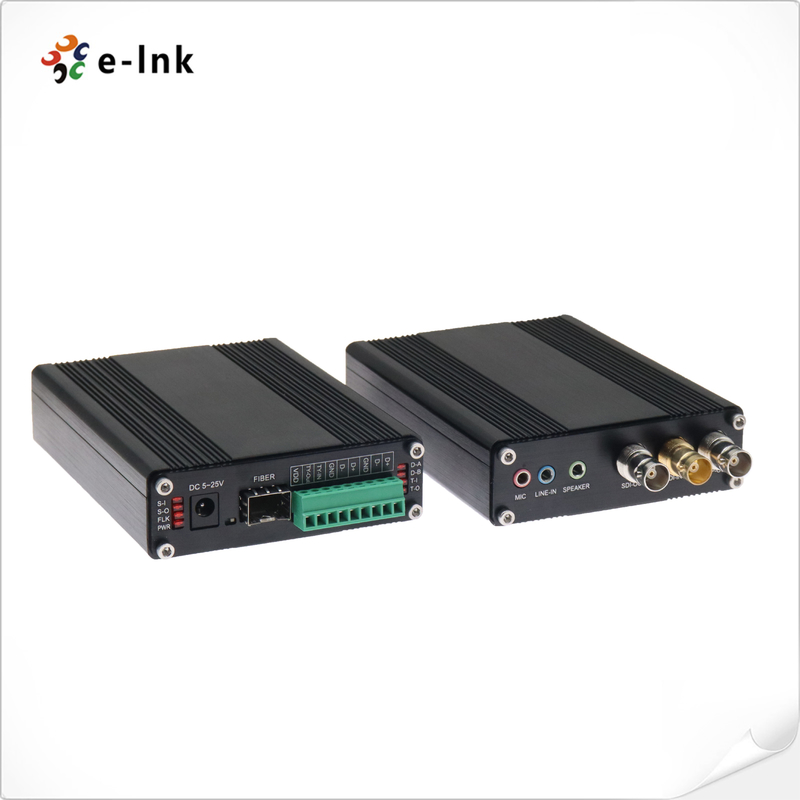

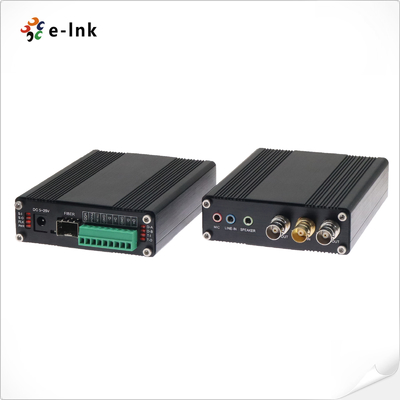

A série LNK-3G-1BV1T2BD2A1M é um transceptor óptico de vídeo 3G/HD-SDI de alto desempenho.
ApoiaTransmissão de vídeo 3G/HD-SDI bidirecional de um canal (com áudio incorporado),
desligamento de vídeo,um sinal de contagem,dados bidirecionais RS485/RS422 de dois canais,de dois canais
áudio estéreo externo, eum sinal de microfone, transmitindo vídeo de alta definição
e sinais de áudio através de fibra óptica.
Esta série inclui um transmissor e um receptor, suportando1080P Full HD sinal 3G/HD-SDI
transmissão, e ofertasAlta estabilidade e imagens claras.Indicadores de estado LEDsão incluídos no
O dispositivo de monitorização em tempo real do estado de funcionamento.
Aplicável a: controlo inteligente do tráfego, sistemas de segurança, controlo industrial
(electricidade, indústria química, aço, petróleo, ferrovias, etc.), controlo militar (armazéns, fronteiras, etc.),
redes de campus, transmissões ao vivo de estádios, transmissão de programas de televisão e outros vídeos de alta procura
e de transmissão de áudio.
Extensor de fibra SDICaracterísticas
1Ch Vídeo bidireccional 3G-SDI com Loop-out
1Ch Tally Signal
2Ch Dados bidirecionais RS485 ou RS422
2Ch Stereo Audio
1 Ch Microfone
¢ Recolocação automática 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Suporte para HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
Capacidade de transmissão de longa distância até 20 km (SMF)
¢ Troca a quente e enchufe a quente;
¢ Transmissão de nível de transmissão totalmente digital sem compressão;
¢ Uma gama de temperaturas ultra-ampla (-20°C~+70°C), adaptável a vários ambientes;
Extensor de fibra SDI Índices técnicos
| Interface de fibra óptica |
| Interface de fibra |
Simplex LC |
| Distância de transmissão |
0-20 km |
| Comprimento de onda |
1310nm/1550nm |
| Vídeo |
| Interface de vídeo |
BNC |
| Impedância de entrada/saída de vídeo |
75Ω |
| Voltagem de entrada/saída de vídeo |
Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Taxa de bits de vídeo |
Máximo 3,2 Gb/s |
| Ganho diferencial (10%~90% APL) |
< 1% |
| Suporte ao formato SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Padrão SDI de vídeo |
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| SMPTE424M 3Gb/s interface serial ((3G-SDI) |
| Dados ou contabilidade |
| Interface física |
Terminal de parafuso padrão industrial |
| Tipo de dados |
RS485 (padrão) ou RS422 (opcional), sinal Tally |
| Auxílios de frequência/taxa |
Max. 115200bps para RS422
Max. 57600bps para RS485
|
| BER |
< 109 |
| Áudio estéreo ou microfone |
| Entrada e saída de áudio |
3.5MM Áudio |
| Formato de áudio |
@48KHz |
| Eletrodomésticos |
| Adaptador de energia |
DC 5 ~ 25V |
| Consumo de energia |
< 5W |
| Indicador LED |
| P/S |
Fornecimento de energia |
| DAT |
Dados |
| Mecânico |
| Dimensões (LxWxH) |
120 x 105 x 28 mm |
| Peso |
1.5 kg/par |
| Cássaro |
Caixa de alumínio |
| Opções de montagem |
Montador de parede |
| Ambiente |
| Temperatura de funcionamento |
-20°C+70°C |
| Temperatura de armazenamento |
-40°C+80°C |
| Umidade de trabalho |
0~95% |
| MTBF |
≥100000 horas |
Extensor de fibra SDI Informações de encomenda
| Modelo |
Descrição |
| LNK-3G-1BV1T2BD2A1M |
1Ch bidireccional 3G-SDI com Loop + 1Ch Tally + 2Ch bidireccional RS485 ou RS422 + 2Ch áudio estéreo + 1Ch microfone sobre conversor de fibra, fibra de modo único, LC, 20km,incluindo Transmissor e Receptor, utilizados em pares |

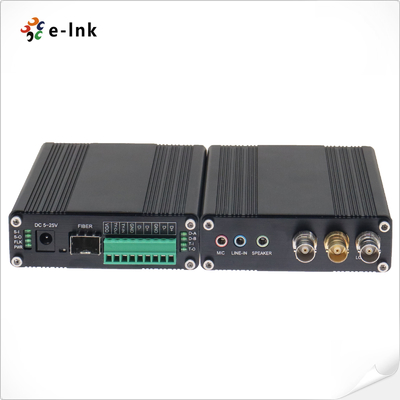

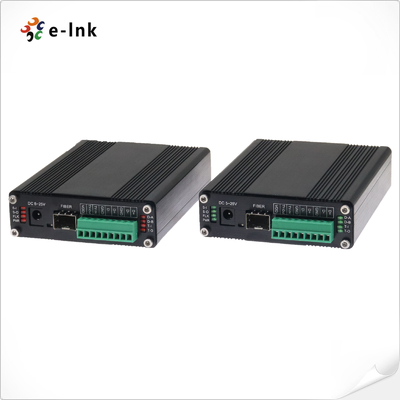

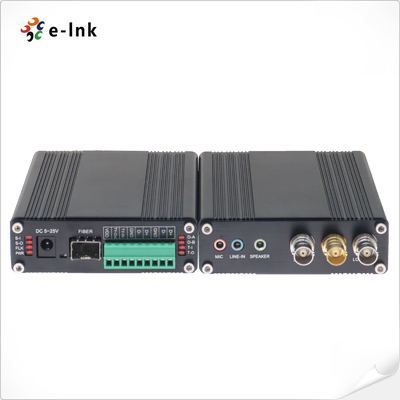

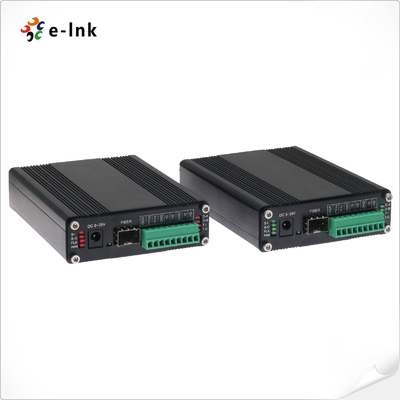

Extensor de fibra SDI Painel
Nota:
1. To+/To- pode conduzir o LED com corrente de 50 MA
2. TIN/TCM para ligação de sinal Tally
3. T+/R- para RS485 (padrão) ou RS422 (opcional)
