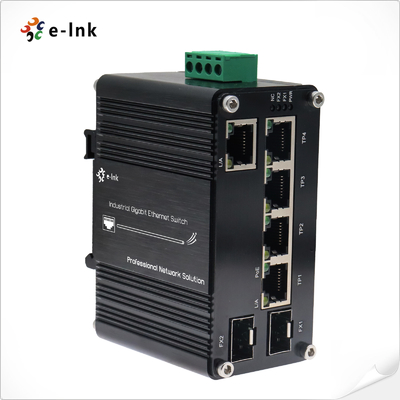

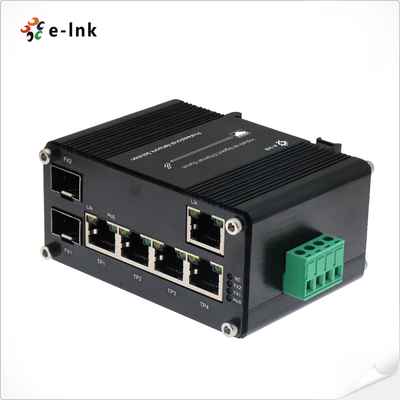

Switch Ethernet Gigabit Industrial de 4 Portas 10/100/1000T 802.3bt 90W PoE + 1 Porta 10/100/1000T + 2 Portas 100/1000X SFP
Visão Geral
A Série E-link LNK-IMC205GHP-SFP é um switch PoE++ industrial de alta potência projetado para atender à
crescente demanda por dispositivos de rede que consomem muita energia. Apresentando 4×portas PoE++ 10/100/1000BASE-T
(IEEE 802.3bt, até 90W/porta), 1×porta Gigabit Ethernet e 2×slots de fibra SFP 100/1000M, este compacto
mas poderoso switch oferece dados de alta velocidade e energia ultra-alta através de cabeamento Ethernet padrão.
Principais Características
✔ 90W PoE++ por porta (IEEE 802.3bt) – 3× mais energia do que PoE+ padrão (802.3at)
✔ Suporte PoH (Power over HDBaseT) – Permite a entrega de energia de até 95W através de cabos Cat5e/6
✔ Slots SFP de taxa dupla – Suporta fibra multi/single-mode para conexões de longa distância ou imunes a ruído
✔ Design industrial reforçado – Classificação IP40, montável em trilho DIN, com alta proteção EFT/ESD
✔ Ampla temperatura de operação – Construído para ambientes agressivos (fábrica, externo, utilidade, etc.)
Ideal para Aplicações de Alta Potência
- Câmeras speed dome PTZ (PoE++)
- Thin clients e PCs touch AIO
- Sinalização digital e sistemas POS/quiosque
- IoT industrial e automação
- Redes de petróleo/gás, mineração, água/esgoto
Com sua capacidade de energia incomparável e confiabilidade industrial, o LNK-IMC205GHP-SFP é a solução definitiva
para implantar dispositivos de alta potência em ambientes de missão crítica e condições extremas.
---
✅ Por que escolher este switch?
- Elimina fontes de alimentação separadas – Simplifica a instalação
- À prova de futuro para PDs de alta potência – Suporta dispositivos de próxima geração
- Pronto para fibra – Estende o alcance da rede com módulos SFP
- Reforçado para a indústria – Garante operação 24 horas por dia, 7 dias por semana em condições difíceis
Perfeito para vigilância, automação e redes externas onde alta potência + durabilidade industrial são
essenciais.
Recursos
► Até 4 portas de dispositivos IEEE 802.3bt/at/af alimentados
► Orçamento PoE de até 360 watts
► Suporta energia PoE de até 95 watts para cada porta PoE

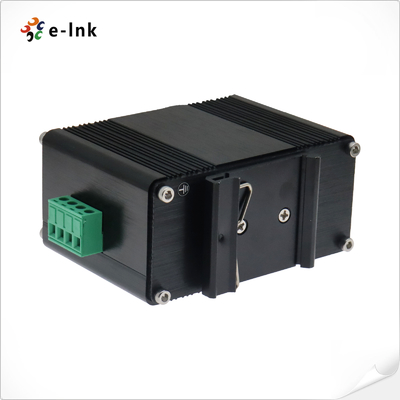

► Suporta instalação em trilho DIN
► Design compacto sem ventoinha evita superaquecimento
► Caixa de metal de alta resistência IP40
► Alimentação redundante de 48~57V DC com proteção contra polaridade reversa
► Temperatura de operação de -40°C a 80°C (-40°F a 176°F)
► 5 portas RJ45 Gigabit Ethernet 10/100/1000BASE-T de cobre
► 2 slots SFP, suportando transceptores 1000BASE-X e 100BASE-FX em modos duplos
► Está em conformidade com o padrão IEEE 802.3bt PoE

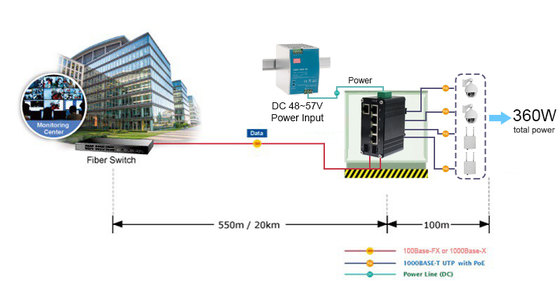

Aplicação
Índices Técnicos
| Ethernet |
| Padrões: |
IEEE 802.3 Ethernet |
| IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3x Controle de Fluxo Full-Duplex |
| IEEE 802.3az Ethernet Eficiente em Energia (EEE) |
| IEEE 802.3bt 4-pair Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Taxa de Encaminhamento e Filtragem: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Buffer de Pacotes: |
2Mbits |
| Comprimento do Pacote: |
10Kbytes |
| Tabela de Endereços MAC: |
4K |
| Switch Fabric: |
14Gbps/não bloqueio |
| Propriedade de Troca |
Largura de banda do backplane: 14Gbps;
Taxa de encaminhamento de pacotes: 14,88Mpps
|
| Conector: |
4 portas com função injetora 802.3at PoE+ (Portas 1 a 4) |
| Cabos de Rede |
Par trançado:
10BASE-T: UTP de 2 pares Cat. 3,4,5, até 100m
100BASE-TX: UTP de 2 pares Cat. 5, até 100m
1000BASE-T: STP de 4 pares Cat 5 até 100m
Cabo de Fibra Óptica
1000BASE-SX:
Cabo de fibra multimodo de 50/125μm ou 62,5/125μm, até 220/550m/2km.
1000BASE-LX:
Cabo monomodo de 9/125μm, fornecendo longa distância de 2/10/20/40/80/120km (dependendo do módulo SFP)
100BASE-FX:
Cabo de fibra multimodo de 50/125μm ou 62,5/125μm para até 2km (dependendo do módulo SFP)
Cabo monomodo de 9/125μm para 20/40/60/120km (variável no módulo SFP)
|
| Interface |
| Conector: |
5 x RJ45 (4-Porta 802.3at PoE Out) |
| Porta Óptica: |
2 x SFP 1000Base-X ou 100Base-FX (detecção automática) |
| PoE (Power over Ethernet) |
| Padrão: |
IEEE802.3af/at/bt |
| Porta: |
RJ45 |
| Atribuição de Pinos de Energia: |
Par 1 End-span: 1/2(-), 3/6(+)
Par 2 Mid-span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
|
| Orçamento PoE: |
Orçamento PoE de até 360 watts |
| Ambiental |
| Temperatura de Operação: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de Armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade Relativa: |
5% a 95% sem condensação |
| MTBF |
> 200.000 horas |
| Elétrico e Mecânico |
| Potência de Entrada: |
48~57VDC (Bloco de Terminais) |
| Consumo de Energia: |
382W máx. (PoE em uso) |
| <5W (PoE não em uso) |
| Sobrecarga de Entrada de Energia: |
Redefinível Automático |
| Polaridade Reversa: |
Presente |
| Dimensões (CxLxA): |
95 x 88 x 46mm |
| Peso: |
300g |
| Caixa: |
Caixa de Alumínio |
| Opções de Montagem: |
Trilho DIN |
| Indicadores LED: |
| PWR: |
Energia |
| L/A: |
Link/Atividade |
| PoE: |
Status PoE |
| FX1/FX2: |
Status do Link de Fibra SFP |
| Aprovações Regulatórias |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surto) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Informações para Pedidos
| Modelo |
Descrição |
| LNK-IMC205GHP-SFP |
Switch Ethernet Gigabit Industrial de 4 Portas 10/100/1000T 802.3bt 90W PoE + 1 Porta 10/100/1000T + 2 Portas 100/1000X SFP |
| Opções SFP |
► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP (SFP Industrial). |
| ► O módulo SFP deve ser adquirido separadamente. |
| Opções de Montagem |
► Suporte de trilho DIN padrão instalado; |
| Opções de Energia |
► Fonte de alimentação de trilho DIN de 480W/10A 48VDC. Fio aberto para bloco de terminais. |
| ► A fonte de alimentação deve ser adquirida separadamente |
