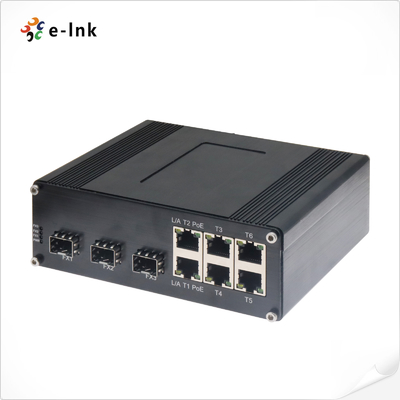

Indústria6- Porta 10/100T 802.3af/em PoE +3- Port 100BASE-FX Ethernet Switch
Resumo
A série LNK-IMC306P é um interruptor industrial PoE + endurecido que fornece conectividade de energia e dados
para ambientes exigentes, com portas 6×10/100Base-TX PoE+ (IEEE 802.3at) e 3×100Base-FX
Portos de fibra, este robusto interruptor é projetado para alimentar e conectar dispositivos em ambientes industriais difíceis.
Características principais:
✔ portas 6×PoE+ (até 30W por porta) para câmaras IP, APs sem fio e outros PDs
✔ 3× portas de fibra que suportam fibra mono/multi-modo (1/2 núcleo) para ligações de longa distância (2km multimodo /
20 km+ em modo único)
✔ Projeto endurecido industrial: operação a -40°C a +75°C, alta imunidade EMI e resistência a vibrações
✔ Portos de cobre de negociação automática com suporte completo/meio duplex e automático MDI/MDI-X
Perfeito para:
• Redes industriais de IoT e automação
• Vigilância externa com câmaras IP
• Sistemas sem fios distribuídos
• Implementações em locais remotos que exigem conexão de energia e fibra
Com sua capacidade PoE + e uplinks de fibra, a série LNK-IMC306P elimina a necessidade de energia separada
A utilização de fibras de fibra é ideal para a extensão de redes em zonas eletricamente ruidosas ou
A estrutura robusta garante a fiabilidade em condições extremas, tornando-a uma solução de baixo custo.
uma solução tudo-em-um para energia e transmissão de dados.
Características
Suporta IEEE 802.3af/at PoE+ (30W por porta)
¢ SFP, SC, FC, ST Opcional
Suporta 802.3x controle de fluxo
¢ IEEE 802.3az Ethernet de Eficiência Energética (EEE)
Input de energia redundante

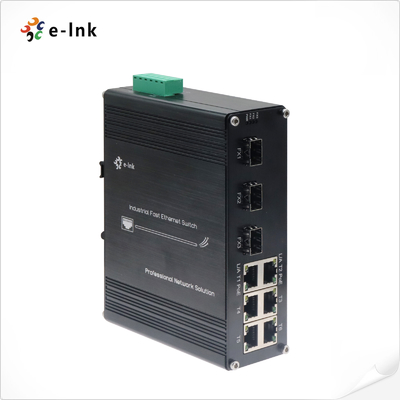

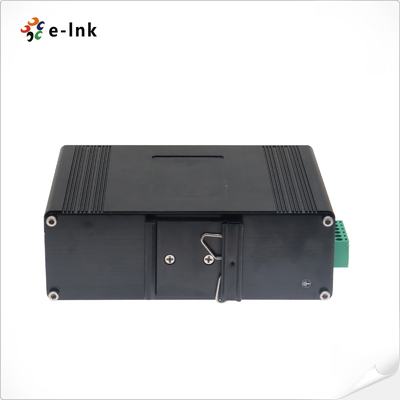

Suporta a instalação de montagem DIN-Rail
-40°C a 80°C (-40°F a 176°F)
¥ 6 10/100Base-TX + 3 100Base-FX
10/100Mbps RJ45 Port Suporta Full/Half-duplex, Auto-negociação, Auto MDI/MDIX

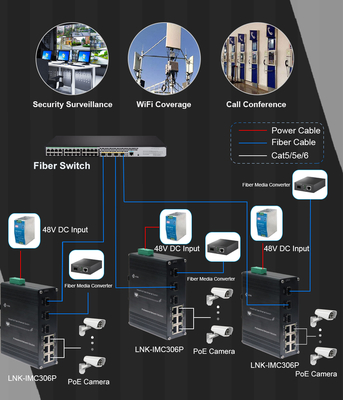

Aplicação
Índices técnicos
| Ethernet |
| Padrões: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3x Controle de fluxo |
| IEEE 802.3az Ethernet de Eficiência Energética (EEE) |
| IEEE802.3af Potência através da Ethernet |
| IEEE802.3at Potência através de Ethernet |
| Taxa de transferência e filtragem: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Memória do Buffer de Pacotes: |
512K bits |
| Tipo de processamento: |
Serviços de armazenagem e transferência |
| Tamanho da tabela de endereços: |
1024 Endereços MAC |
| Interface |
| Conector: |
6 x RJ45 |
| Porta óptica: |
3 x 100Base-FX (SFP, SC, FC, ST Opcional) |
| Ambiente |
| Temperatura de funcionamento: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade relativa: |
5% a 95% não condensante |
| MTBF |
> 200 000 horas |
| Mecânica e electricidade |
| Potência de entrada: |
48 ~ 57VDC, Potência redundante (bloco terminal de 6 pinos) |
| Consumo de energia: |
180 W Max. (PoE em uso) |
| 5W Max. (PoE não em uso) |
| Padrão: |
IEEE802.3af/at |
| PoE: |
| Portão: |
RJ45 Porta 1 ~ Porta 6 |
| Potência por porta: |
30 W Max por porta (modo B alternativo) |
| Proteção: |
| Sobrecarga de entrada de energia: |
Reinicializável automático |
| Polaridade inversa: |
Presente |
| Indicadores LED: |
| Potência: |
Situação da PWR |
| PoE: |
Por estado do porto |
| Ethernet (por porta): |
Ligação/Atividade |
| Fibras: |
FX1, FX2, FX3 |
| Dimensões (WxDxH): |
150 x 115 x 50 mm |
| Peso: |
00,6 kg |
| Casco: |
Caixa de alumínio |
| Opções de montagem: |
DIN-Rail |
| Autorizações regulamentares |
| ISO9001 |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Expanso) |
| Classificação de equipamento |
| IEC 61000-4-8: 2009 (PFMF) |
Informações de encomenda
| Modelo |
Descrição |
| LNK-IMC306P |
Comutador Ethernet Industrial: 6-Port 10/100Base-TX (6-port PoE+) + 3-port 100BASE-FX Fiber, Multimodo, Dual Fiber, SC, 2KM |
| LNK-IMC306P-20 |
Comutador Ethernet Industrial: 6-Port 10/100Base-TX (6-port PoE+) + 3-port 100BASE-FX Fibra, Modo Único, Fibra Dupla, SC, 20KM |
| LNK-IMC306PS-20 |
Comutador Ethernet Industrial: 6-Port 10/100Base-TX (6-port PoE+) + 3-port 100BASE-FX Fibra, Modo Único, Fibra Única, SC, 20KM |
| LNK-IMC306PF-20 |
Comutador Ethernet Industrial: 6-Port 10/100Base-TX (6-port PoE+) + 3-port 100BASE-FX Fibra, Modo Único, Fibra Única, FC, 20KM |
| LNK-IMC306P-SFP |
Interruptor Ethernet SFP industrial de 6 portas 10/100BASE-T (6 portas PoE+) + 3 portas 100BASE |
| Opções de SFP |
Selecione a sua opção SFP na nossa Página de Opções SFP |
| O módulo SFP deve ser adquirido separadamente. |
| Opções de montagem |
► Default DIN-Rail Bracket installed. |
| Opções de energia |
- 240W/5A 48VDC fonte de alimentação DIN-Rail. |
| A fonte de alimentação deve ser adquirida separadamente. |
