Indústria6- Porto10/100Base-T+3- portão 100BASE-FX Ethernet Switch
Resumo

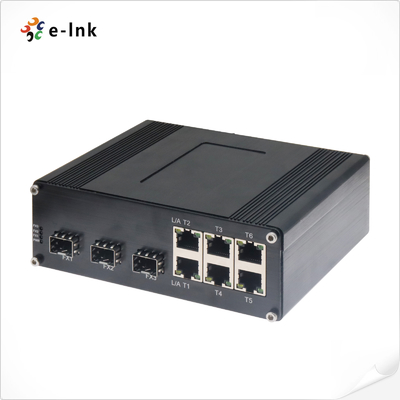

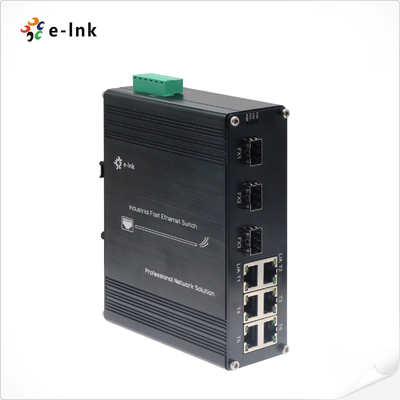

A série LNK-IMC306 é um interruptor Ethernet industrial endurecido que combina cobre e fibra
Conectividade em um pacote robusto. Com portas de cobre 6×10/100Base-TX e 3×100Base-FX
Portos de fibra, este interruptor é projetado para desempenho de rede confiável em condições industriais adversas
ambientes.
Principais especificações:
- Portas 6×RJ45 que suportam:
- 10/100Mbps de negociação automática
- Função full/half duplex
- Auto MDI/MDI-X crossover
- Portas 3× de fibra óptica compatíveis com:
- Fibras mono- ou multimodo (1/2 núcleo)
- Distâncias de transmissão até 2 km (multi-modo) ou 20 km/40 km (modo único)
- Desenhos industriais que apresentem:
- Ampla gama de temperaturas de funcionamento
- Alta resistência a EMI
- Casas de metal robustas
Aplicações ideais:
✓ Sistemas de automação industrial
✓ Redes de vigilância IP
✓ Implementação de pontos de acesso sem fios
✓ Soluções de conectividade de locais remotos
Este interruptor oferece uma fiabilidade excepcional com a sua construção resistente e conectividade flexível
A utilização de um sistema de transmissão de dados é uma das principais opções, tornando-o perfeito para a criação de infraestruturas de rede estáveis em ambientes desafiadores.
As portas de fibra tripla fornecem redundância de rede aprimorada e capacidades de alcance estendido,
enquanto as portas de cobre de negociação automática garantem a simplicidade da instalação plug-and-play.
Com a sua configuração óptima de porta e durabilidade industrial, a série LNK-IMC306 oferece uma
solução econômica para aplicações de rede exigentes que exigem cobre e fibra
Conectividade.
Características
¢ SFP, SC, FC, ST Opcional
Suporta 802.3x controle de fluxo
¢ IEEE 802.3az Ethernet de Eficiência Energética (EEE)
Input de energia redundante

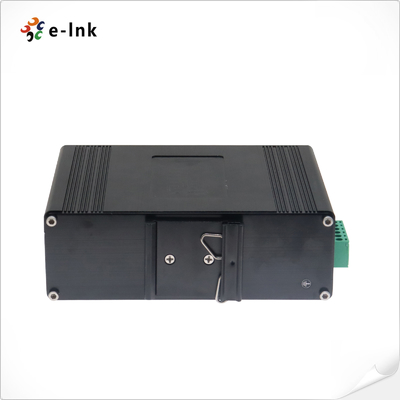

Suporta a instalação de montagem DIN-Rail
-40°C a 80°C (-40°F a 176°F)
¥ 6 10/100Base-TX + 3 100Base-FX
10/100Mbps RJ45 Port Suporta Full/Half-duplex, Auto-negociação, Auto MDI/MDIX
Aplicação
Índices técnicos
| Ethernet |
| Padrões: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE 802.3az Ethernet de Eficiência Energética (EEE) |
| IEEE802.3x Controle de fluxo |
| Taxa de transferência e filtragem: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Memória do Buffer de Pacotes: |
512K bits |
| Tipo de processamento: |
Serviços de armazenagem e transferência |
| Tamanho da tabela de endereços: |
1024 Endereços MAC |
| Interface |
| Conector: |
6 x RJ45 |
| Porta óptica: |
3 x 100Base-FX (SFP, SC, FC, ST Opcional) |
| Porta Ethernet |
RJ45 Porta 1 ~ Porta 6 |
| Ambiente |
| Temperatura de funcionamento: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade relativa: |
5% a 95% não condensante |
| MTBF |
> 200 000 horas |
| Mecânica e electricidade |
| Potência de entrada: |
12~48VDC, potência redundante (bloco terminal de 6 pinos) |
| Consumo de energia: |
5W Max. |
| Proteção: |
| Sobrecarga de entrada de energia: |
Reinicializável automático |
| Polaridade inversa: |
Presente |
| Indicadores LED: |
| Potência: |
Situação da PWR |
| Ethernet (por porta): |
Ligação/Atividade |
| Fibras: |
FX1, FX2, FX3 |
| Dimensões (WxDxH): |
150 x 115 x 50 mm |
| Peso: |
00,6 kg |
| Casco: |
Caixa de alumínio |
| Opções de montagem: |
DIN-Rail |
| Autorizações regulamentares |
| ISO9001 |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Expanso) |
| Classificação de equipamento |
| IEC 61000-4-8: 2009 (PFMF) |
Informações de encomenda
| Modelo |
Descrição |
| LNK-IMC306 |
Comutador Ethernet Industrial: 6-Port 10/100Base-TX + 3-port 100BASE-FX Fibra, Multimodo, Fibra Dupla, SC, 2KM |
| LNK-IMC306-20 |
Comutador Ethernet Industrial: 6-Port 10/100Base-TX + 3-port 100BASE-FX Fibra, Modo Único, Fibra Dupla, SC, 20KM |
| LNK-IMC306S-20 |
Comutador Ethernet Industrial: 6-Port 10/100Base-TX + 3-port 100BASE-FX Fibra, modo único, fibra única, SC, 20KM |
| LNK-IMC306F-20 |
Comutador Ethernet Industrial: 6-Port 10/100Base-TX + 3-port 100BASE-FX Fibra, Modo Único, Fibra Única, FC, 20KM |
| LNK-IMC306-SFP |
Comutador Ethernet SFP industrial de 6 portas 10/100BASE-T + 3 portas 100BASE |
| Opções de SFP |
Selecione a sua opção SFP na nossa Página de Opções SFP |
| O módulo SFP deve ser adquirido separadamente. |
| Opções de montagem |
► Default DIN-Rail Bracket installed. |
| Opções de energia |
- 24W/1A 24VDC fonte de alimentação DIN-Rail. |
| A fonte de alimentação deve ser adquirida separadamente. |
