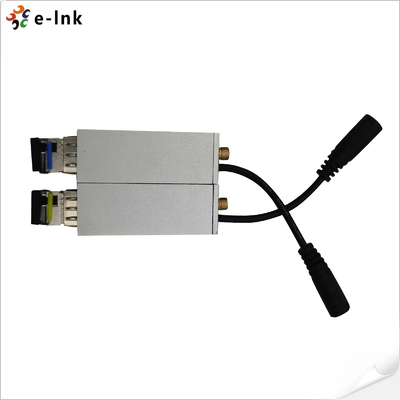

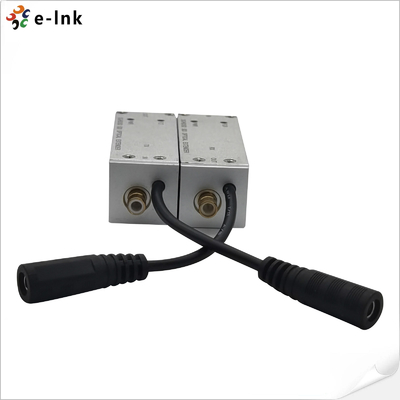

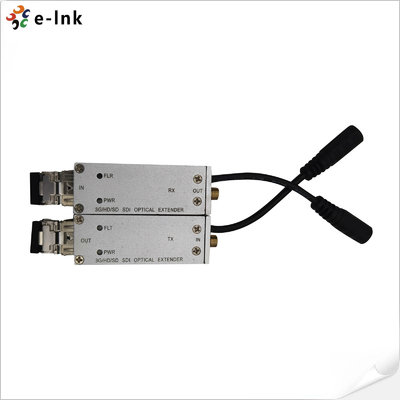

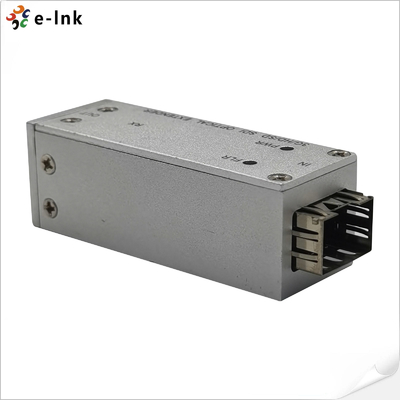

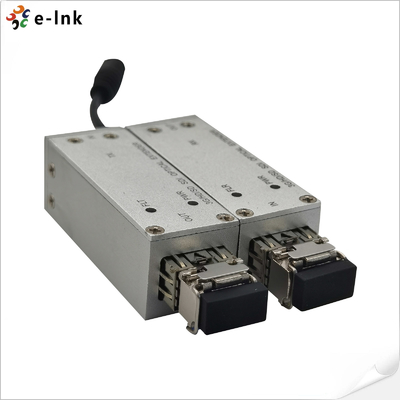

SMB 3G/HD/SD-SDI Micro-Extender Óptico
SDI Micro Extender Fibra Óptica
Este extensor de fibra óptica em miniatura 3G-SDI/HD-SDI/SD-SDI transmite um 3G-SDI, HD-SDI, SD-SDI,
ou sinal de vídeo digital de alta definição DVB-ASI através de fibra mono-modo ou multimodo.
As normas SMPTE 424M, SMPTE 259M, SMPTE 297M, SMPTE 310M e SMPTE 305M (SDTI),
utiliza tecnologia avançada de transmissão de fibra óptica digital e não requer ajustes, tornando-o fácil
Alimentado por uma fonte de alimentação de baixa potência de 5V e de tamanho compacto, é ideal para transmissão,
Produção de vídeo e aplicações de transmissão multimédia.
Características de fibra óptica do micro extensor SDI
¢ Reconhecimento automático do sinal 3G-SDI/HD-SDI/SD-SDI, sem necessidade de seleção manual
Distância de transmissão até 120 km
Tecnologia CWDM para permitir a transmissão de até 18 canais em uma fibra
¢ Compatível com SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M,
SMPTE344N
Compatível com o DVB-ASI ((EN50083-9)

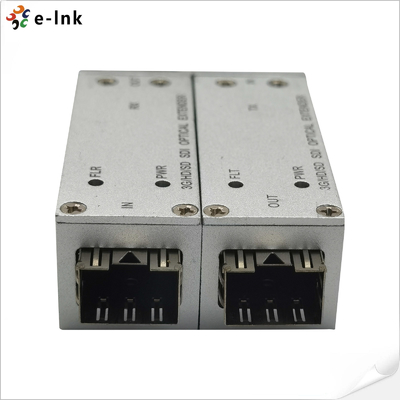

Indicador de ligação de fibra, potência.
¢ A placa de PCB é ecológica (sem Pb)
- placa de PCB com design multicamadas para assegurar uma transmissão de sinal estável e fiável
Dimensão e tamanho da fibra óptica do micro extensor SDI
Índices técnicos de fibras ópticas para micro extensores SDI
| Entrada SDI |
| Padrão de vídeo |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Padrão de sinal |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Resolução |
10 Bit |
| Nível de sinal |
< 80 mVp-p |
| Impedância |
75Ω |
| Conector |
PME |
| SSaída de DI |
| Nível de sinal |
800mVp-p±10% |
| Tempo de subida/baixa |
< 0,8 ns |
| Jitter HD-SDI |
O sistema de transmissão de dados deve ser equipado com um sistema de transmissão de dados com um sistema de transmissão de dados com um sistema de transmissão de dados com um sistema de transmissão de dados. |
| SDI Jitter |
O sistema de transmissão deve ser equipado com um sistema de transmissão de dados de transmissão de dados. |
| Impedância |
75Ω |
| Conector |
PME |
| Interface óptica |
| FPS |
Simplex LC, 3,125 Gbps. Distância de transmissão ≤ 120 km |
| comprimento de onda SM padrão |
1310nm, 1550nm |
| comprimento de onda CWDM |
1270~1610nm, rede de 20nm de acordo com a UIT-T |
| Intervalo de temperatura |
0 ~ 70 ̊C |
| Eletrodomésticos |
| Potência |
5VDC, 1A |
| Consumo |
< 5W |
| Indicador LED |
| FLT |
Estado da ligação de fibra (transmissor) |
| FLR |
Estado da ligação de fibra (receptor) |
| PWR |
Estado de potência |
| Mecânico |
| Dimensões (LxWxH) |
58 x 21 x 20 mm |
| Peso |
100 g/par |
| Cássaro |
Caixa de alumínio |
| Opções de montagem |
Escritório |
| Ambiente |
| Temperatura de funcionamento |
-20°C+70°C |
| Temperatura de armazenamento |
-40°C+80°C |
| Umidade de trabalho |
0~95% |
| MTBF |
≥100000 horas |
Informações de encomenda de fibra óptica para micro extensores SDI
| Modelo |
Descrição |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Micro-Extender Óptico, 1310/1550nm, Simplex LC, Modo Único, 20KM incluindo Transmissor e Receptor, utilizado em pares |
SDI Micro Extender Fibra ÓpticaAplicação
