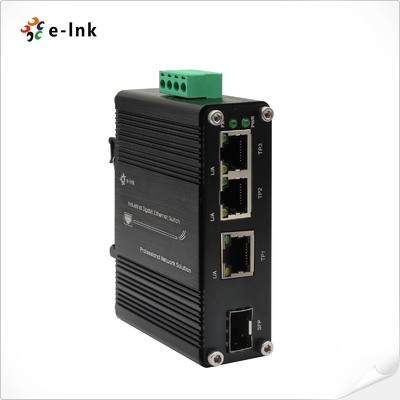

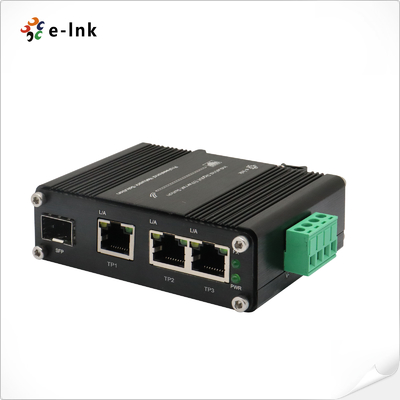

Mini Switch Ethernet Gigabit Industrial 3-Port 10/100/1000T + 1-Port 100/1000X SFP
Visão Geral
A Série LNK-IMC103G-SFP é um switch Gigabit Ethernet de nível industrial projetado para
desempenho robusto em ambientes agressivos. Ele possui três portas de cobre 10/100/1000BASE-T e uma
slot de fibra SFP 100/1000BASE-X, oferecendo conectividade flexível para redes de cobre e fibra.
Embalado em uma carcaça compacta e robusta com classificação IP40, este switch opera de forma confiável em temperaturas extremas
temperaturas de -40°C a +75°C, tornando-o ideal para aplicações industriais.
Suportando os modos half-duplex e full-duplex, o switch garante uma transmissão de dados eficiente.
O slot SFP acomoda vários módulos de fibra (single-mode/multi-mode, 1/2 núcleos), permitindo
conexões de longa distância ou alta largura de banda, conforme necessário. Com sua simplicidade plug-and-play e durabilidade
design, o LNK-IMC103G-SFP é uma excelente solução para integrar câmeras IP, acesso sem fio
pontos e outros dispositivos de rede em ambientes remotos ou desafiadores.
Características
► IEEE 802.3az Ethernet Eficiente em Energia (EEE)
► Entrada de alimentação de bloco de terminais 12~48VDC
► Caixa de alumínio IP40

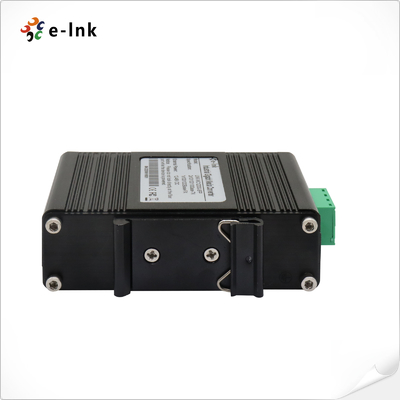

► Suporta instalação em trilho DIN e montagem em parede
► Ambiente endurecido -40°C a 75°C (-40°F a 167°F) temperatura de operação
► 3 portas 10/100/1000BASE-T RJ45 com função auto MDI / MDI-X
► 1 porta SFP, modo duplo 100Base-FX ou 1000Base-X (detecção automática)
► Suporta Full/Half-duplex, Auto-negociação

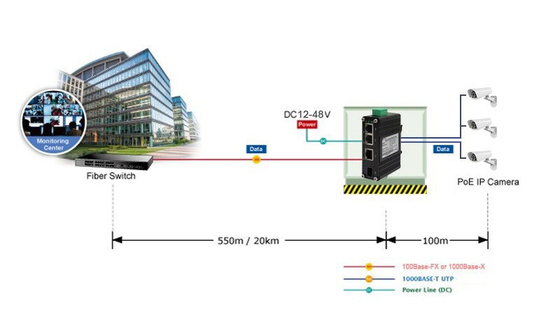

Aplicação
Índices Técnicos
| Ethernet |
| Padrões: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Controle de Fluxo Full-Duplex |
| IEEE 802.3az Ethernet Eficiente em Energia (EEE) |
| Tipo de Processamento: |
Armazenar e Encaminhar |
| Taxa de Filtro de Encaminhamento: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Memória do Buffer de Pacotes: |
4 Mbit |
| Switch Fabric: |
12Gbps |
| Comprimento Máximo do Pacote: |
9K Bytes |
| Tamanho da Tabela de Endereços |
2K Endereços MAC |
| Interface |
| Conector: |
3 x RJ45 |
| Porta Óptica: |
1 x SFP 1000Base-X ou 100Base-FX (detecção automática) |
| Elétrico e Mecânico |
| Entrada de Energia: |
12~48VDC, bloco de terminais de 2 pinos |
| Consumo de Energia: |
5W Máx. |
| Indicadores LED: |
| PWR: |
Status de Energia |
| L/A: |
Status do LINK Ethernet |
| FX: |
Status do LINK de Fibra |
| Dimensões (LxPxA): |
95 x 70 x 30 mm |
| Peso: |
0,25Kg |
| Carcaça: |
Caixa de Alumínio |
| Opções de Montagem: |
Trilho DIN / Montagem em Parede |
| Ambiental |
| Temperatura de Operação: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura de Armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade Relativa: |
5% a 95% sem condensação |
| MTBF |
> 200.000 horas |
| Aprovações Regulatórias |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surto)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informações para Pedidos
| Modelo |
Descrição |
| LNK-IMC103G-SFP |
Mini Switch Ethernet Gigabit Industrial 3-Port 10/100/1000T + 1-Port 100/1000X SFP |
| Opções SFP |
► Opção SFP. Selecione seu SFP em nossa página de opções SFP (SFP Industrial). |
| ► O módulo SFP deve ser adquirido separadamente. |
| Opções de Montagem |
► Suporte de trilho DIN padrão instalado; Suporte de montagem em parede incluído. |
| Opções de Energia |
► Fonte de alimentação 24W/1A 24VDC. Fio aberto para bloco de terminais |
| ► A fonte de alimentação deve ser adquirida separadamente. |
