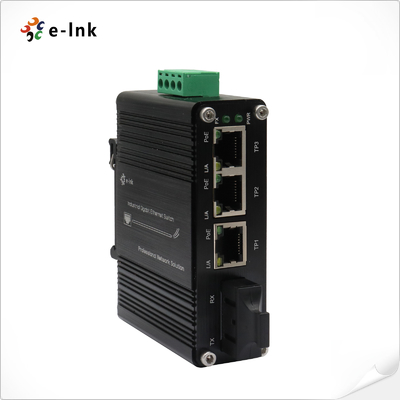

Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Ethernet Switch com entrada de 12 ~ 48VDC e impulsionador de voltagem
Resumo
A série LNK-IMC103GP é um interruptor industrial PoE+ não gerenciado compacto, mas robusto, projetado para
implementações em ambientes adversos. Combinando portas 3× 10/100/1000Base-T PoE+ (802.3at, 30W/porta)
e 1 × 1000Base-X SC porta de fibra, este interruptor de poupança de espaço fornece energia e conectividade confiável
em condições extremas.
Características e benefícios principais:
✔ Solução PoE+ industrial:
- portas PoE de 3× Gigabit (até 30W cada) para alimentação de câmaras IP/WAP
- O reforço de tensão integrado suporta um amplo intervalo de entrada de 12-48VDC
- Ideal para instalações de energia solar/eólica
✔ Design endurecido:
- -40°C a +75°C
- Construção resistente a vibrações/choques
- 100% de combustão testada para fiabilidade
✔ Conectividade simplificada:
- Portos de fibra SC para ligações de longa distância imunes ao ruído
- Plug-and-play com negociação automática
- Opções de montagem DIN-rail ou em parede
✔ Confiabilidade certificada:
- Compatível com o CE/FCC
- Proteção contra sobretensões (EN61000-6-2/4)
- Casas metálicas para blindagem EMI
Aplicações ideais:
• Sistemas de vigilância a energia solar ao ar livre
• Infra-estruturas de transportes (monitorização de estradas/túnel)
• Implementações industriais remotas de IoT
• Redes sem fios em ambientes adversos
Com a sua combinação única de PoE +, conectividade de fibra e entrada de alta tensão, o LNK-IMC103GP
A série fornece uma solução económica e livre de manutenção para redes industriais periféricas.
O seu formato compacto e o seu design resistente tornam-no perfeito para instalações de espaço limitado, onde
A confiabilidade é crítica.
Características
️ 12~48VDC entrada de potência de grande amplitude com função de reforço de potência
O orçamento PoE de até 90 W (48VDC), o orçamento PoE de 90 W (24VDC), o orçamento PoE de 60 W (12VDC)
Suporte para negociação automática
¢ IEEE 802.3az Ethernet de Eficiência Energética (EEE)
¢ Caixa de alumínio IP40

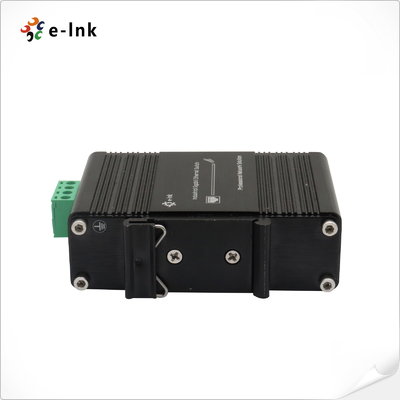

Suporte à instalação DIN-Rail e de montagem na parede
-40°C a 75°C (-40°F a 167°F)

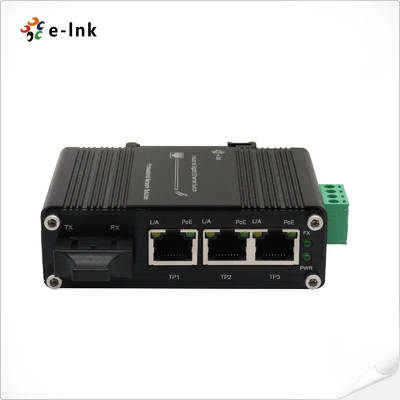

3 portas 10/100/1000BASET RJ45 automática MDI/MDI-X com IEEE 802.3at PoE+ Injector (Port-1 para Port-3)
1 1000Base-X SC Port

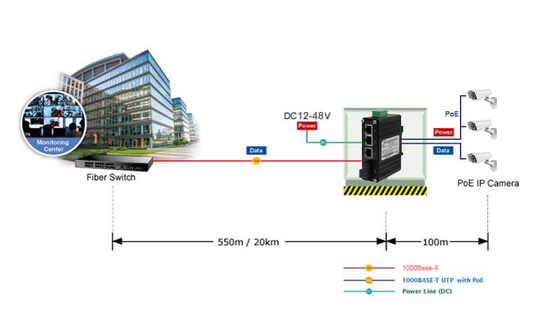

Aplicação
Índices técnicos
| Ethernet |
| Padrões: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Controle de fluxo duplex completo |
| IEEE 802.3az Ethernet de Eficiência Energética (EEE) |
| Tipo de processamento: |
Serviços de armazenagem e transferência |
| Taxa de filtragem para a frente: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memória do Buffer de Pacotes: |
4 Mbit |
| Tecido de comutação: |
12 Gbps |
| Comprimento máximo do pacote: |
9K bytes |
| Tamanho da tabela de endereços |
Endereços MAC 2K |
| Interface |
| Conector: |
3 x RJ45 com função de injetor PoE+ 802.3at (portas 1 a 3) |
| Porta óptica: |
1 x SC 1000Base-X |
| PoE (Power over Ethernet) |
| Padrão: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Potência através de Ethernet |
| Portão: |
RJ45 |
| Atribuição do pin de alimentação |
4/5(+), 7/8(-) |
| Orçamento do POE: |
Até 90 watts orçamento PoE (48VDC), 90 watts orçamento PoE (24VDC), 60 watts orçamento PoE (12VDC) |
| Mecânica e electricidade |
| Potência de entrada: |
12~48VDC, bloco terminal de 2 pinos |
| Consumo de energia: |
< 95 W (não PoE < 6 W) |
| Indicadores LED: |
| PWR: |
Estado de potência |
| L/A: |
Status da ligação Ethernet |
| FX: |
Fiber LINK Status |
| PoE: |
Estatuto do PoE |
| Dimensões (WxDxH): |
95 x 70 x 30 mm |
| Peso: |
00,3 kg |
| Casco: |
Caixa de alumínio |
| Opções de montagem: |
DIN-Rail / Mural |
| Ambiente |
| Temperatura de funcionamento: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura de armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade relativa: |
5% a 95% não condensante |
| MTBF |
> 200 000 horas |
| Autorizações regulamentares |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Expanso)
Classificação de equipamento
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
| Modelo |
Descrição |
| LNK-IMC103GP |
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch com 12 ~ 48VDC Input e Voltage Booster, SC Fiber Port, Multimode, Dual Fiber, 850nm, 550m |
| LNK-IMC103GP-20 |
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch com 12 ~ 48VDC Input e Voltage Booster, SC Fiber Port, Single Mode, Dual Fiber, 1310nm, 20km |
| LNK-IMC103GPS-20A |
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch com 12 ~ 48VDC Input e Voltage Booster, SC Fiber Port, Single Mode, Single Fiber, 1310nm TX/1550nm RX, 20km |
| LNK-IMC103GPS-20B |
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch com 12 ~ 48VDC Input e Voltage Booster, SC Fiber Port, Single Mode, Single Fiber, 1550nm TX/1310nm RX, 20km |
| Opções de montagem |
O sistema deve ser equipado com um dispositivo de fixação de parede. |
| Opções de energia |
- 12 ~ 48VDC fonte de alimentação. |
| A fonte de alimentação deve ser adquirida separadamente. |
